Рисунок 2. Установка под раковиной

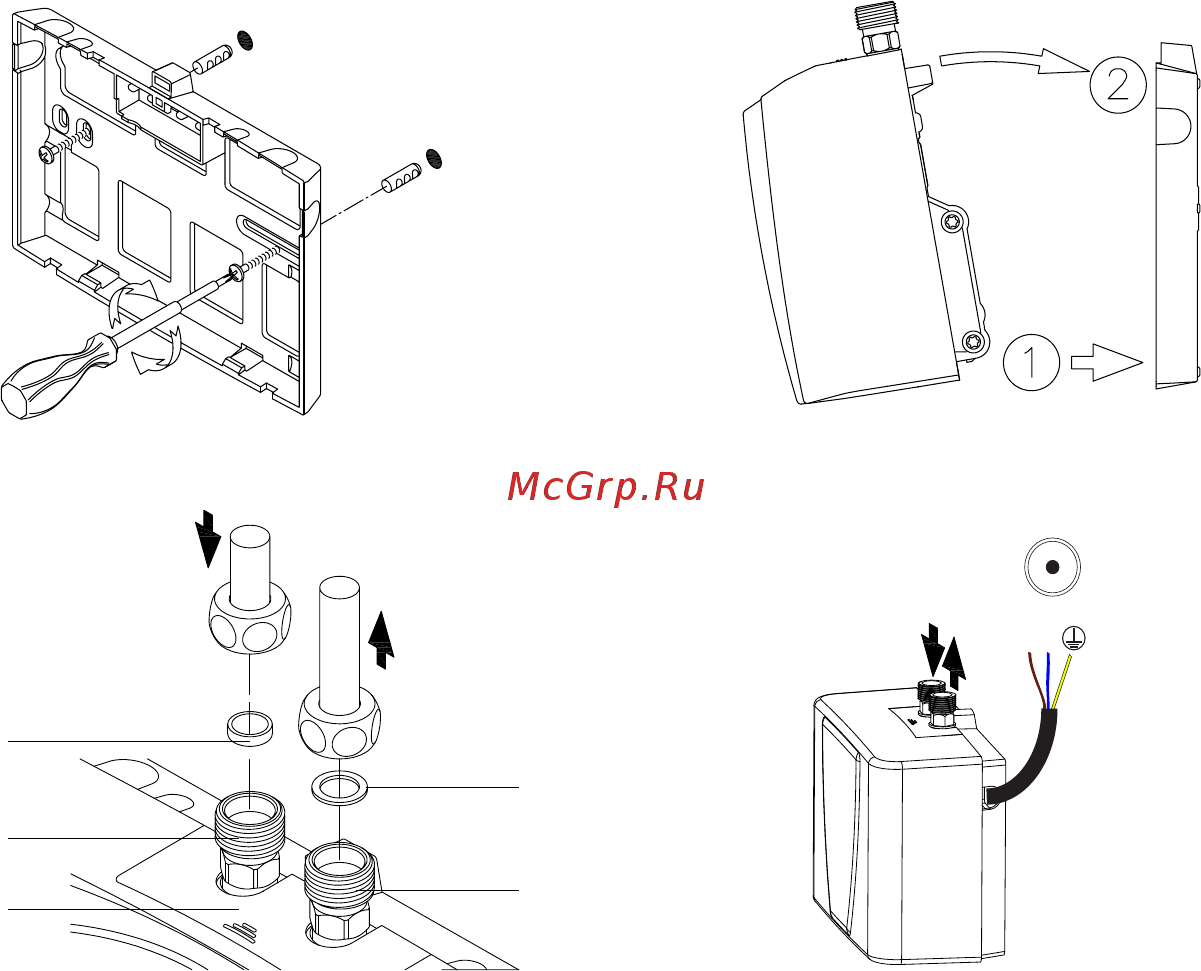

Установка модели Thermex Trend 6000 над раковиной осуществляется в

соответствии с Рис.3:

1. Установите монтажную панель на стене и зафиксируйте с помощью двух

винтов.

2. Для установки над раковиной патрубки входа и выхода воды расположены

снизу: слева расположен патрубок выхода воды (красный цвет), справа располо-

жен патрубок входа воды (голубой цвет). Закрепите ПЭВН на монтажной панели

(при правильном монтаже

будет слышен щелчок).

3. Подключите ПЭВН к водопроводу. Обозначения: a – уплотнитель, b –

фильтр, c – патрубок входа холодной воды, d – патрубок выхода горячей воды.

4. Подключите сетевой кабель

L (коричневый/красный), N (синий) и GND

(желтый/зеленый) к источнику электропитания, подключите ПЭВН к водопроводу,

а затем к электросети.

L N
