1.3 Конструкция

Приводящий блок виброрейки запускается рывком стартера двигателя.

Вибрационная балка виброрейки одновременно уплотняет, выравнивает и

разглаживает свежий бетон. Виброрейка оснащена балкой двойного назначения

и может использоваться для формовочного выравнивания или свободного

выравнивания. Поворачивая силовой блок на 180 градусов, оператор может

выбирать выравнивание, использование форм/рельсов или свободное

выравнивание.

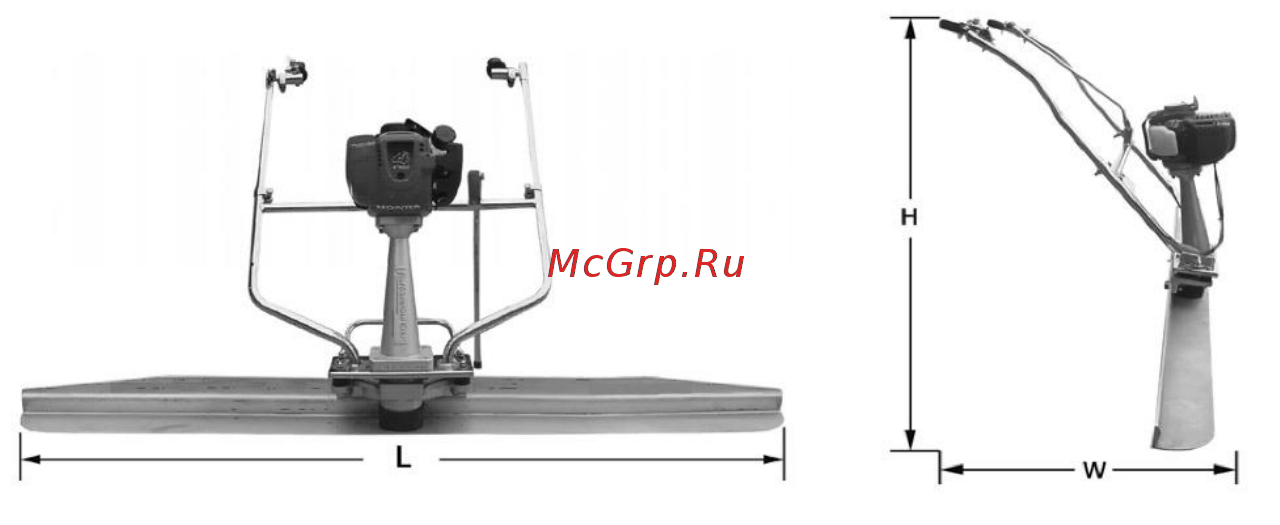

Максимальный рабочий размер, мм: (L x W x H) 4880 x 450 x 1000

Габариты, в случае установки опционного оборудования, могут отличаться)

Конструкция двигателя приведена в руководстве по эксплуатации двигателя.

Обязательно ознакомьтесь с ней.

1.4 Сборка виброрейки

 Сначала определите, хотите ли вы использовать виброрейку как

формовочный выравниватель или как свободный выравниватель.

 виброрейка имеет два компонента: силовой блок и балочный профиль.

 Силовой блок оснащен системой быстрого разъединения, при помощи

которой силовой блок может устанавливаться на балочный профиль.

 Чтобы прикрепить силовой блок к балочному профилю, ослабляйте 3

барашковых болта около 8 мм до тех пор, пока передняя зажимная плита

подойдет к кольцу профиля. После этого затяните 3 барашковых болта.

 Теперь разверните двойную ручку управления, настройте до нужной высоты

и затяните 2 зажима.

 Убедитесь, что виброрейка собрана правильно и двухпозиционный
