1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Насос испытательный ручной Zitrek ТН25 предназначен для

проведения гидравлических испытаний и опрессовки различных

емкостей и систем трубопроводов, включая запорно-регулирующую

арматуру, после выполнения монтажных и ремонтных работ. Насос

может применяться в качестве гидропривода различных устройств

(домкратов, гидроцилиндров, струбцин, не имеющих собственного

привода).

Для точных гидравлических испытаний может применяться

технический манометр с необходимым классом точности и пределом

измерения давления (поставляется по дополнительному заказу).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Предельное давление рабочей жидкости, бар (кгс/см

) ..................30

Рабочая жидкость .......................................вода, масло минеральное

Рабочая температура, ºС .....................................................от 5 до 80

Подача жидкости за один двойной ход рычага, см

.........................13

Емкость бака, л, не более ................................................................. 5

Усилие на приводном рычаге (максимальное), кгс ...........................20

Присоединительная резьба нагнетательного трубопровода ......G 1/2''

Габаритные размеры, мм ............................................ 320  200 260

Масса (без рабочей жидкости), кг, не более ...................................4,0

3. КОМПЛЕКТ ПОСТАВКИ

3.1. Насос испытательный ручной Zitrek ТН25 – 1 шт.

3.2. Шланг – 1 шт.

3.3. Паспорт с техническим описанием и руководством по

эксплуатации – 1 шт.

3.4. Манометр (для контроля давления, входит в состав изделия)

– 1 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Насос испытательный ручной Zitrek ТН25 (см. рис.1) состоит

из бака 1, в верхней плоскости которого установлен насос 4, в

корпусе насоса находится плунжер, который шарнирно соединен с

приводным рычагом.

Насос снабжен всасывающим клапаном 3, нагнетательным

клапаном 5 и дренажным вентилем 6 для сброса давления в системе.

В нижнюю часть насоса ввернута трубка.

Принцип работы насоса заключается в том, что при качании

приводного рычага плунжеру сообщается возвратно-поступательное

движение.

Происходит всасывание рабочей жидкости из бака и подача на

испытуемый объект по нагнетательному трубопроводу 7. Давление

рабочей жидкости контролируется манометром 9.

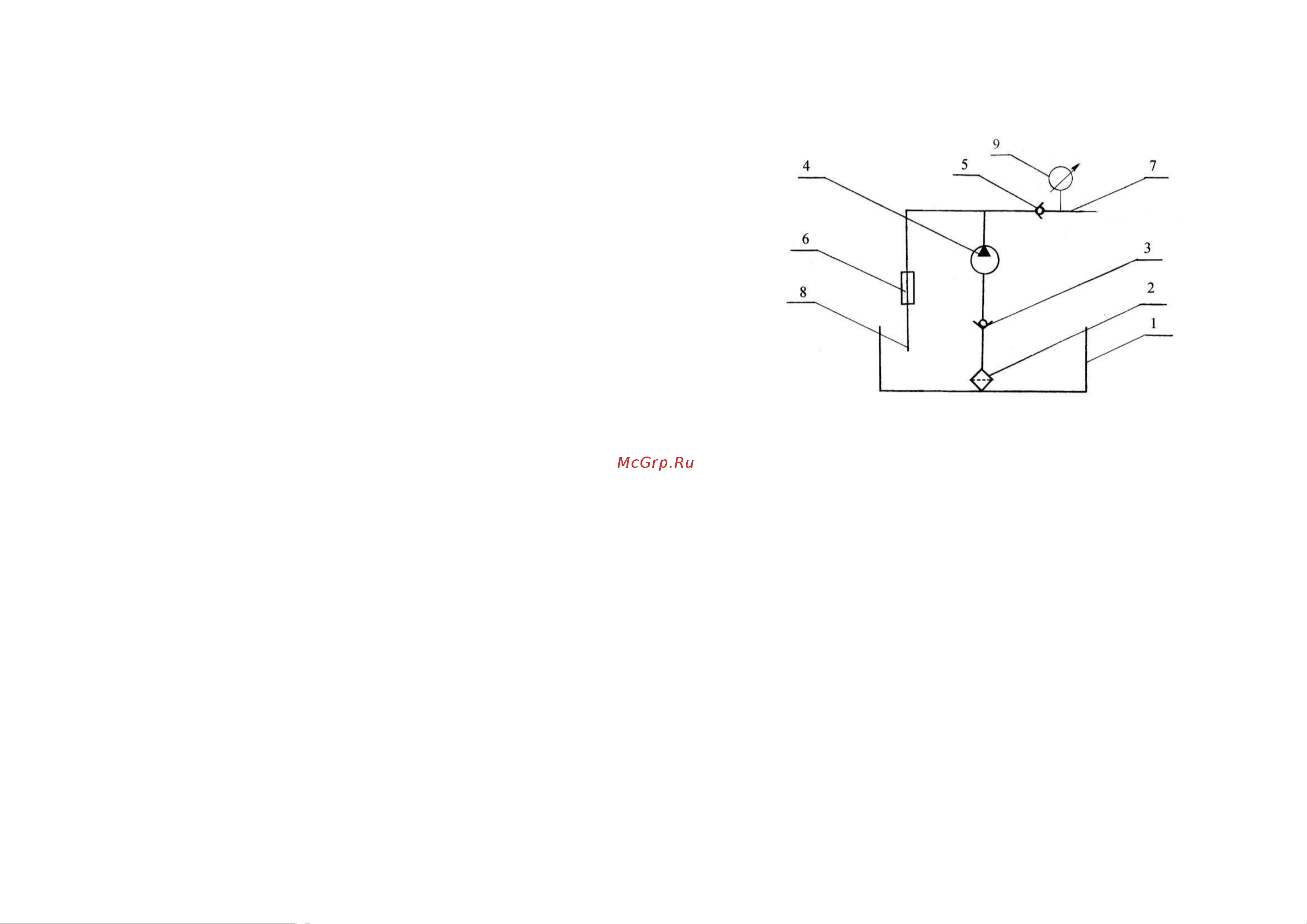

Рис. 1

Гидравлическая схема

5. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

5.1. Удалите из насоса заводскую консервационную смазку.

5.2. Наполните бак рабочей жидкостью.

5.3. Произведите пробные качания вхолостую (при открытом

сбрасывающем вентиле), убедитесь в правильном взаимодействии

сочленяемых частей и свободном перемещении плунжера.

5.4. Подсоедините нагнетательный трубопровод 7 к испытуемому

объекту.

5.5. Произведите качание рычагом до достижения требуемого

давления.

5.6. По окончании гидроиспытаний для сброса давления медленно

откройте дренажный вентиль 6. При этом рабочая жидкость через

дренажный шланг 8 будет поступать обратно в бак.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. Не допускайте загрязнение насоса и рабочей жидкости.

6.2. Проверяйте и периодически очищайте заборный фильтр.

6.3. После проведения работы на воде слейте воду, прокачайте

вхолостую и затем закачайте в рабочую полость насоса минеральное

масло.

6.4. Работа насоса при температуре ниже 0С не допускается.
