8
3.4. Определите место установки терморегулятора.
Терморегулятор должен располагаться вне помещений с высокой
влажностью.
Рекомендуемая высота установки – 0,8 м от поверхности пола.
Желательно, чтобы к терморегулятору был простой доступ для из-
менения уровня температуры или настройки программы.

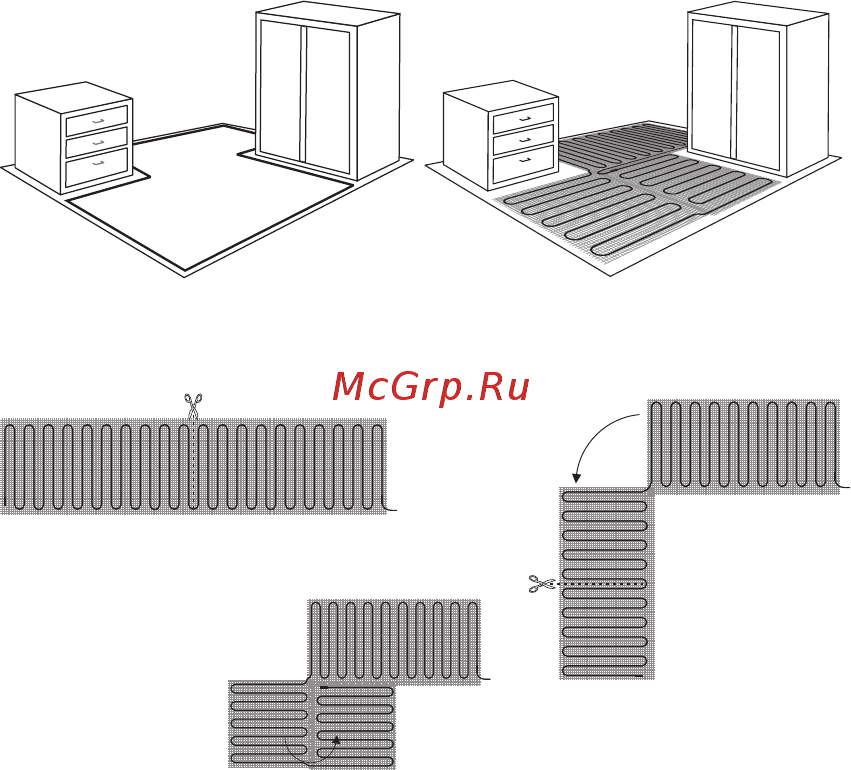

3.5. Начертите схему раскладки мата, отметьте место установки
терморегулятора и датчика температуры пола.
Датчик устанавливается в монтажной трубке, в полу, на расстоянии
0,5 м от стены, на которой расположен терморегулятор.
Разворот на 180°
Первый разрез сетки
Второй разрез
сетки
Второй разрез сетки
Разворот на 90°
ПРИМЕР:
Определение площади обогрева Нагревательный мат после укладки
17
6.4. При обнаружении неисправности, сбоя в работе терморегуля-
тора необходимо немедленно обратиться в ближайший сервисный
центр или по телефону горячей линии (495) 728-80-80.
6.5. При длительном отсутствии в помещении рекомендуется от-
ключить систему от сети.
7. УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
7.1. Маты должны быть упакованы в индивидуальную упаковку, не
допускающую продольного и поперечного сдавливания. Упакован-
ные маты допускается транспортировать в универсальных контей-
нерах и в картонных коробках. При железнодорожных перевозках
следует применять деревянные ящики.
7.2. Хранение матов должно осуществляться в закрытых или других
помещениях с естественной вентиляцией без искусственно регули-
руемых климатических условий при температуре от - 40 до +50 С°.
8. БЕЗОПАСНОСТЬ
8.1. Запрещается вносить какие-либо изменения в конструкцию ма-
тов, полученных от изготовителя, за исключением разрезания сетки
при укладке.
8.2. Запрещается самостоятельно вносить какие-либо изменения
в конструкцию терморегулятора.
8.3. Запрещается, даже кратковременно, включать в электрическую
сеть нагревательные маты, свернутые в рулон.
8.4. Запрещается включать нагревательные маты в электрическую
сеть, напряжение в которой не соответствует рабочему напряже-
нию, указанному в паспорте на мат, на маркировке или упаковке.
8.5. Запрещается выполнять работы по установке и ремонту термо-
регулятора, не отключив напряжение питания.
