Клеммы подключения стабилизатора находятся на правой боковой или
задней стороне корпуса под защитной крышкой. Сечение подводящих силовых
проводов должно соответствовать подключаемой нагрузке. Необходимо
обеспечить надежный контакт провода в клемме. Для защиты провода от
передавливания винтом клеммы рекомендуется использовать специальные
монтажные гильзы. Провод должен быть освобожден от изоляции и хорошо
зачищен от оксидной пленки. Провода, выходящие из клеммной колодки, не
должны иметь повреждений или обнаженных участков.
В случае неправильного выбора проводов или плохого контакта, клеммы
могут довольно сильно нагреваться.
Возврат стабилизатора по причине оплавления клеммной колодки со
стороны подводящих кабелей, не является гарантийным случаем !
Во время монтажа необходимо следить за тем, чтобы посторонние
предметы (обрезки кабелей, крепёжные элементы, мелкий инструмент и т. п.)
не попали внутрь корпуса.
Клеммная колодка имеет один общий контакт для нулевого провода
входной и выходной сети. Если внутренний диаметр клеммы позволяет
разместить в ней два провода, то возможно объединение нулевых проводов
непосредственно в клемме. Иначе подключение следует выполнить отдельным
проводом от общей точки нулевых проводов входа и выхода (см. рис. 2). В
качестве общей точки удобно использовать нулевую шину распределительного
щита.
Внимание ! Запрещено класть стабилизатор на лицевую панель !

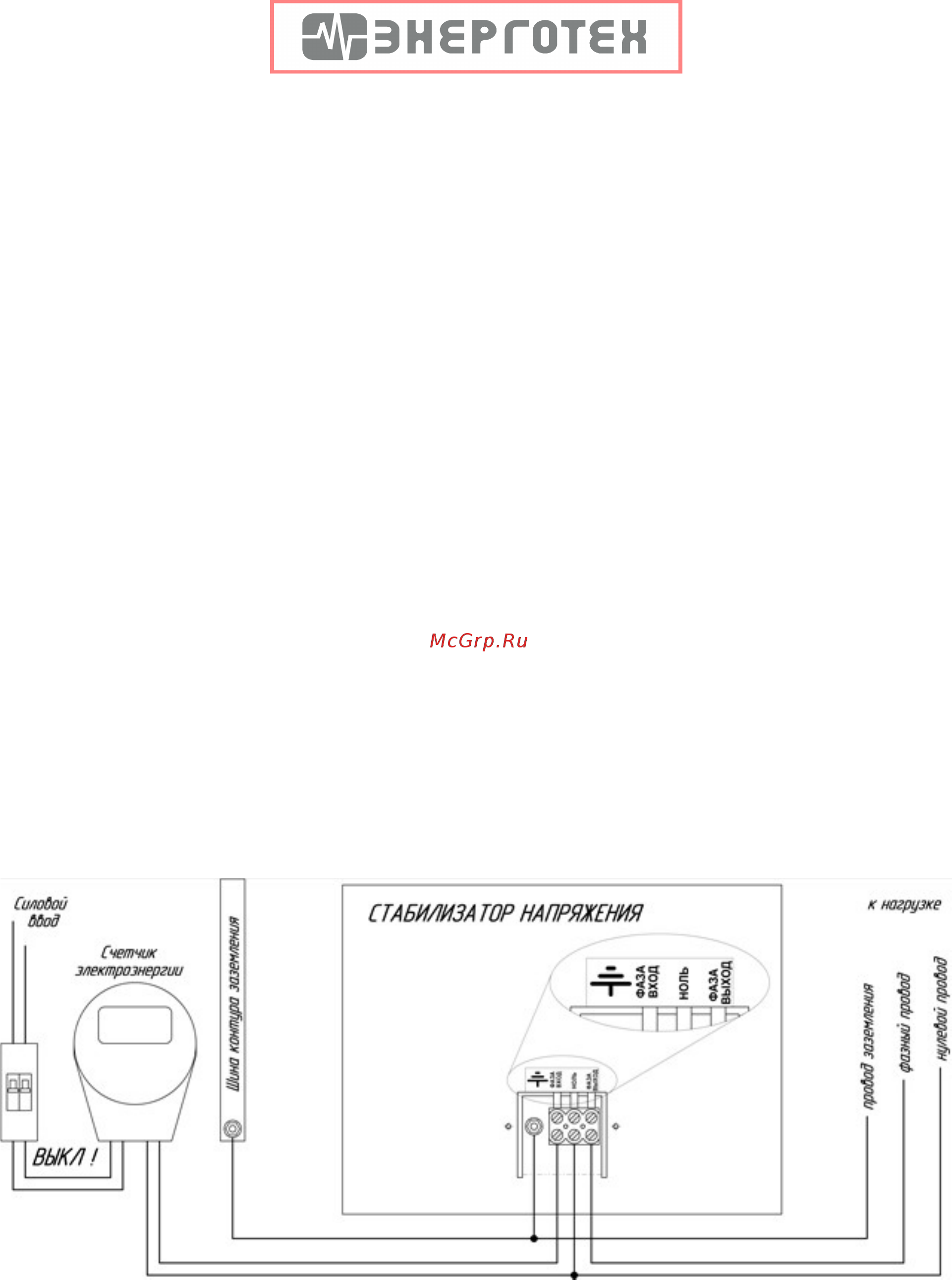

Рисунок 2. Рекомендуемая схема подключения стабилизатора к сети.
Перед первым включением стабилизатора необходимо внимательно
проверить правильность всех соединений !
