2
Клапаны обратные предназначены для пре-
дотвращения противотока газа в кислород-
ных и газовых рукавах (по ГОСТ Р5 0402-92
ISO 5175-87). Клапан присоединяется к соот-
ветствующему рукаву резака, горелки и т.д.
Основное преимущество клапанов – задерж-
ка противотока газа при давлении от 0,03
кгс/см
2
и более.
Виды клапанов по применяемому газу:
Клапан газовый обратный (КГО):
• КГО (M16x1,5LH)
• КГО-Р (в разрыв рукава)
Клапан кислородный обратный (ККО):
• ККО (M16x1,5)
• ККО-Р (в разрыв рукава).
Виды клапанов по установке:
На резак и горелку. Устанавливается на со-
ответствующие штуцера резака или горелки:
• ККО (M16x1,5)
• КГО (M16x1,5LH)
В разрыв рукава:
• ККО-Р (в разрыв рукава)
• КГО-Р (в разрыв рукава)
ВАЖНО! Направление истечения газа указано
стрелкой на наклейке на корпусе обратного
клапана.
Основные параметры клапана соответству-
ют требованиям ГОСТ 12.2.008-75, ИСО 5175-
87 и настоящей технической документа-
ции. Вид климатического исполнения – УХЛ
по ГОСТ 15150-69 для работы в интервале
температур окружающей среды от -15°С до
+35°С.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Клапан обратный 1 шт.
Руководство по эксплуатации 1 шт.

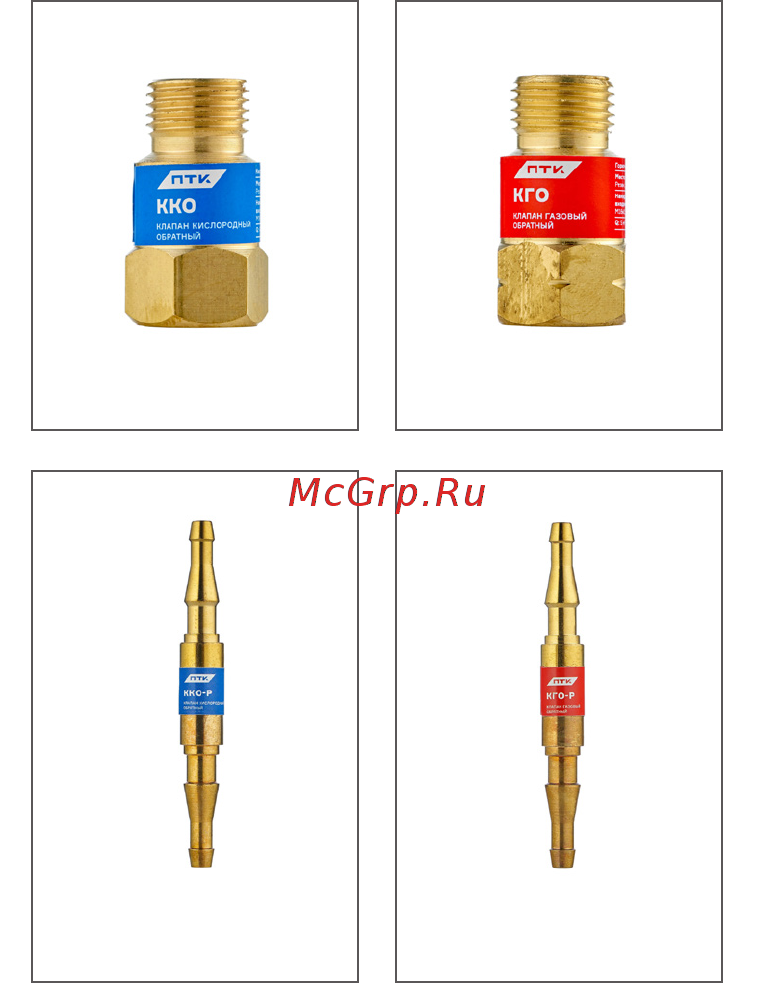

ККО (M16x1,5)
ККО-Р (в разрыв рукава)
КГО (M16x1,5LH)
КГО-Р (в разрыв рукава)
Горючий газ подается во внутреннюю по-
лость клапана и его давление, преодолевая
усилие пружины и перемещает золотник с
уплотнением. Проходя через отверстия зо-
лотника, газ поступает к потребителю (резак,
горелка и т.д.). При возникновении проти-
вотока газа из-за разницы давлений запи-
рающий элемент золотника в клапане пере-
крывает торцевую поверхность проходного
отверстия клапана. Противоток газа мгно-
венно прекращается.
ВНИМАНИЕ! Производитель ведет даль-
нейшую работу по усовершенствованию
конструкции клапанов, поэтому некоторые
конструктивные изменения могут быть не
отражены в настоящем руководстве по экс-
плуатации.
