ПОДГОТОВКА К РАБОТЕ

Общие указания

• Станок предназначен для работы от од-

нофазной сети переменного тока напря-

жением 220 В и частотой 50 Гц.

• Станок может эксплуатироваться в сле-

дующих условиях:

— температура окружающей среды от +

5 °С до + 35 °С;

— относительная влажность воздуха до

80 % при температуре + 25 °С.

• Если станок внесен в зимнее время в от-

апливаемое помещение с улицы или из

холодного помещения, не распаковывай-

те и не включайте его в течение 8 часов.

Станок должен прогреться до температу-

ры окружающего воздуха. В противном

случае станок может выйти из строя при

включении из-за влаги, сконденсировав-

шейся на деталях электродвигателя.

Распаковка и подготовка рабочего ме-

ста

• Откройте коробку, в которую упакован

станок и комплектующие детали. Про-

верьте комплектность станка и отсутствие

видимых механических повреждений.

• Удалите чистой, сухой ветошью консер-

вационную смазку с неокрашенных ме-

таллических поверхностей станка.

• Подготовьте рабочее место для станка и

стеллаж для хранения материалов и заго-

товок. Помещение в котором производит-

ся работа должно быть оборудовано си-

стемой приточно-вытяжной вентиляции и

иметь общее освещение. Зону установки

станка рекомендуется снабдить местным

дополнительным освещением.

• Предусмотрите под установку станка

специальное место с ровной, твердой и

устойчивой поверхностью (рабочий стол

или верстак). Закрепите станок на уста-

навливаемой поверхности с помощью

болтов, гаек и шайб, используя для этого

отверстия в его основании 1 (см. рис. А и

схему сборки).

• Произведите (в соответствии со схемой

сборки и рисунками настоящей инструк-

ции) сборку станка.

• Выполните монтаж станка на предусмо-

тренное место, обеспечив свободный до-

Таблица 4 «Расположение ремней на шкивах приводного узла и соответствующая им

частота вращения шпинделя станка»

Р а с -

п о л о -

ж е н и е

ремней

на шки-

вах

Ч а с т о -

та вра-

щ е н и я

ш п и н -

деля n=

мин

-1

Р а с -

п о л о -

ж е н и е

ремней

на шки-

вах

Ч а с т о -

та вра-

щ е н и я

ш п и н -

деля n=

мин

-1

Р а с -

п о л о -

ж е н и е

ремней

на шки-

вах

Ч а с т о -

та вра-

щ е н и я

ш п и н -

деля n=

мин

-1

Р а с -

п о л о -

ж е н и е

ремней

на шки-

вах

Ч а с т о -

та вра-

щ е н и я

ш п и н -

деля n=

мин

-1

А-4 180 А-3 300 А-2 450 А-1 670

В-2 750 В-3 495 В-4 340

C-4 475 С-3 700 С-1 1550

D-4 640 D-2 1420 D-1 2100

E-3 1320 E-2 1980 E-1 2770

www.kraton.ru

РАБОТА НА СТАНКЕ

Не включайте и не выключайте станок под нагруз-

кой. Регулярно проверяйте степень заточенности

режущего инструмента и не работайте с зату-

пленными сверлами или с режущим инструментом,

имеющим дефекты и повреждения. Работа с затупленным режущим инстру-

ментом может привести к поломке станка или травме пользователя. Всег-

да надежно закрепляйте и центруйте режущий инструмент в сверлильном

патроне. Несоблюдение этого правила может привести к выбраковке заго-

товки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий ин-

струмент (сверло) из обрабатываемого отверстия и установите шпиндель

станка в верхнее положение. Никогда не включайте станок, если режущий ин-

струмент вплотную подведен к заготовке или установлен в отверстии. Не-

соблюдение этих требований может привести к травме пользователя или

поломке режущего инструмента.

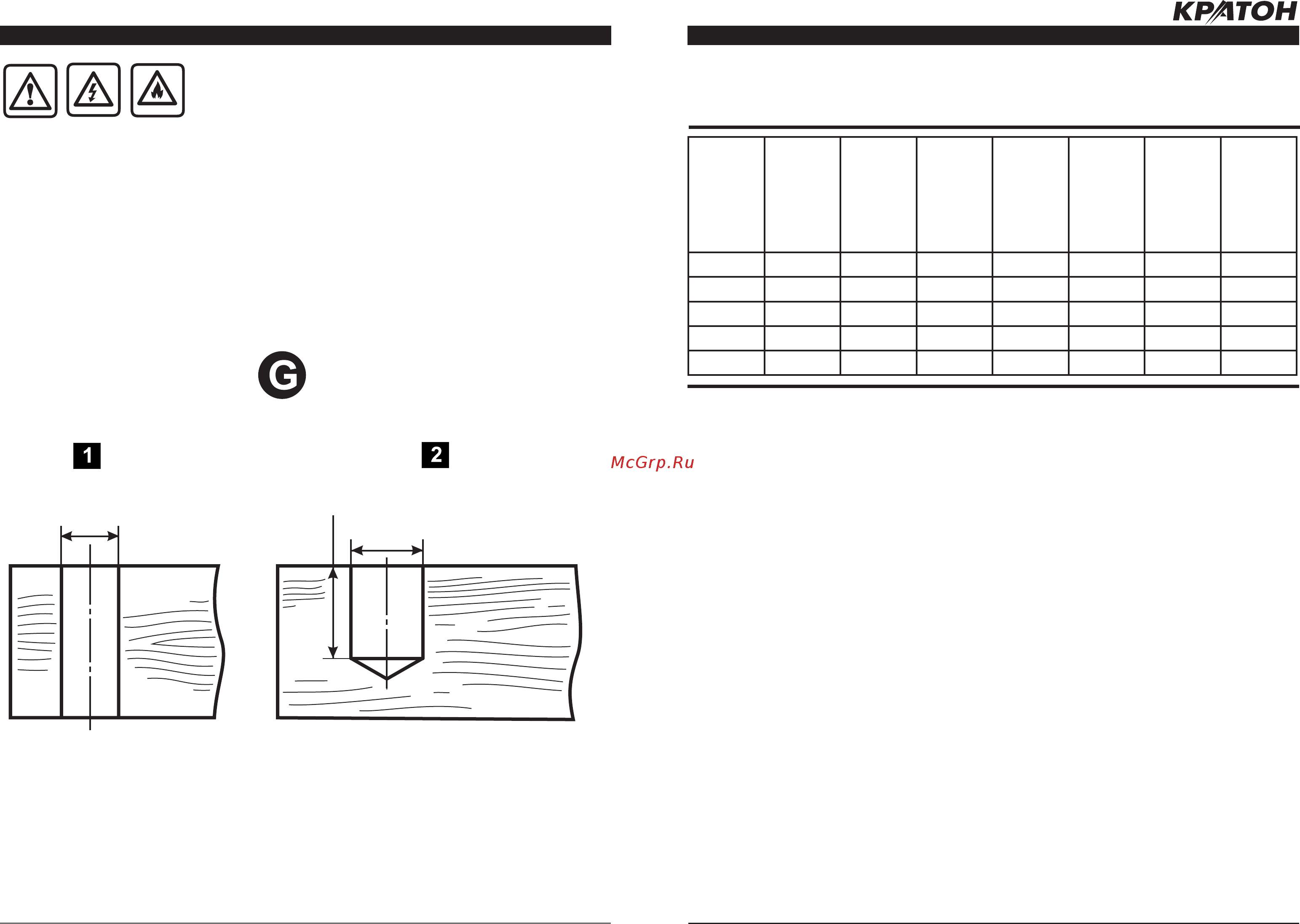

Рисунок G — основные параметры отверстий получаемых в сплошном материале де-

тали.

t — глубина отверстия (сверления), мм;

Ø — диаметр отверстия, мм.
