11

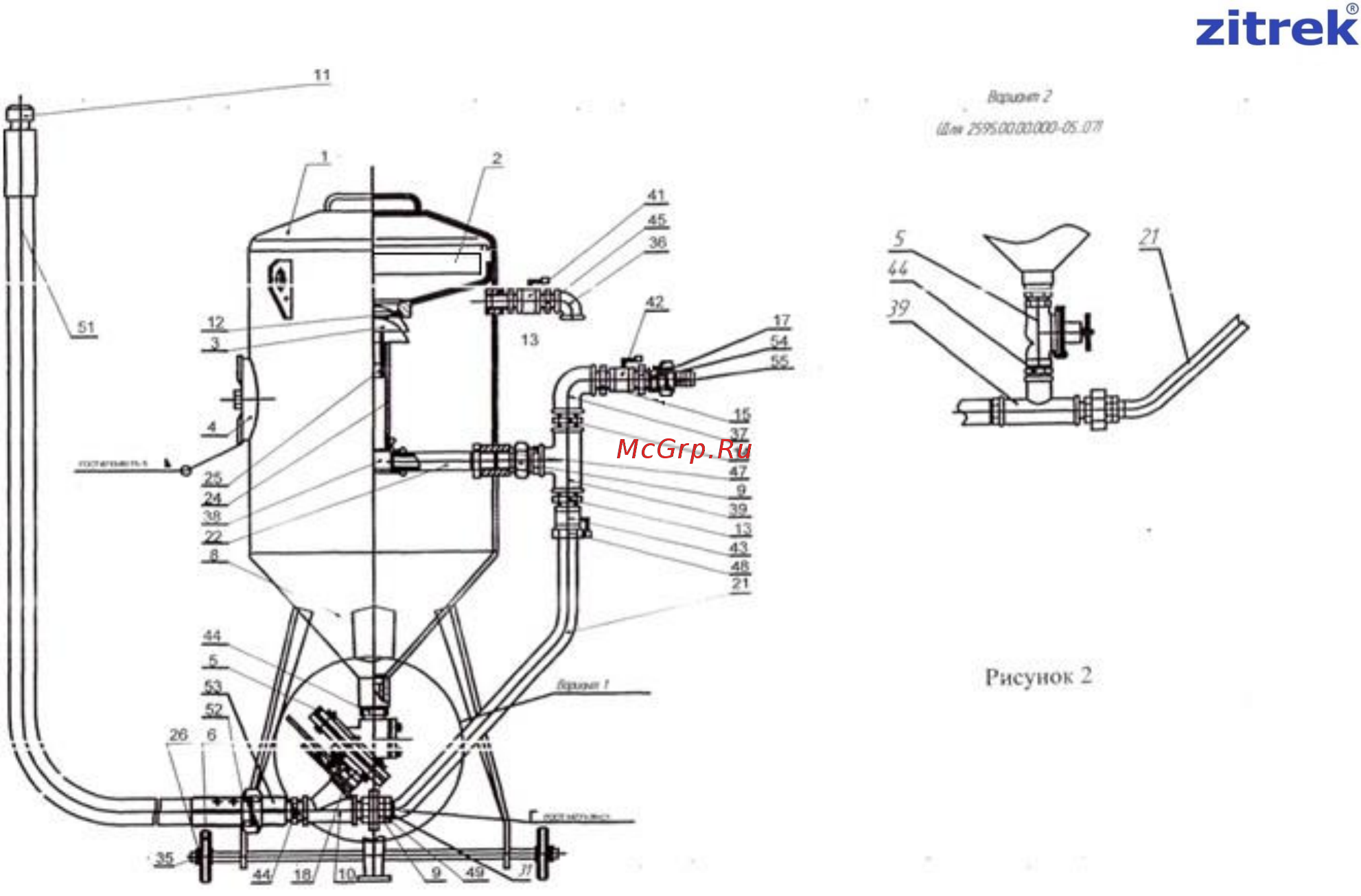

1. Крышка
28. Гайка
2. Сито
29. Гайка
3. Конус клапана
30. Кольца
4. Люк
31. Соединение
5. Затвор песчаный
35. Винт М6 ГОСТ 1476-75
6. Колесо
36. Угольник 20 ГОСТ 8946-75
7. Клапан КПДУ
37. Угольник 25 (32) ГОСТ 8946-75
8. Корпус
38. Угольник 25 (32) ГОСТ 8946-75
9. Соединение
39. Угольник 25 (32) ГОСТ 8946-75
10. Соединение 135º
11. Сопло
41. Кран 20
12. Кольцо
42. Кран 25 (32)
13. Переход G1 (G1 ¼)
43. Кран 25 (32)
14. Переход G1 (G1 ¼)
44. Ниппель 25 (32) ГОСТ 8958-75
15. Клавиша КПДУ
45. Ниппель 25 (32) ГОСТ 8958-75
16. Переход G1 (G1 ¼)
17. Переход
47. Контргайка 25 (32) ГОСТ 8968-75
18. Сгон
48. Контргайка 25 (32) ГОСТ 8968-75
21. Труба
22. Труба
51. Рукав напорный Ш10-25 (32) ГОСТ 2405-79
23. Труба
52. Соединение струйное
24. Труба
53. Соединение струйное
25. Труба
54. Соединение воздушное 25 (32)
26. Втулка
55. Соединение воздушное 25 (32)
27. Штуцер
56. Рукав управления клавишей КПДУ
