b) Құрылғының жиынтығына кіретін қауіпсіздендірілген қақпақшаны бітеуге немесе
ауыстыруға болмайды.
c) Электрлі жалғау «3.3.Электр сымына жалғау» бөліміндегі нұсқауларға сай
жүргізілуі керек.
d) Сужылытқыш қабырғаға оның салмағын көтере алатындай орнатылуы тиіс.
Құбыр ұзындығы бойындағы жылуды жоғалтуды азайтып, сақтау үшін, аспапты
ыстық су көзіне жақынырақ орналастыру керек.Техникалық жөндеу жұмыстарын жүргізу
және сымды электр розеткадан ажырату үшін, құрылғының электр бөлшектерін аспаптың
айналасында кем дегенде (0,5м шамасында) кеңістік қалатындай, әрі ешқандай кедергі
болмайтындай оңай қолжетімді жерге орналастырылуы тиіс. Сонымен қатар, сужылытқыш
төбеден және қабырғадан кем дегенде 20-25 см қашықтықта орнатылуы тиіс.

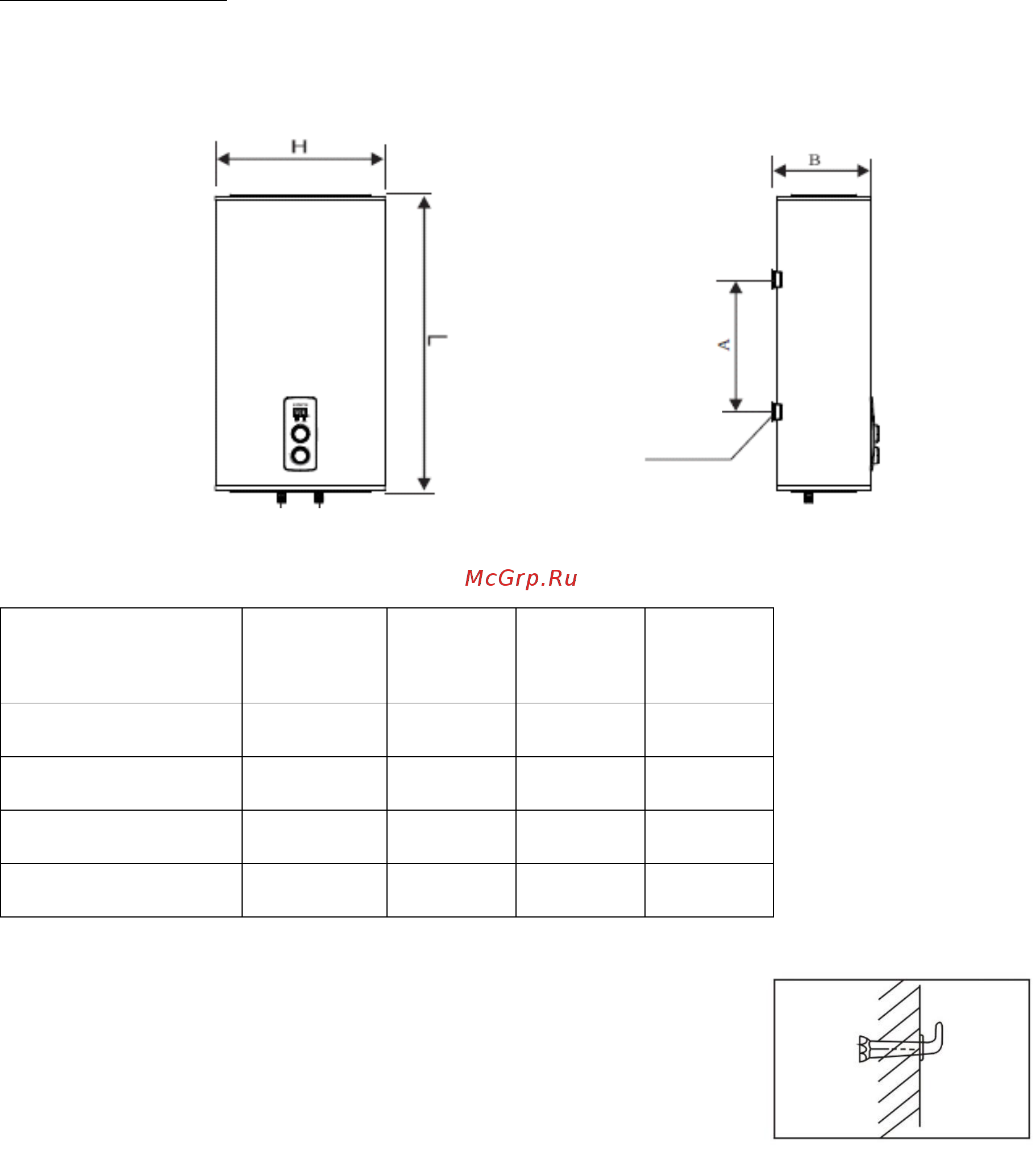

3.1 Бекіту әдістері
a) С өлшемдеріне сәйкес орын таңдаңыз. Анкерлі бұрандаларды бекіту үшін диаметрі 16
мм және тереңдігі 100 мм болатын саңылауларды электр бұрғысымен бұрғылап тесіңіз.
Бекітпе саңылауларының арақашықтығы және орнату деңгейі бірдей болу тиіс.
L
H
B
A
VEGA IMF 30V
VEGA SLR 30V
554
450
248
250
VEGA IMF 50V
VEGA SLR 50V
809
450
248
350
VEGA IMF 80V
VEGA SLR 80V
944
516
288
350
VEGA IMF 100V
VEGA SLR 100V
1144
516
288
500
б) Бұрғылап тесілген саңылауларға ілмегі бар анкерлі
бұрандаларды орнатыңыз.
в) Сужылытқышты корнштейнін анкерлі бұрандаларының
ілмектеріне бекітіңіз.
Назар аударыңыз! Қабырғаның құрылымы суға
толтырылған сужылытқыштың екі есе салмағын көтеруі тиіс.
шығыс
Бекітпе кронштейндерi
кіріс
