Рисунок 8.

Рисунок 9.

Рукоятка включения и выключения гайки ходового винта 8: Поворот

вниз – включение гайки. Поворот вверх – выключение гайки.

Рукоятка управления механическими перемещениями каретки и по-

перечных салазок суппорта 9: Перемещение рукоятки от себя – перемеще-

ние каретки. Перемещение рукоятки к себе – перемещение поперечных сала-

зок суппорта. Среднее положение – нейтральное. Направление механических

перемещений каретки и поперечных салазок суппорта изменяется рукояткой

(1 рис.8).

Регулировочный болт муфты перегрузки 10: Муфта перегрузки отрегу-

лирована на заводе изготовителе. По необходимости регулировка производит-

ся согласно рисунку около болта 10.

Рукоятка включения подачи 11: Для включения подачи поверните ру-

коятку вверх, для отключения подачи – вниз.

Внимание!: При включении гайки ходового винта рукоятка 9 должна нахо-

диться в нейтральном положении, а при включении механических перемеще-

ний каретки или поперечных салазок суппорта гайка ходового винта должна

быть выключена.

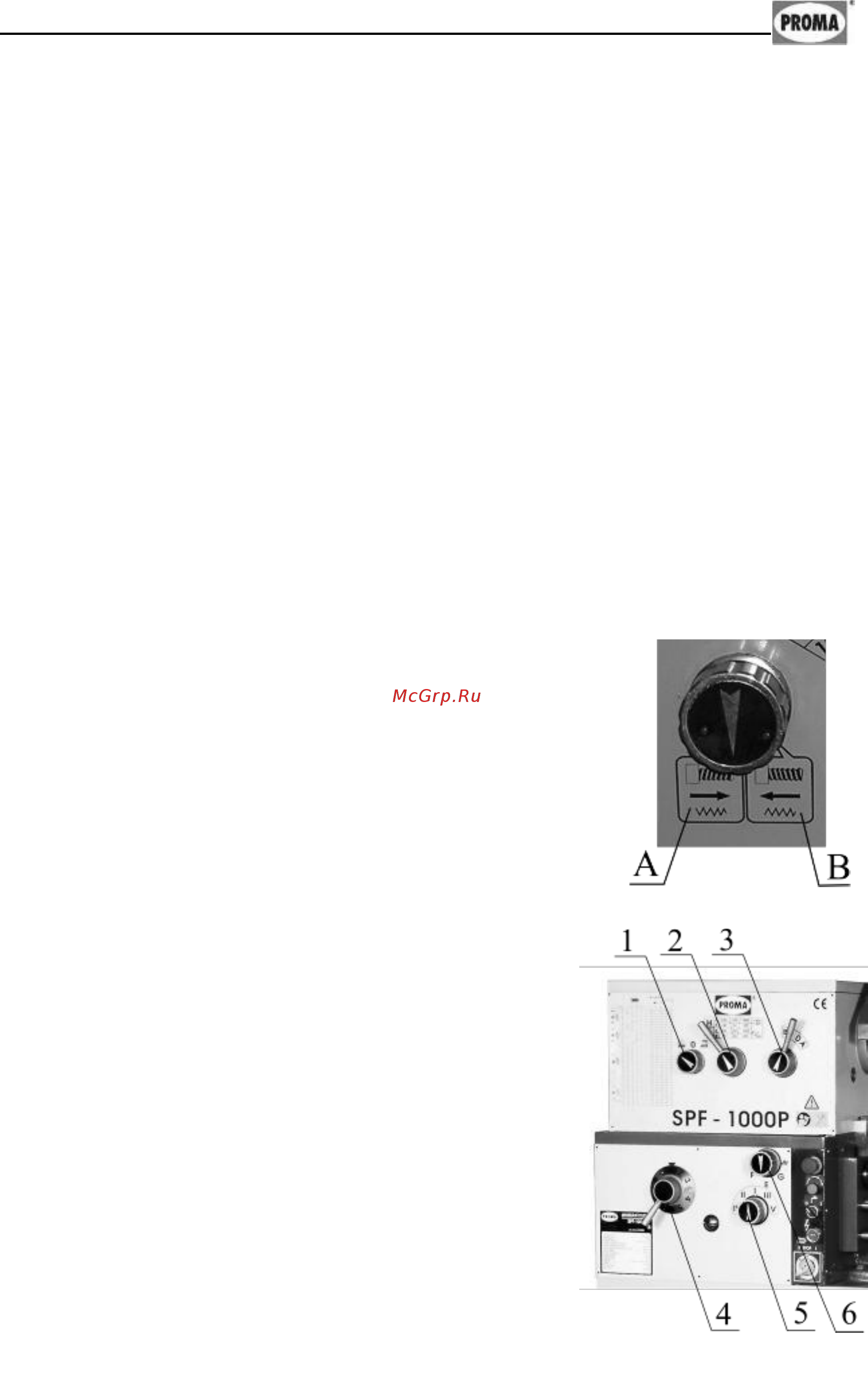

Органы управления коробки скоростей и коробки подач (см. рис. 9).

Рукоятка изменения направления вращения хо-

дового вала и ходового винта 1: Имеет три фиксиро-

ванных положения. Среднее положение – вращения нет.

При прямом вращении шпинделя положение А – правое

вращение, положение В – левое вращение (см. рис. 8).

Рукоятки установки числа оборотов шпинделя 2

и 3: Рукоятка 2 имеет три фиксированных положения.

Рукоятка 3 имеет три фиксированных положения.

Рукоятки установки величины подачи и шага

резьбы 4 и 5: Рукоятка 4 - девять фиксированных

положений, переключается по кругу. Рукоятка 6 –

пять фиксированных положений.

Рукоятка включения вращения ходового

вала или ходового винта 6. Положение ^^^^ –

включено вращение ходового вала. Положение G,

E, F – включено вращение ходового винта.

Внимание! – Все рукоятки переключать при

выключенном вращении шпинделя. При затруд-

нении включения нажмите кнопку кратковре-

менного включения электродвигателя4 (рис. 6).

При включении рукоятки обращайте внимание

на четкую фиксацию рукоятки в данном поло-

жении!
