PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Рукояткой 7 включите вращение шпинделя. Подведите резец к заготовке.

Переместите резец на глубину резания. Рукояткой 5 включите механическое

перемещение каретки или поперечных салазок (в зависимости от типа работ).

Направление перемещения каретки или верхних салазок изменяется рукояткой

Внимательно наблюдайте за движением инструмента, приближающегося к

метке окончания обработки. Как только инструмент подойдет к ней, переклю-

чите рукоятку 5 в нейтральное положение и убедитесь в остановке инструмен-

та.

Внимание! Следите за тем, что бы движущий узел (каретка или попе-

речные салазки) не был зажат!

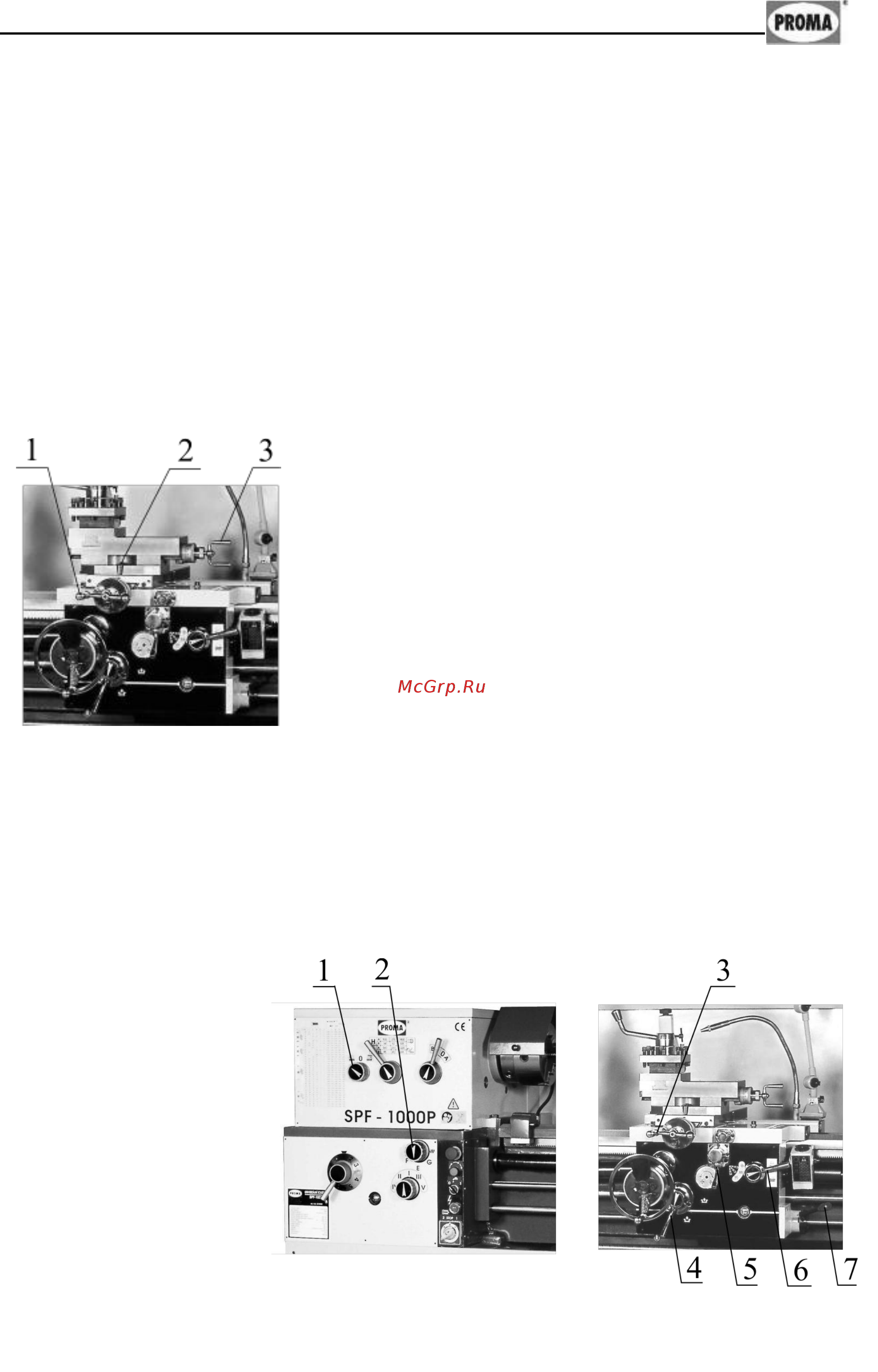

Обработка конусов (см. рис. 23).

Для токарной обработки конусов открутите

зажимные гайки 2 поворотной части суппорта на

2-3 оборота. Поверните поворотную часть суппор-

та на требуемый угол по шкале, закрутите зажим-

ные гайки поворотной части суппорта.

Обработку конуса на данном станке произво-

дится вручную с помощью рукоятки перемещения

верхних салазок 3. Величина глубины резания ус-

танавливается рукояткой перемещения попереч-

ных салазок суппорта 2.

На- резание резьбы (см. рис. 24).

Принцип нарезания резьбы похож на обработку заготовки по наружному

диаметру с механической подачей. Установите заготовку и необходимый ин-

струмент. Профиль нарезаемой резьбы зависит от профиля режущего инстру-

мента.

Согласно таблице

установите необходи-

мую величину шага на-

резания резьбы (см. п.

6.1). Установите необ-

ходимую величину

скорости вращения

шпинделя. Рукоятка 6

должна находиться

вверху (гайка отключе-

на от ходового винта).

Рукоятка 5 должна на-

Рисунок 23

Рисунок 24.
