Дюймовая резьба-количество ступеней 61

Модульная резьба-диапазон 0,25-10

Модульная резьба -количество ступеней 20

Макс.ход поперечных салазок 280мм

Макс.ход верхних салазок 135мм

Масса 2635 – 2835

– 3055

кг

* - данные для SPF-1500PH.

** - данные для SPF-2000PH.

3.2. Уровень шума оборудования

Расчетный уровень акустической мощности L – 95,25дБ.

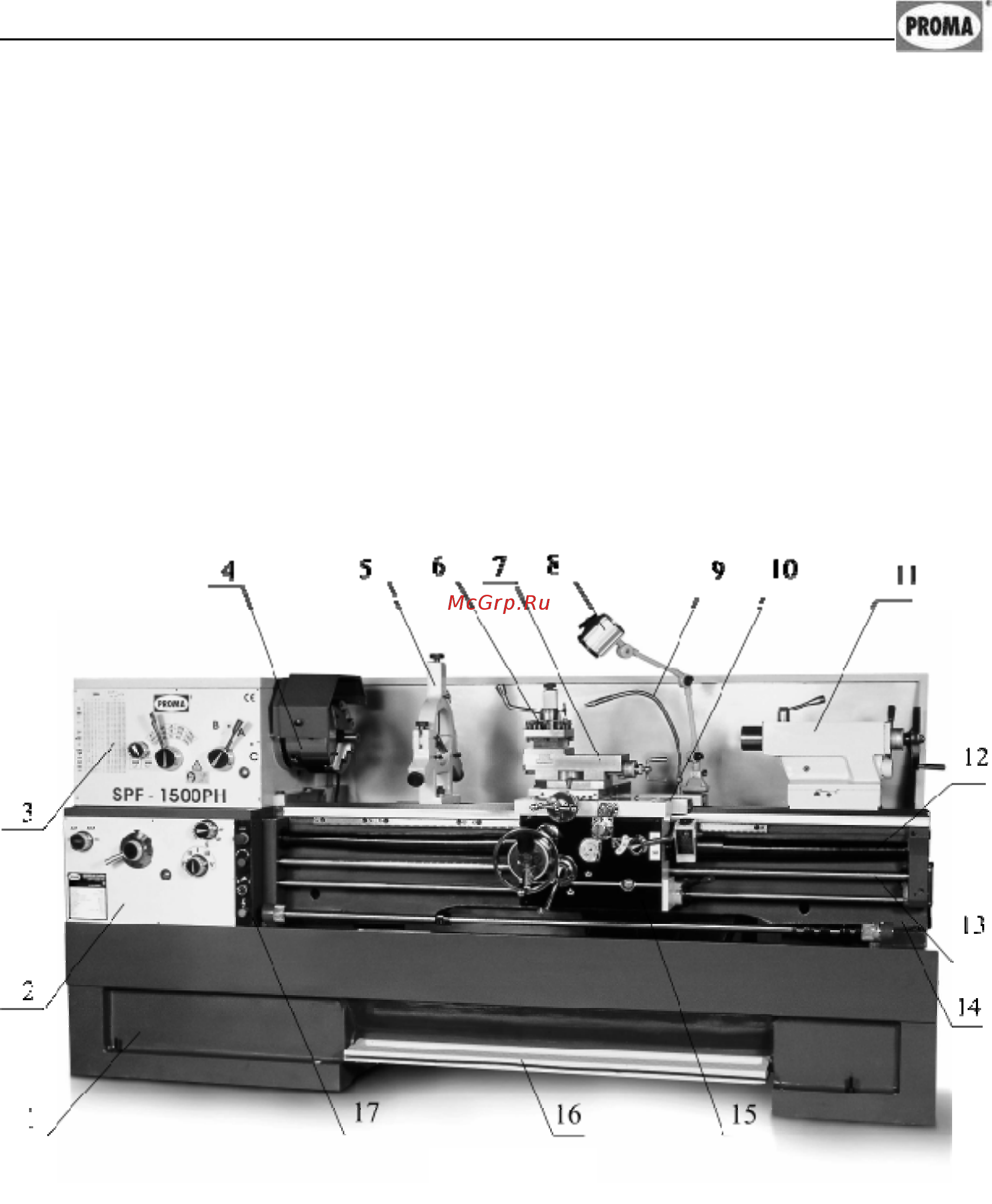

3.3. Основные узлы и детали оборудования (см. рис. 2).

1. Основание

2. Коробка подач

3. Шпиндельная бабка

4. Зажимной патрон

5. Неподвижный люнет

6. Резцедержатель

7. Верхние салазки суппорта

8. Лампа местного освещения

9. Патрубок системы подачи

СОЖ

10. Каретка суппорта

11. Задняя бабка

12. Кожух ходового винта

13. Ходовой вал

14. Станина

15. Фартук

16. Педаль ножного тормоза

17. Электрический блок управле-

ния

Рисунок 2.
