- 19 -

- кнопка и индикатор «ARC FORCE/I

» включения режима регулирования параметров следующих

функций – «форсаж дуги» в режиме «ММА», «базовый ток» в режиме «МIG/MAG», «дежурный ток» в

режиме «ТIG»;

- кнопка и индикатор «НАКЛОН ВАХ» включения режима регулирования параметра следующих

функции - «НАКЛОН ВАХ» в режимах «ММА» и «МIG/MAG», «время нарастания тока» в режиме «ТIG»;

- регулятор дополнительных функций, предназначенный для установки параметров дополнительных функций;

- кнопка «PRG» включения режима записи текущих параметров в память пользовательских программ

либо вызова сохраненных параметров из памяти пользовательских программ;

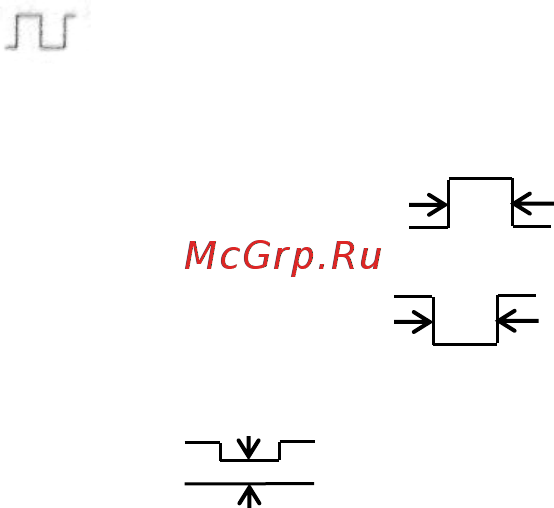

- кнопка и индикатор включения импульсного режима « »;

При включенном импульсном режиме (в режимах «ММА» и «ТIG», кроме ФОРСАЖ-502

ВИАМ.683151.025) используются:

- кнопка и индикатор включения режима установки длительности импульса « » - регулировка

длительности импульса от 0,05 до 2,0 с с помощью регулятора дополнительных функций;

- кнопка и индикатор включения режима установки длительности паузы « » - регулировка

длительности паузы от 0,05 до 2,0 с с помощью регулятора дополнительных функций;

- кнопка и индикатор включения режима установки тока паузы « » - регулировка тока в паузе

от минимального значения до установленного с помощью регулятора аппарата «-»/«+».

3.2.3 В нижней части передней панели расположен выходной соединитель «ОБЩ» для подключения

одного из сварочных кабелей в зависимости от режима работы аппарата.

3.2.4 На задней панели аппарата размещены:

- сетевой шнур и выключатель «ВКЛ/ОТКЛ» отключения сети;

- выходные соединители «+500А ММА» и «MIG/MAG +500А» для подключения сварочных кабелей

(относительно соединителя «ОБЩ») в зависимости от режима работы аппарата.

3.2.5 На крышке имеется ручка для переноса аппарата.

3.2.6 Внешний вид ФОРСАЖ-502 ВИАМ.683151.025 приведен на рисунке 3.2, внешний вид

ФОРСАЖ-502 ВИАМ.683151.025-01 – на рисунке 3.3.
