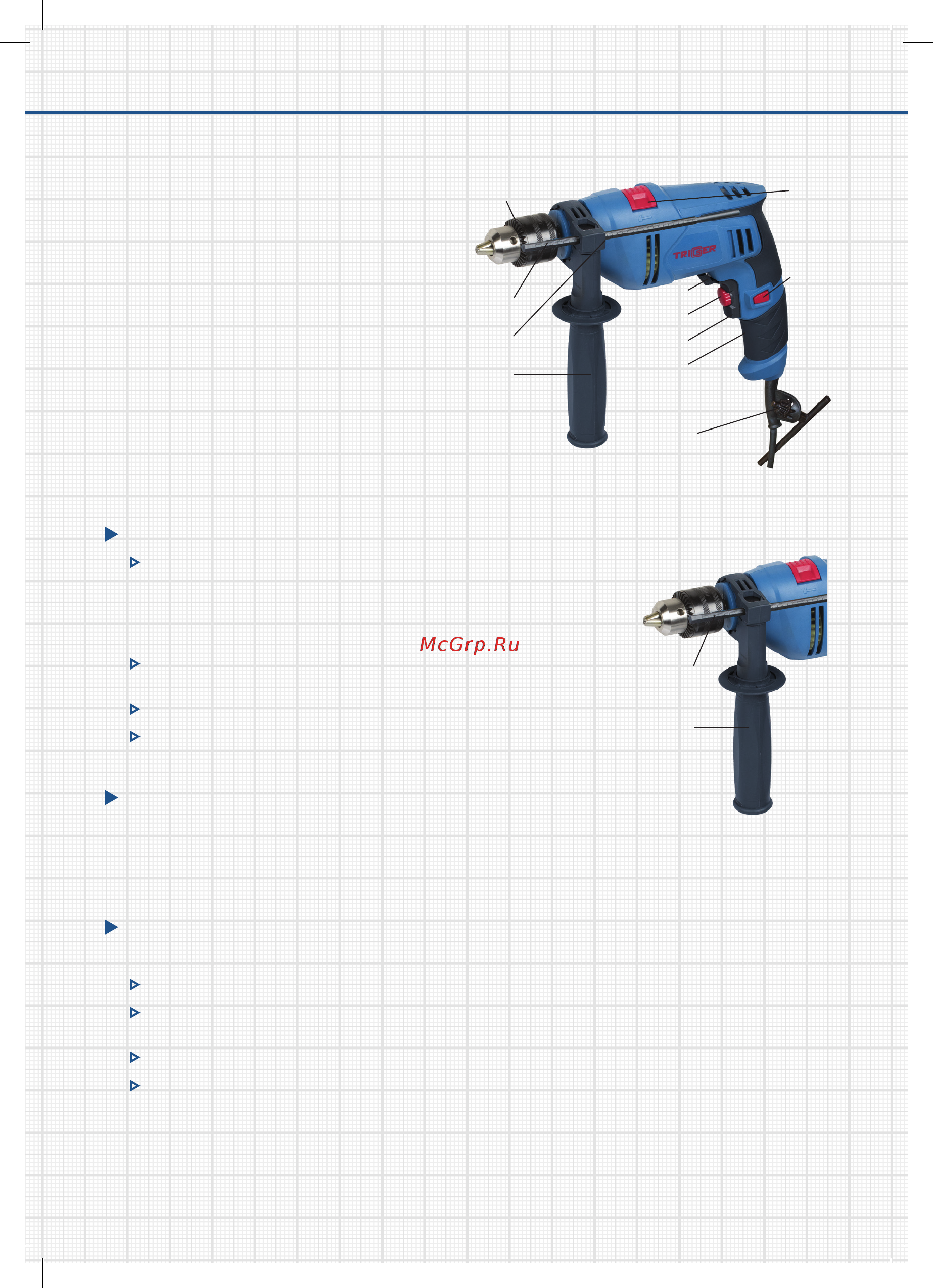

КОНСТРУКЦИЯ УДАРНОЙ ДРЕЛИ

1 – Патрон

2 – Реверсивный переключатель

3 – Основная рукоятка

4 – Кнопка «Пуск»

5 – Фиксатор кнопки «Пуск»

6 – Переключатель скоростных режимов

7 - Переключатель режимов работы

8 – Ручка съемная

9 – Ограничитель глубины сверления

10 – Фиксатор ограничителя глубины

11 - Ключ для патрона

В качестве оснастки для ударной

дрели могут быть использованы сверла

с цилиндрическим хвостовиком.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

РУЧКА СЪЕМНАЯ

Перед работой всегда устанавливайте на ударную дрель

съемную ручку 2 (рис.1), чтобы надежно удерживать

инструмент двумя руками. Положение съемной ручки

можно изменять для удобного применения инструмента

в любом положении:

Ослабьте крепление съемной ручки, повернув ее против

часовой стрелки.

Отрегулируйте ее положение, переместив вправо или влево.

Закрепите съемную ручку, повернув ее до отказа по

часовой стрелке.

ОГРАНИЧИТЕЛЬ ГЛУБИНЫ СВЕРЛЕНИЯ

Для сверления отверстий заданной глубины вставьте

ограничитель глубины сверления 1 (рис. 1) в отверстие рядом

с креплением съемной ручки и отрегулируйте его положение,

используя мерную шкалу.

ОСНАСТКА

Для установки оснастки на ударную дрель:

Вставьте сверло в зажимной патрон до упора и закрутите патрон рукой.

Для фиксации оснастки в кулачках зажимного патрона, затяните их патронным

ключом, вращая его по часовой стрелке.

Проверьте надежность и правильность установки сверла, попытавшись его извлечь.

Для снятия оснастки разведите кулачки зажимного патрона, поворачивая ключ

против часовой стрелки, после чего раскрутите патрон рукой.

Для комфортной и бесперебойной работы без заклинивания используйте чистую,

неповрежденную оснастку с острыми режущими кромками, рекомендованную для

этого инструмента, очищайте ее и патрон после использования.

Рис. 1
