MS 170, MS 170 C, MS 180, MS 180 C
pyccкий
43
N Не опиливайте соединительные и
ведущие звенья
N Напильник регулярно немного
поворачивать, во избежание
одностороннего износа.
N Опилки от заточки удалять куском
твердого дерева
N Проверить углы опиловочным
шаблоном
Все режущие зубцы пильной цепи
должны иметь одинаковую длину.
При неодинаковой длине зубцов
различной оказывается также высота
зубцов, что вызывает грубый ход
пильной цепи и ведет к обрыву цепи.
N Все режущие зубья опиливать на
глубину наиболее короткого
режущего зуба – лучше всего в
мастерской с помощью
электрического заточного станка

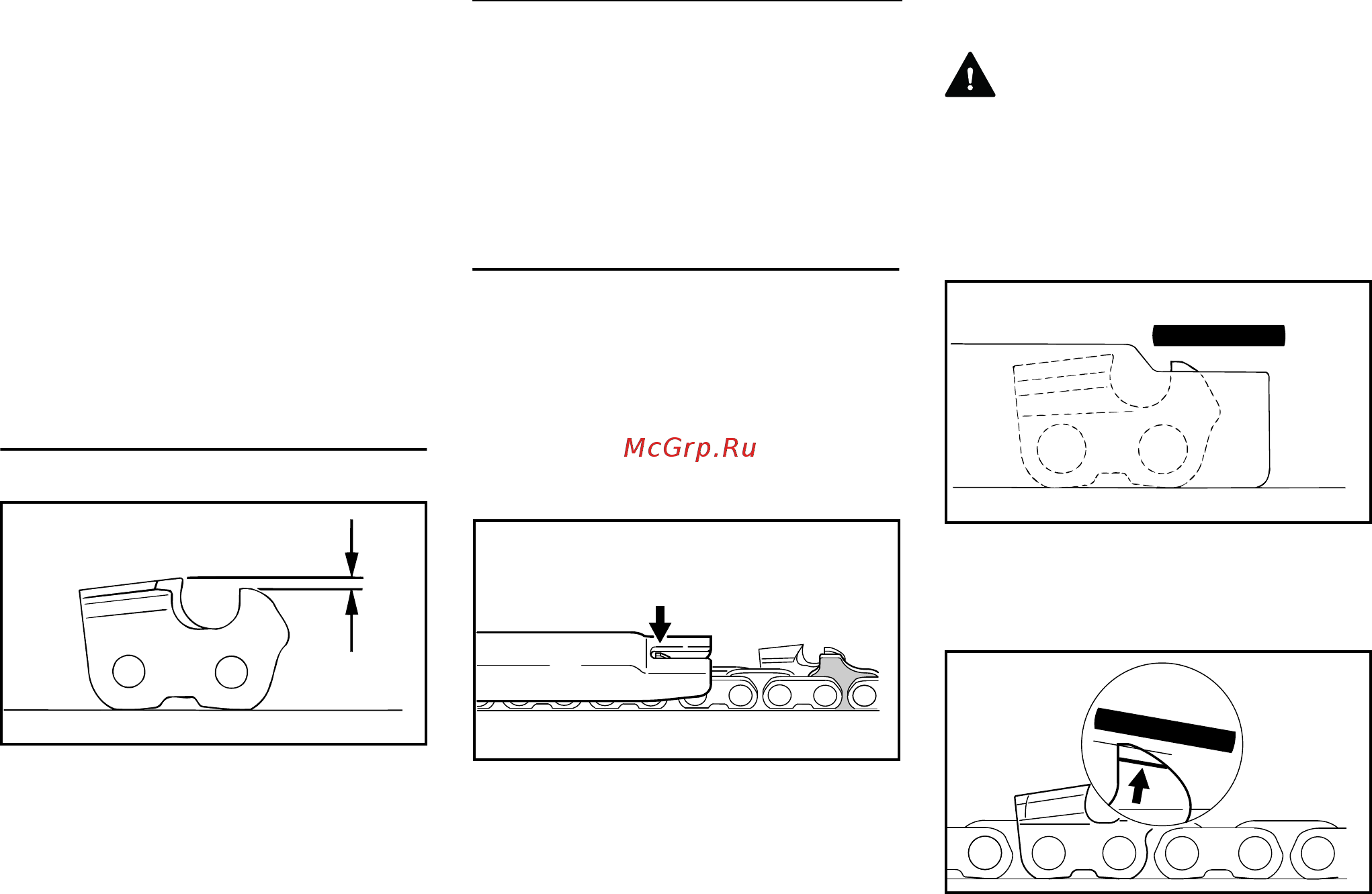

Расстояние ограничителя глубины
Ограничитель глубины определяет
глубину врезания в древесину, т.е.
толщину стружки.
a Заданное расстояние между
ограничителем глубины и
режущим краем
При распиловке мягкой древесины
вне сезона заморозков расстояние
ограничителя глубины можно
увеличить до 0,2 мм (0.008").
Подпилка ограничителя глубины
При заточке режущего зубца
расстояние ограничителя глубины
уменьшается.
N Расстояние ограничителя
глубины контролировать после
каждой заточки
N На пильную цепь наложить
опиловочный шаблон (1),
соответствующий шагу пильной
цепи и прижать на режущем зубе
подлежащем проверке – если
ограничитель глубины выступает
над шаблоном, то ограничитель
должен быть дополнительно
обработан
Пильные цепи с бугорчатым ведущим
звеном (2) – верхняя деталь
бугорчатого ведущего звена (2) (с
сервисной маркировкой)
обрабатывается одновременно с
ограничителем глубины режущего
зуба.
ПРЕДУПРЕЖДЕНИЕ
Остальная зона бугорчатого
ведущего звена не должна
обрабатываться, иначе может
повыситься склонность мотопилы к
обратной отдаче.
N Ограничитель глубины
обрабатывать вместе с
опиловочным шаблоном
N В заключение дополнительно
опилить ограничитель глубины
резки под наклоном, параллельно
689BA023 KN
a
Шаг цепи Ограничитель
глубины
Расстояние (a)
Дюйм (мм) мм (дюйм)
1/4 P (6,35) 0,45 (0.018)
1/4 (6,35) 0,65 (0.026)
3/8 P (9,32) 0,65 (0.026)
0.325 (8,25) 0,65 (0.026)
3/8 (9,32) 0,65 (0.026)
0.404 (10,26) 0,80 (0.031)
2
689BA061 KN
1
689BA051 KN
689BA044 KN
