RILON MIG 500 F / MIG 500 FW

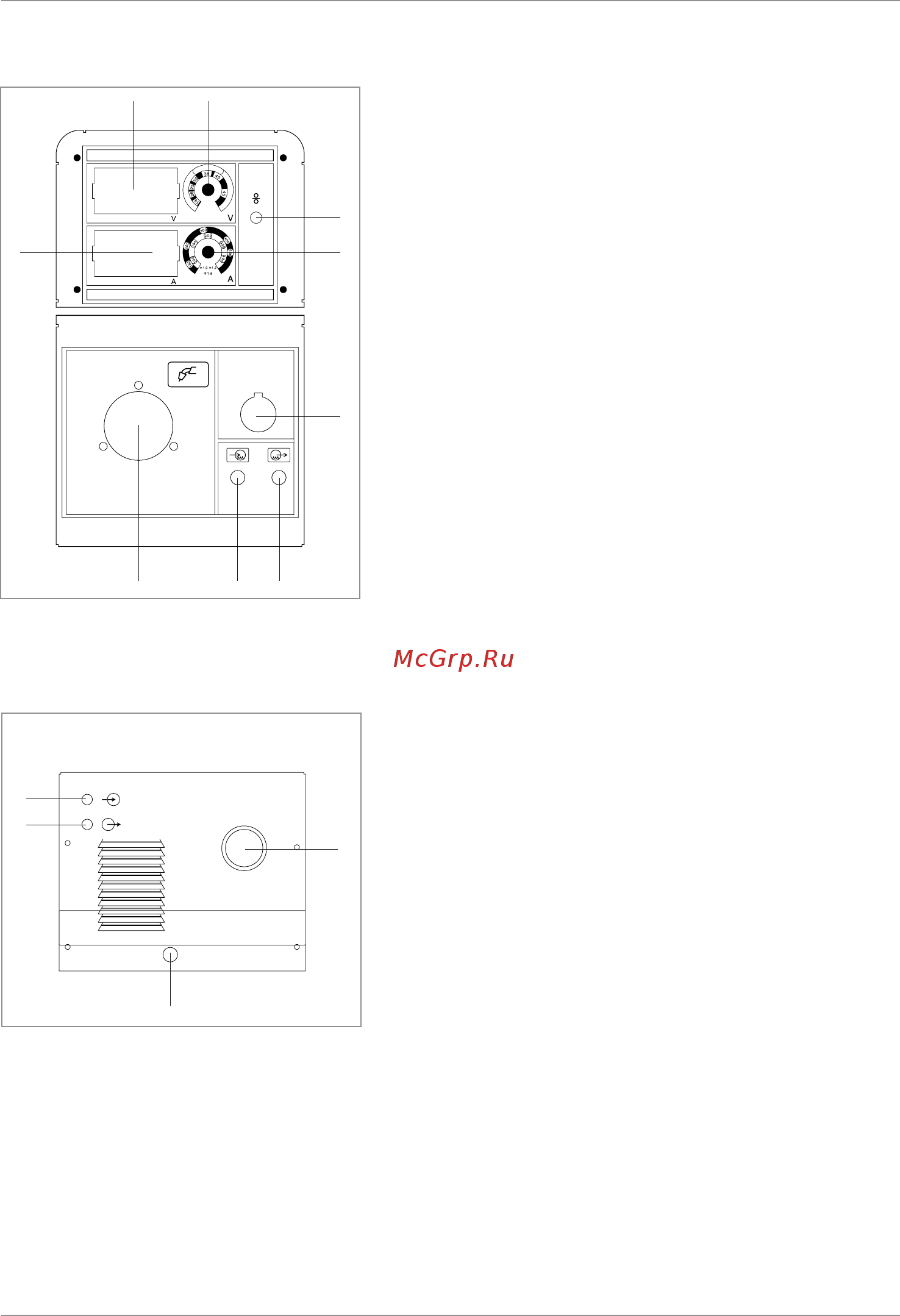

Механизм подачи проволоки

1. Вольтметр

2. Амперметр

3. Регулятор напряжения

4. Регулятор тока/скорости подачи сварочной

проволоки

5. Протяжка сварочной проволоки

6. Евроразъем

7. Байонетный разъем «+»

8. Вход охлаждающей жидкоски

9. Выход охлаждающей жидкости

6 8 9

1. Наполните блок жидкостного охлаждеия водой. Минималь-

ный уровень заполнения резервуара – 3 литра.

2. Подайте напряжение на источник питания. Проверьте все ли

индикаторы и кнопки работают.

3. При первом использовании из системы охлаждения следует

выгнать воздух из шлангов горелки.

3.1. Замкните два контакта (красные провода) на источнике

питания и блоке охлаждения. Будьте аккуратны и не пе-

Блок жидкостного охлаждения

Подключение блока

жидкостного управления

1. Разъем ввода жидкости

2. Разъем выхода жидкости

3. Горловина для наполнения блока водой

4. Выпускное отверстие для воды
