7
2.4 Устройство компрессора
Компрессор состоит из следующих основных сборочных единиц и деталей, приведенных
на рисунке 1:

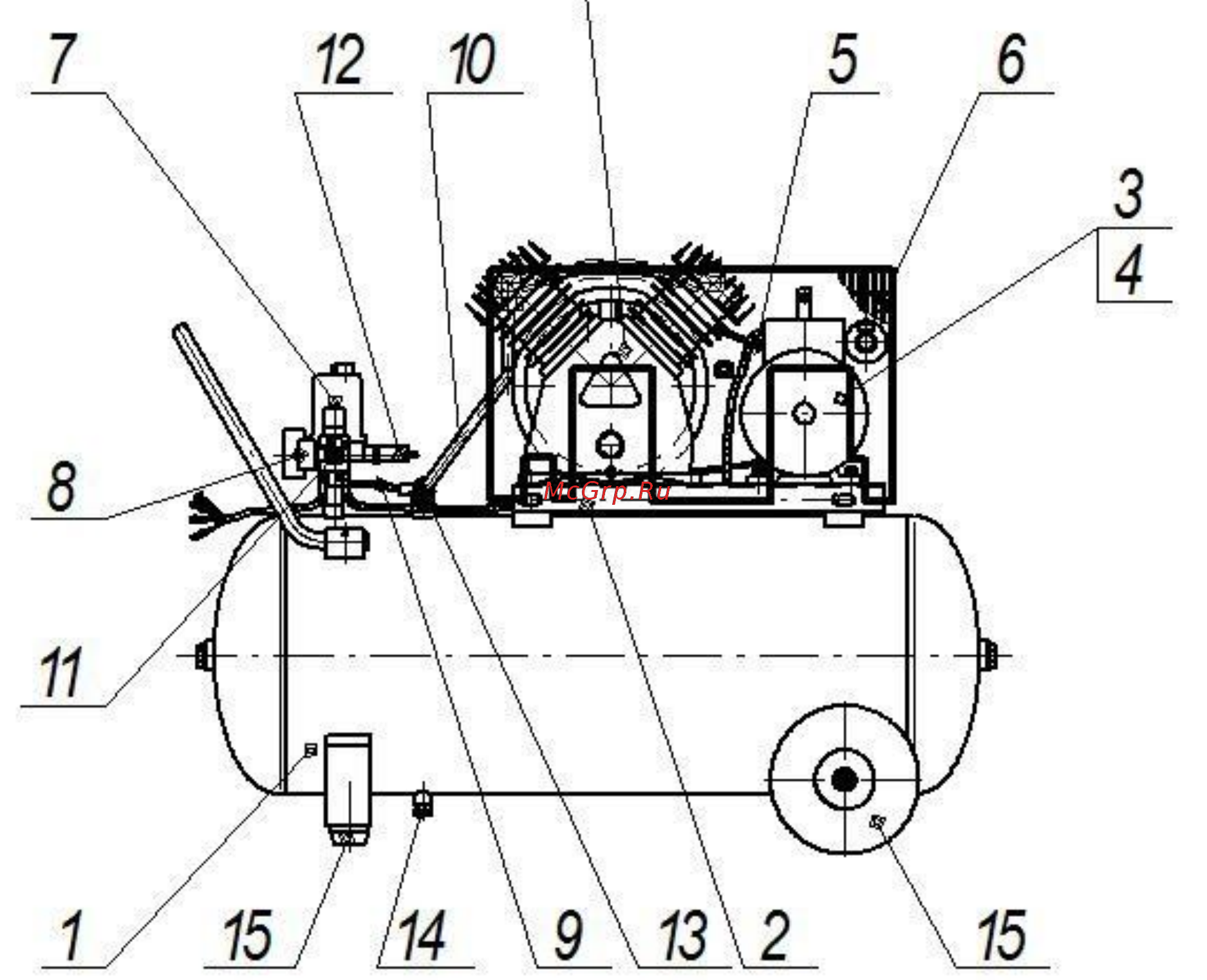

Рис.1. Общий вид компрессорной установки
Компрессор (рисунки 1, 2, 3) состоит из следующих основных сборочных единиц и
деталей: ресивера (1), платформы (2), электродвигателя (3) со шкивом (4), клинового
ремня (5), защитного ограждения (6), телепрессостата (прессостата) (7), манометра (8),
воздухопровода сброса давления (9), нагнетательного воздухопровода (10), крана (11),
клапана предохранительного (12), клапана обратного (13), крана слива конденсата (14),
колес и амортизаторов (15).
Компрессорная группа - поршневого типа, одноступенчатая, одноцилиндровая или
двухцилиндровая с воздушным охлаждением, предназначена для получения сжатого
воздуха.
