2. Обхватите клещами преобразователя провод, в котором необходимо произвести измерения тока, с

учетом указанной полярности. При измерении постоянного тока, индикация на шкале внешнего

милливольтметра будет положительная при направлении тока от лицевой панели к тыльной, как показано на

рис. 6.1

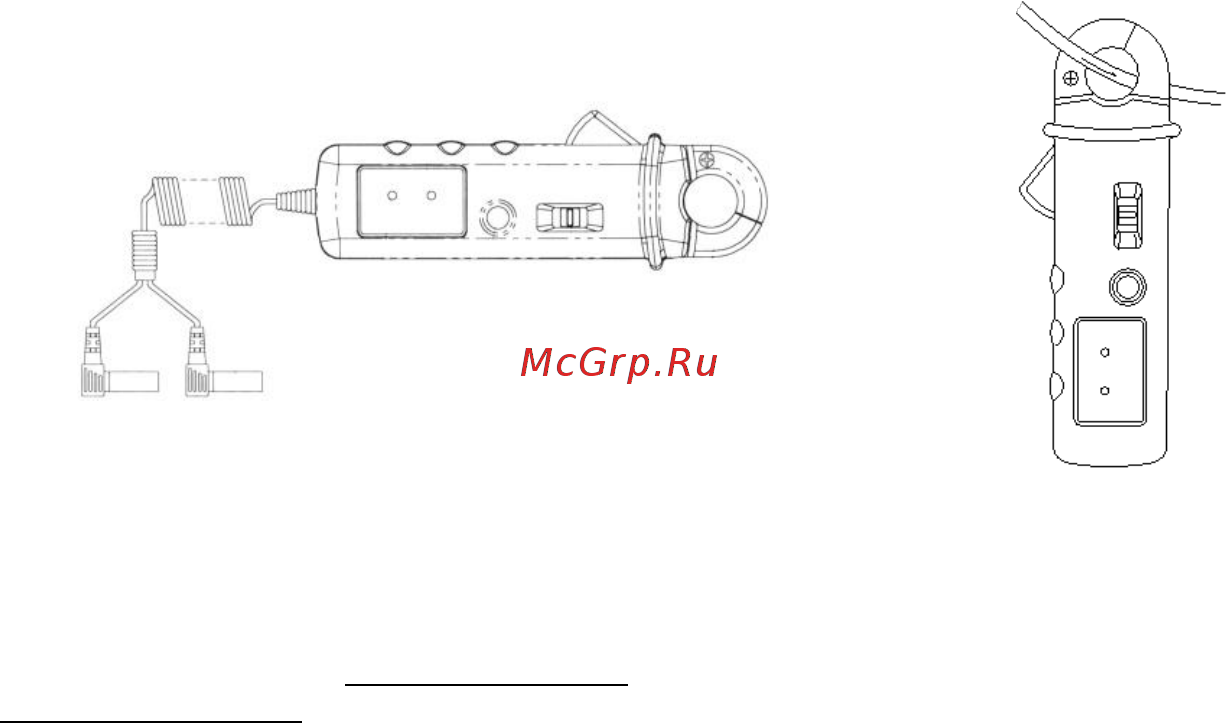

Рис. 6.1

3. Обратите внимание на то, что бы губки клещей преобразователя были полностью замкнуты.

Обхватывайте клещами только один провод. Если обхвачено более одного провода результат измерения

будет сильно искажен.

6.2.2 Измерение переменного тока

1. Установите требуемый предел измерения переменного тока.
