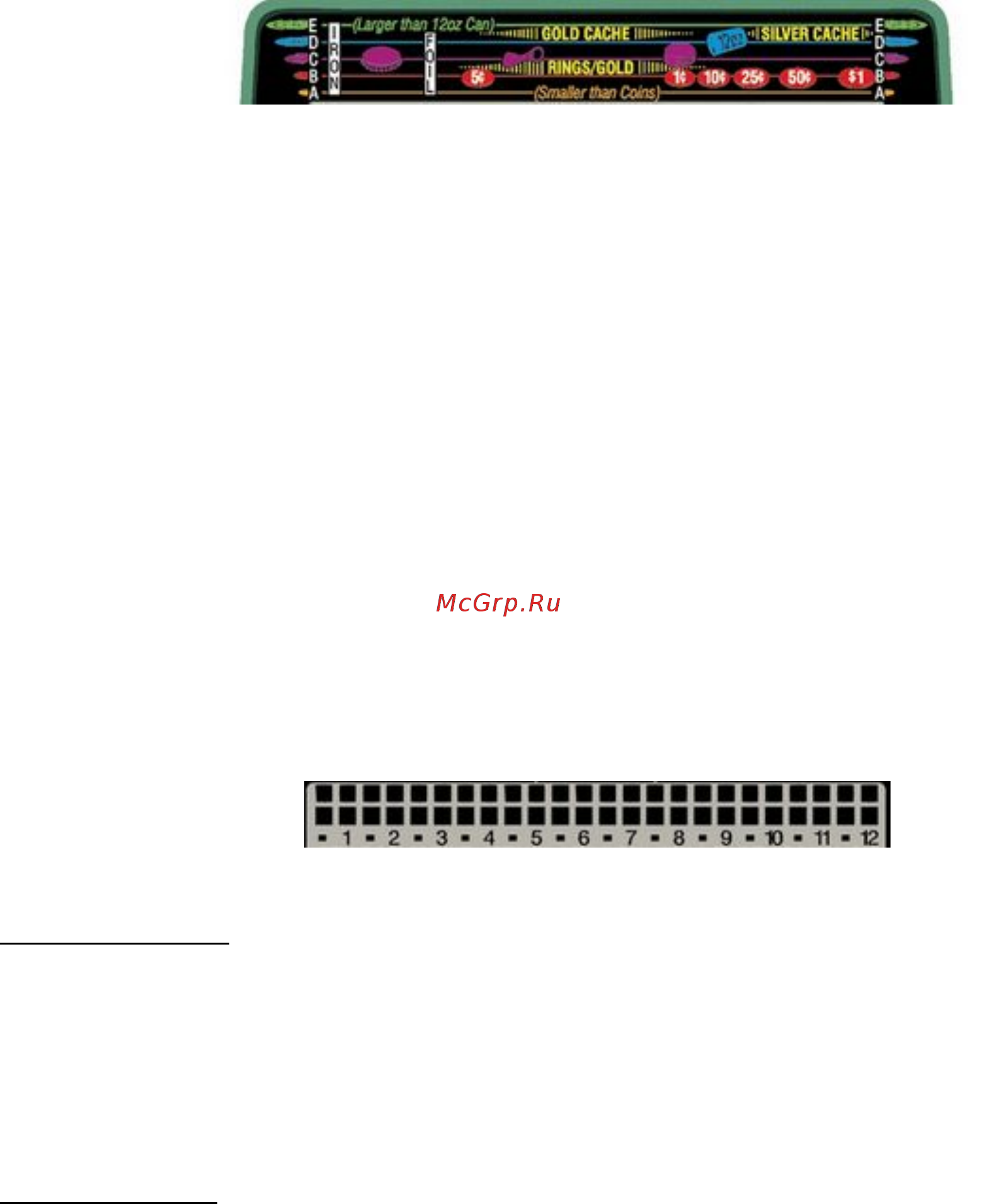

4.1 Шкала условных обозначений цели.

На шкалу нанесены типы металла и обозначения специфических целей. Объекты

на шкале размещены в соответствии с их электропроводностью по горизонтали и

размерами по вертикали от A до E (см. 6.1-6.2).

Рис.4

4.2 ЖК дисплей.

4.2.1 Верхняя шкала, Нижняя шкала.

Две шкалы в верхней части дисплея состоят из 24-х сегментов каждая.

Информация, отображаемая на шкалах, зависит от того, в каком режиме работает

детектор.

Числовые значения позволяют считывать показания Верхней и Нижней шкал в

цифровом формате от 0 до 12 с шагом ½. При настройке параметров MANUAL

GROUND BAL (см. 8.2.3) и THRESH (см. 8.2.4) на Верхней шкале отображается целая

часть параметра, а на Нижней шкале отображается значение параметра после

запятой.

Рис.5

Верхняя шкала:

✔ в режимах поиска (ALL-METAL и DISCRIMINATE) при обнаружении

металлических объектов в соответствии с их электропроводностью отображает

Курсор идентификации цели (см. 6.1).

✔ в режиме Локализации цели TREASURE IMAGING отображает слева направо

уровень сигнала от обнаруженного объекта (см. 8.3).

Нижняя шкала:

✔ в режиме дискриминации DISCRIMINATE отображает метки для

объектов/металлов, при обнаружении которых будет звучать звуковой сигнал

(см. 8.1).

✔ в режиме Локализации TREASURE IMAGING отображает слева направо

расстояние в дюймах от катушки до обнаруженного объекта (см. 8.3).
