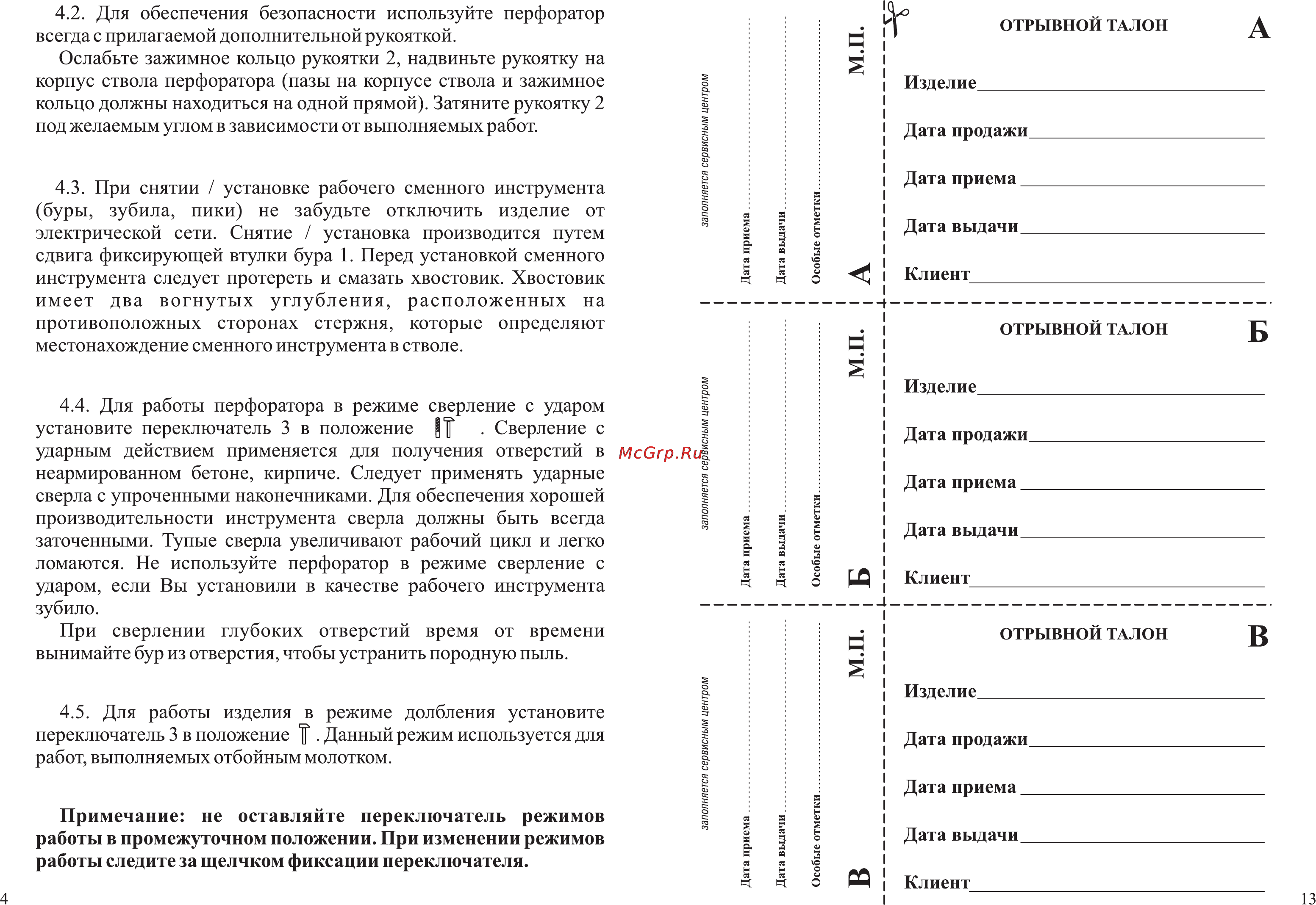

4 2 Для обеспечения безопасности используйте перфоратор всегда с прилагаемой дополнительной рукояткой Ослабьте зажимное кольцо рукоятки 2 надвиньте рукоятку на корпус ствола перфоратора пазы на корпусе ствола и зажимное кольцо должны находиться на одной прямой Затяните рукоятку 2 под желаемым углом в зависимости от выполняемых работ 4 3 При снятии установке рабочего сменного инструмента буры зубила пики не забудьте отключить изделие от электрической сети Снятие установка производится путем сдвига фиксирующей втулки бура 1 Перед установкой сменного инструмента следует протереть и смазать хвостовик Хвостовик имеет два вогнутых углубления расположенных на противоположных сторонах стержня которые определяют местонахождение сменного инструмента в стволе 4 4 Для работы перфоратора в режиме сверление с ударом установите переключатель 3 в положение Сверление с ударным действием применяется для получения отверстий в неармированном бетоне кирпиче Следует применять ударные сверла с упроченными наконечниками Для обеспечения хорошей производительности инструмента сверла должны быть всегда заточенными Тупые сверла увеличивают рабочий цикл и легко ломаются Не используйте перфоратор в режиме сверление с ударом если Вы установили в качестве рабочего инструмента зубило При сверлении глубоких отверстий время от времени вынимайте бур из отверстия чтобы устранить породную пыль ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие_______________________________ 4 5 Для работы изделия в режиме долбления установите переключатель 3 в положение Т Данный режим используется для работ выполняемых отбойным молотком Дата продажи_________________________ Дата приема___________________________ Примечание не оставляйте переключатель режимов работы в промежуточном положении При изменении режимов работы следите за щелчком фиксации переключателя Дата выдачи__________________________ Клиент_______________________________ 4 13
