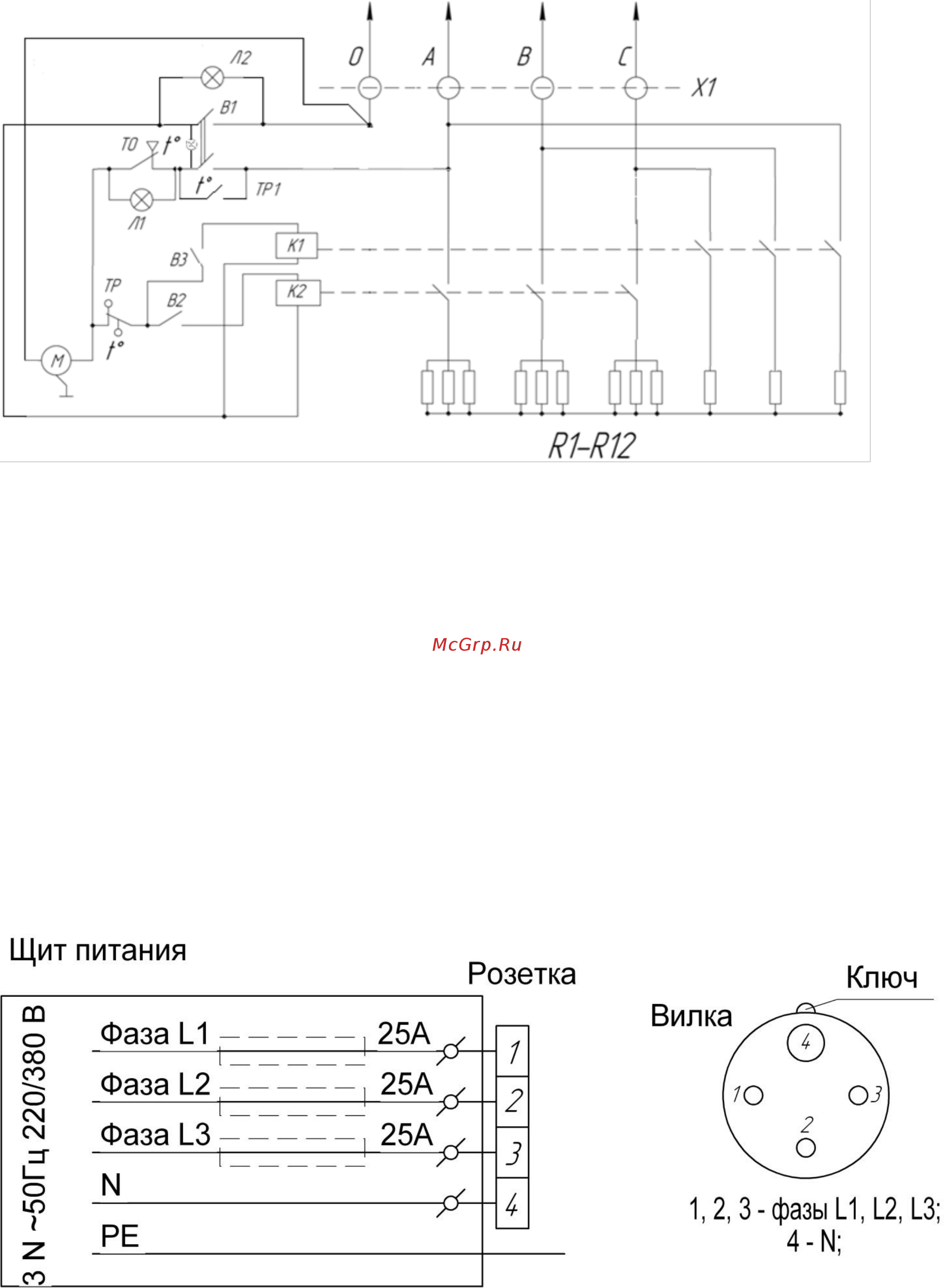

Рис. 2. Принципиальная электрическая схема ТВ-12К

Х1 – колодка;

В1 – сетевой выключатель;

В2-В3 – переключатели мощности;

К1-К2 – пускатели;

Л1 – лампочка «включения защиты»;

Л2 – лампа индикаторная автопродува;

М – двигатель;

ТР1 – терморегулятор ТК-24;

ТР – терморегулятор;

ТО – термоограничитель;

R1-R12 – нагреватели.

Рис. 3. Схема подключения розетки к стационарной Рис.4. Схема контактов на вилке

электросети
