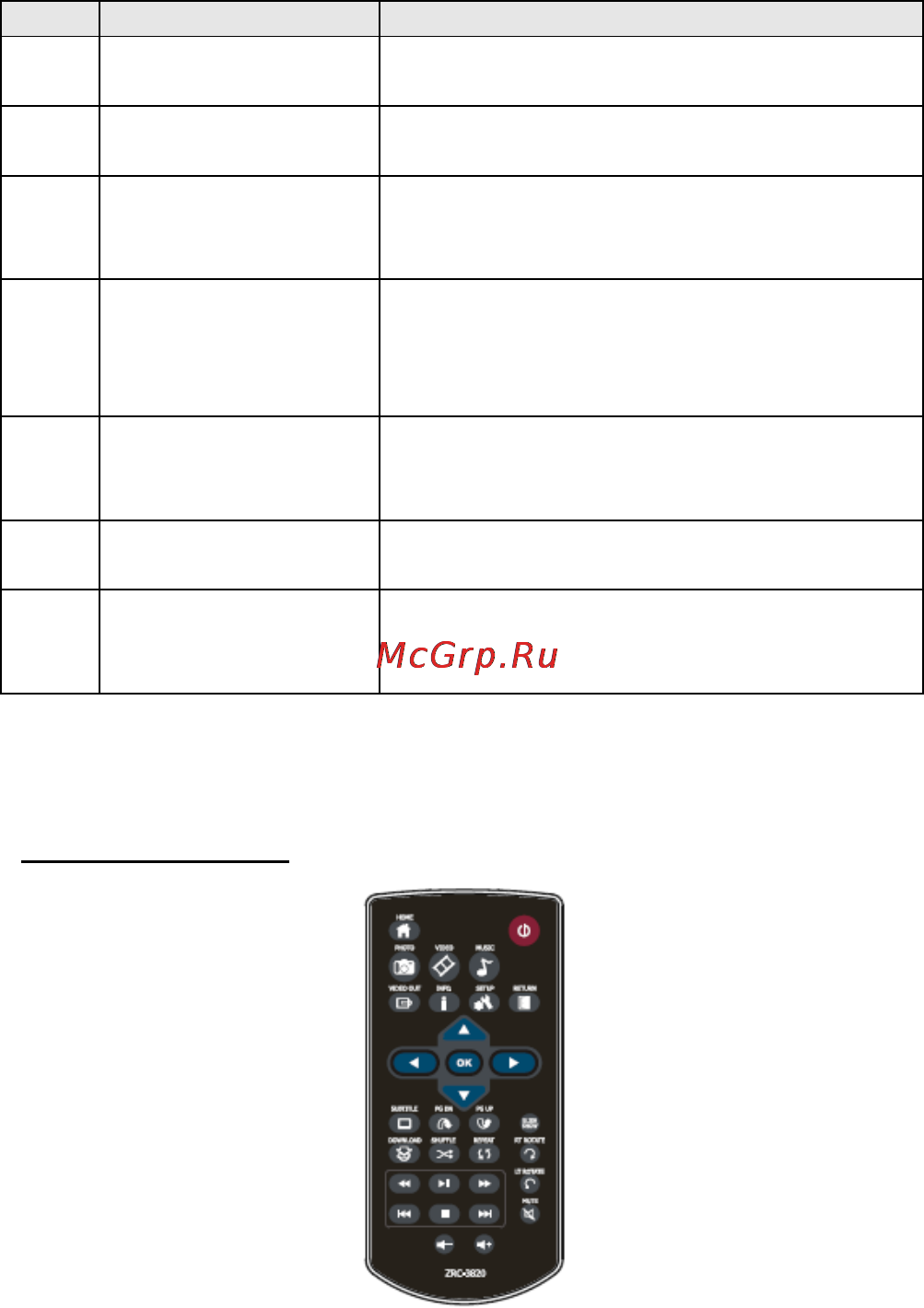

No Наименование Описание

1 DC IN

Подключите адаптер питания, 12В,

2А

2 LAN

10/100 Мбит/с Fast Ethernet порт

(подключите к локальной сети)

3 S-VIDEO

Подключите S-VIDEO видео/аудио

кабель для подключения S-VIDEO

порта дисплея.

VIDEO

(Audio L/R)

Подключите кабелем VIDEO

(желтый) / Audio L (белый) R

(красный) аналоговые порты к

соответствующим портам дисплея.

5 Y/Pb/Pr

Подключите композитным кабелем

эти аналоговые порты к

соответствующим портам дисплея.

6 HDMI OUT

Подключите HDMI кабелем

соответствующий порт дисплея

7 S/PDIF

Подключите оптический цифровой

аудио (S/PDIF) кабель к вашей

цифровой аудио системе

Пульт управления
