ВНИМАНИЕ! Выключите холодильник – выньте вилку шнура электропитания из

электрической розетки.

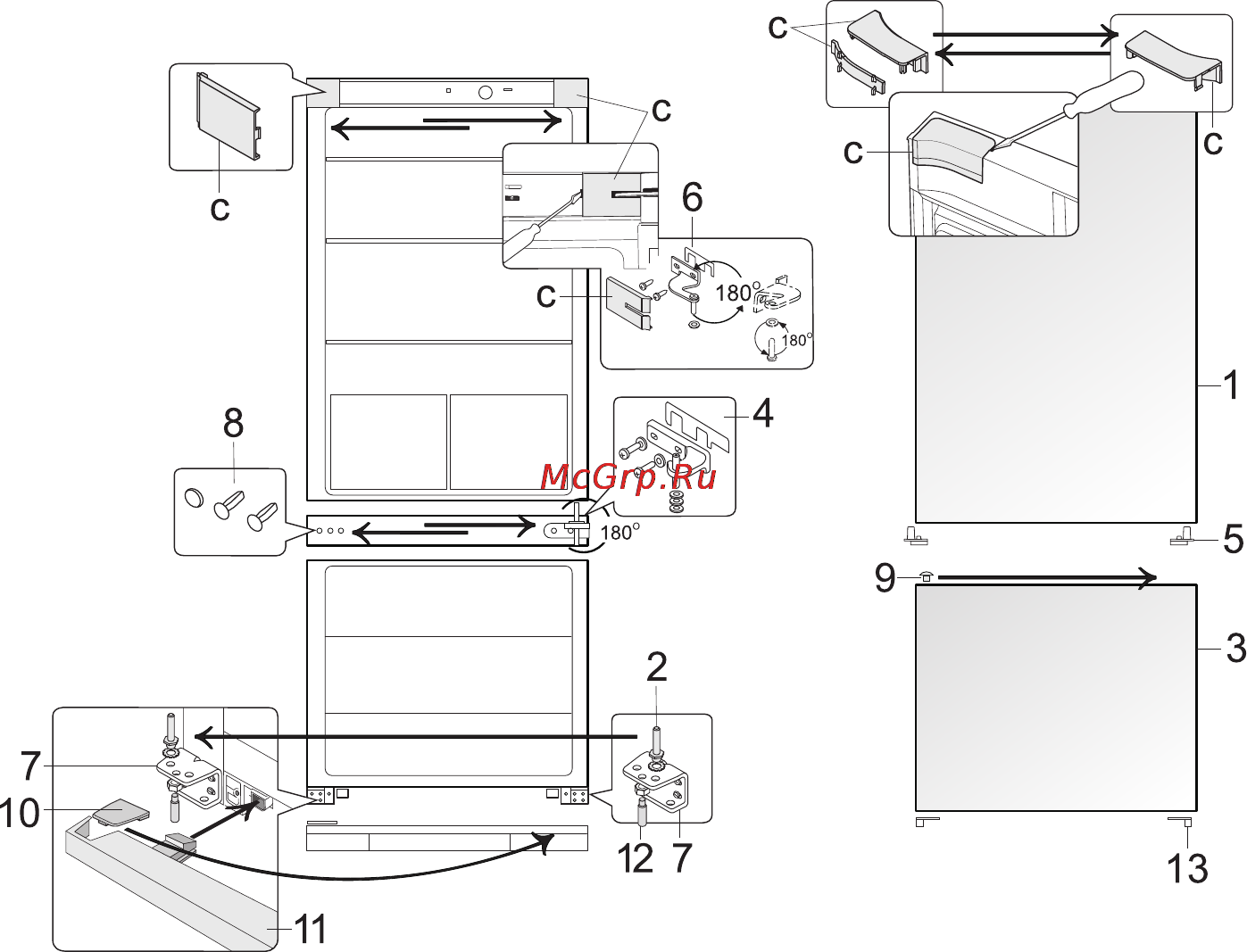

Выполните следующие действия в указанном порядке (см. стр. 8 рис. 5):

1. Снимите с корпуса и с внутренней стороны двери колпачки с и верхний кронштейн 6

вместе с гайкой, шайбами и прокладкой под кронштейном.

2. Снимите дверцу холодильной камеры 1. Снимите пластинку ограничителя 5 с ее нижней

части. Прикрутите пластинку ограничителя, предназначенную для открывания дверцы

налево (находится в пакете), с противоположной стороны дверцы.

3. Снимите средний кронштейн 4 вместе с шайбами на шпильке и пластиковой прокладкой.

4. Снимите дверцу морозильной камеры 3. Снимите пластинку ограничителя 13 с ее

нижней части. Прикрутите пластинку ограничителя, предназначенную для открывания

дверцы налево (находится в пакете), с противоположной стороны дверцы.

5. Снимите нижний колпачок 11 вместе с маленьким колпачком 10.

6. Выкрутите шпильку 2 с шайбами на шпильке и фиксатор 12 из нижнего кронштейна 7 и

вкрутите их симметрично предыдущему положению в кронштейн 7 с противоположной

стороны шкафа.

7. Выньте заглушки 8 из перегородки, разделяющей холодильную и морозильную камеры, и

вставьте их в отверстия с противоположной стороны.

8. Выньте заглушку 9 из двери морозильной камеры и вставьте (вдавите) с

противоположной стороны.

9. Насадите дверь морозильной камеры на шпильку 2 кронштейна 7.

10. Поверните на 180

градусов кронштейн 4 вместе с пластиковой прокладкой и поменяйте

местами шайбы на шпильке с верхней и нижней части кронштейна. Вставьте шпильку

кронштейна в дверцу морозильника и прикрутите с противоположной стороны

холодильника.

11. Насадите дверь холодильной камеры на шпильки кронштейна 4.
