ВНИМАНИЕ! Выключите холодильник – выньте вилку шнура электропитания из

электрической розетки.

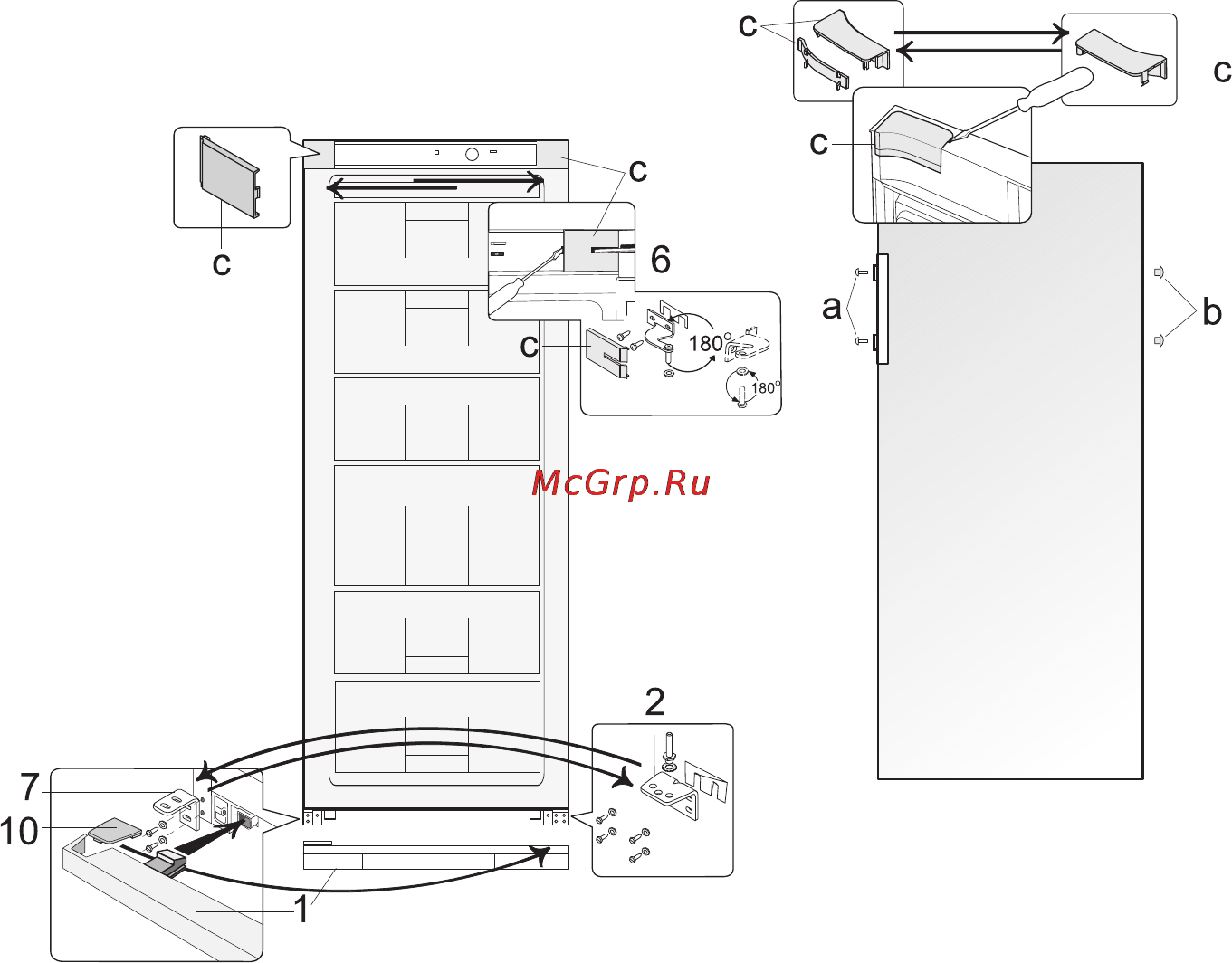

1. Снимите с корпуса и с внутренней стороны двери колпачки с и верхний кронштейн 6

вместе с гайкой, шайбами и прокладкой под кронштейном.

2. Снимите дверцу камеры.

3. Снимите нижний колпак 1.

4. Снимите нижний кронштейн 2 вместе с шайбами на шпильке и пластиковую прокладку.

Выкрутите шпильку вместе с шайбами и вкрутите в отверстие с другого края, симетрично

бывшему положению.

5. Снимите нижний кронштейн 7 и вместо него прикрепите нижний кронштейн 2 вместе с

шайбами на шпильке и пластиковой прокладкой. Вместо кронштейна 2 прикрутите

кронштейн 7.

6. Насадите дверь морозильной камеры на шпильку кронштейна 2.

7. Поверните на 180º градусов кронштейн 6 вместе с шайбами на шпильке и пластиковой

прокладкой, выкрутите шпильку вместе с шайбами и вкрутите ее с противоположной

стороны кронштейна. Вставьте кронштейн 6 в дверь морозильной камеры и прикрутите к

верхним отверстиям с противоположной стороны холодильника.

8. Закройте кронштейн и свободное отверстие колпачками с.

9. Снимите колпачки болтов а и заглушки б. Выкрутите винты крепления ручки. Перенесите

ручку на противоположную сторону и прикрутите их. Вставьте заглушки в свободные

отверстия на двери, а колпачки наденьте на винты.

10. Колпачек 10 снимите с нижнего колпака 1 и вставьте его в направляющие

противоположной стороне нижнего колпака 1 (симетрично бывшему положению).

Вставьте ножки ( см. рисунок) нижнего колпака 1 в отверстия и толкнуйте для полной

фиксации.
