ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Отключите установку от сети перед проведением электромонтажных

работ. Подключение установки к сети должен осуществлять квалифицированный

электрик. Номинальные значения электрических параметров установки

приведены на наклейке завода-изготовителя. Любые изменения во внутреннем

подключении запрещены и ведут к потере права на гарантию.

Установка предназначена для подключения к однофазной электросети с переменным

током 230В / 50Гц.

Установка должна быть подключена с помощью изолированных, прочных и

термоустойчивых проводников (кабеля, проводов) соответствующего сечения (не менее

0,75 кв мм

). Подключение установки выполнить на клеммной колодке в соответствии

с электрической схемой подключения и обозначением клемм согласно Рис. 6. Схема

обозначения клемм наклеена внутри клеммной коробки. Маркировка контактных зажимов

установки соответствует их маркировке на электрической схеме.

Для сохранения класса электрозащиты проводники вводятся через гермоввод в

коробку, расположенную на боковой стенке установки.

Подключение установки к однофазной электрической сети выполнить через

встроенный в стационарную сеть электроснабжения автоматический выключатель с

электромагнитным расцепителем (номинальный ток не менее 1 А).

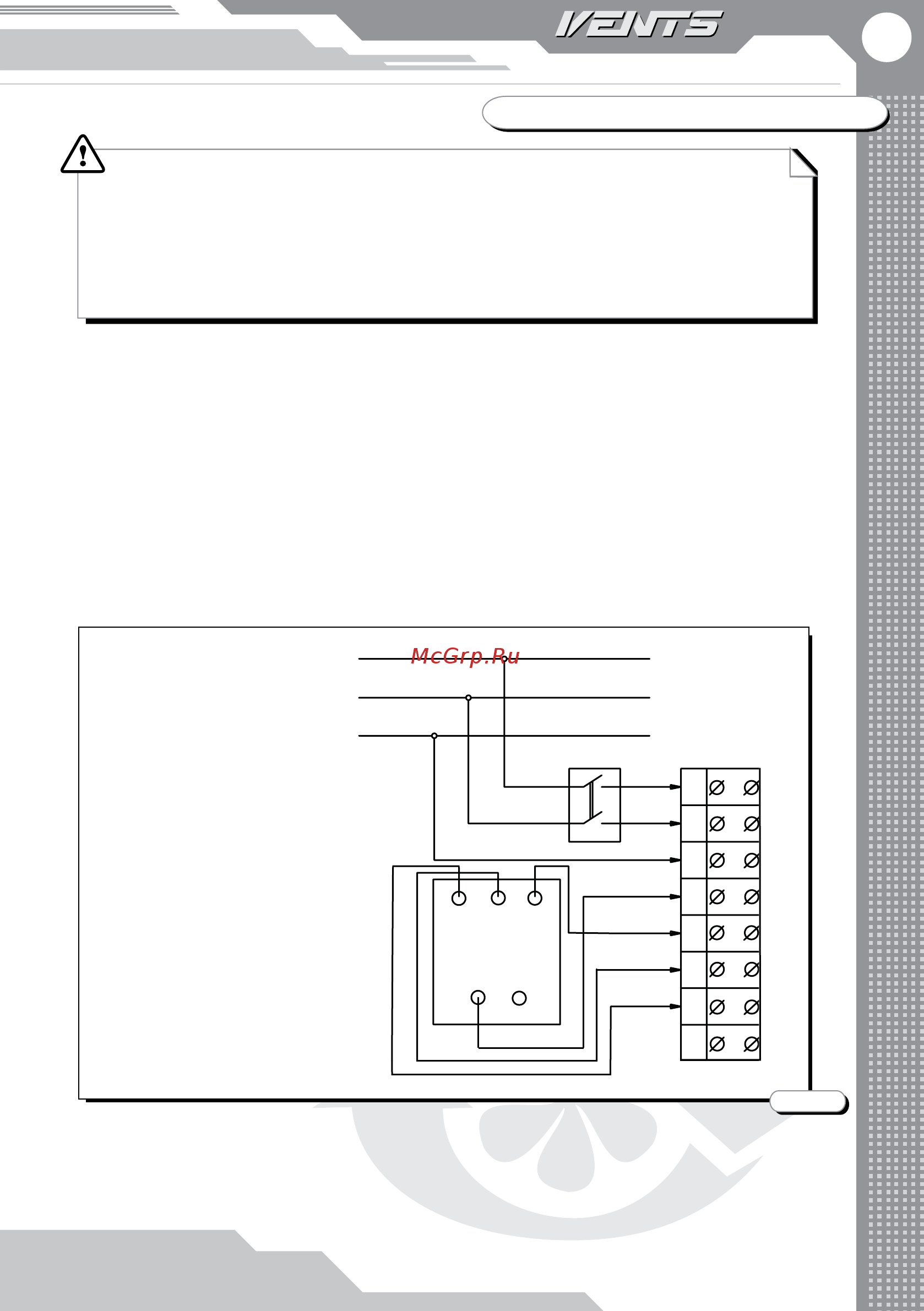

Рис. 6

QF - автоматический выключатель

(в комплект поставки не входит);

S1 - переключатель скоростей.

X1 - колодка клеммная.

~ 230 В,

50 Гц

QF X1

low

middle

high

123

С В
