5. Корпус электродвигателя

6. Кнопка фиксации выключателя

7. Шнур питания

8. Выключатель

9. Переключатель направления вращения

шпинделя (реверс)

10. Переключатель режимов работы

11. Корпус редуктора

ЗАПРЕЩАЕТСЯ производить измене-

ние направления вращения патрона

(1) переключателем реверса (9) или ре-

жима работы переключателем (10) при

нажатом выключателе (8) и вращаю-

щемся патроне (1).

7. СБОРКА (Рис.2)

7.1. Вращая ручку дополнительной руко-

ятки (1) против часовой

стрелки, ослабьте

хомут и установите рукоятку на перфора-

тор. Установив рукоятку в удобное поло-

жение, зафиксируйте ручку, вращением

рукоятки (1) по часовой стрелке.

7.2. Отверните винт фиксации (4) ограни-

чителя на несколько оборотов. Вставьте

ограничитель глубины сверления (3) в

специальное отверстие на рукоятке (1).

Зафиксируйте установленное положение

ограничителя глубины сверления (3) вин-

том фиксации (4).

8. ПОДГОТОВКА К РАБОТЕ И

РЕГУЛИРОВКА (Рис.2)

8.1 Установка инструмента или оснаст-

ки в патрон ствола.

8.1.1. Проведите внешний осмотр инстру-

мента. Убедитесь в отсутствии внутри

ствола перфоратора стружки и строи-

тельного мусора.

8.1.2. Оттяните втулку патрона ствола (2)

назад и удерживайте ее.

8.1.3. Вставьте предварительно смазан-

ный хвостовик инструмента или оснастки

в ствол перфоратора и отпустите втулку

патрона ствола (2). Втулка патрона ство-

ла (2) должна вернуться в исходное поло-

жение. Рабочий инструмент или оснастка

должны зафиксироваться в стволе перфо-

ратора, имея небольшой осевой люфт.

8.1.4. Для извлечения инструмента или

оснастки из ствола перфоратора отведи-

те втулку патрона (2) назад и извлеките

инструмент из ствола.

8.2. Регулировка ограничителя глуби-

ны

сверления.

8.2.1. Вращением против часовой стрел-

ки винта фиксации (4) ослабьте степень

удержания ограничителя глубины сверле-

ния (3).

8.2.2. Переместите ограничитель глубины

сверления (3) на необходимое расстоя-

ние в гнезде рукоятки.

8.2.3. Вращением по часовой стрелке

винта фиксации (4) зафиксируйте поло-

жение ограничителя глубины сверления

(3) в установленном положении.

9. ПОРЯДОК РАБОТЫ

ПЕРФОРАТОРОМ (Рис.2-3)

9.1. Сверление без удара.

9.1.1. Установите оснастку в ствол перфо-

ратора согласно разделу 8.1.

9.1.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.1.3. Установите переключателем ревер-

са (9) вращение патрона (1) по часовой

стрелке.

9.1.4. Установите переключатель режи-

мов работы (10) в положение «сверление

без удара» (O).

9.1.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.1.6. Произведите сверление, установив

необходимую скорость вращения патрона

и усилие подачи.

9.2. Сверление с ударом.

9.2.1. Установите оснастку в ствол перфо-

ратора согласно разделу 8.1.

9.2.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.2.3. Установите переключателем ревер-

са (9) вращение патрона (1) по часовой

стрелке.

9.2.4. Установите переключатель режи-

мов работы (10) в положение «сверление

с осевым ударом» (I).

9.2.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.2.6. Произведите сверление, установив

необходимую частоту вращения шпинде-

ля и усилие подачи.

9.3. Работа с крепёжной оснасткой.

9.3.1. Установите оснастку, соответствую-

щую по размеру приводу используемого

крепежа в ствол перфоратора.

9.3.2. Установите переключателем ревер-

са (9) вращение патрона (1) по часовой

стрелке для завинчивания или против ча-

совой стрелки для отвинчивания.

9.3.3. Установите переключатель режи-

мов работы (10) в положение «сверление

без удара» (O).

9.3.4. Приведите оснастку в контакт с при-

водом крепежа.

9.3.5. Плавно нажимая на выключатель

(8), произведите завинчивание или отвин-

чивание, обеспечив необходимое усилие

подачи.

ВНИМАНИЕ! Продолжительная рабо

та перфоратором на малых оборотах

вращения шпинделя с большой нагруз-

кой может вызвать перегрев и поломку

электродвигателя. В случае чрезмер-

ного нагрева электродвигателя или

появления признаков плавления (го-

рения) изоляции, снимите нагрузку и

произведите охлаждение инструмента

на холостом ходу при максимальной

скорости вращения шпинделя.

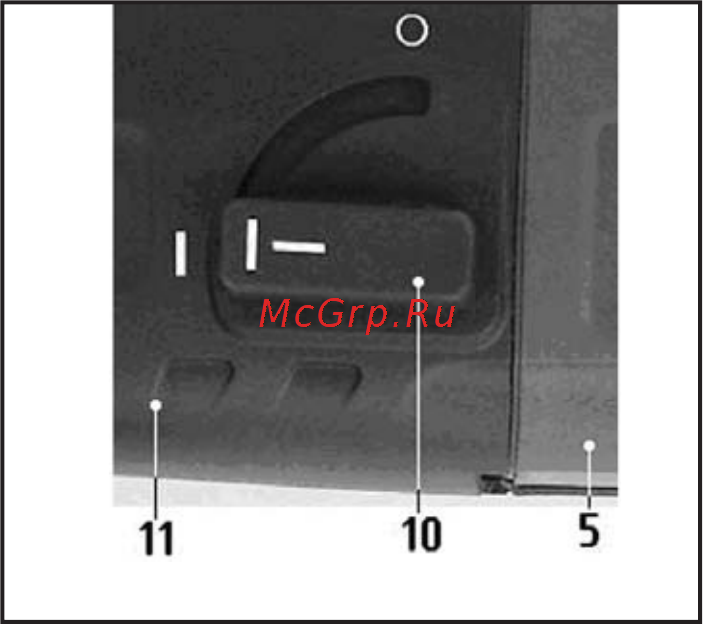

Рис. 3
