1.6 Общий вид

Внешний вид шлифмашины представлен на рис.1

1.7 Механизм шлифмашины расположен в пластиковом корпусе (рис.1

поз.6), состоящем из двух половин. Крутящий момент с якоря электродвигателя,

зубчатым ремнём передаётся на ведущий валик. Между ведущим и ведомым

валиками движется абразивная шлифовальная лента (рис.1 поз.8) на тканевой

основе – рабочий инструмент шлифмашины.

На корпусе шлифмашины стрелкой указано направление движения шлифо-

вальной ленты.

1.8 Клавиша выключателя (рис.1 поз.1) расположена в передней части ру-

коятки.

Включение шлифмашины осуществляется нажатием на клавишу выключа-

теля. Фиксация клавиши в рабочем положении, осуществляется кнопкой (рис.1

поз.2), расположенной слева на рукоятке. При повторном нажатии на клавишу,

кнопка фиксации и клавиша (со щелчком) возвращается в исходное положение

- выключено.

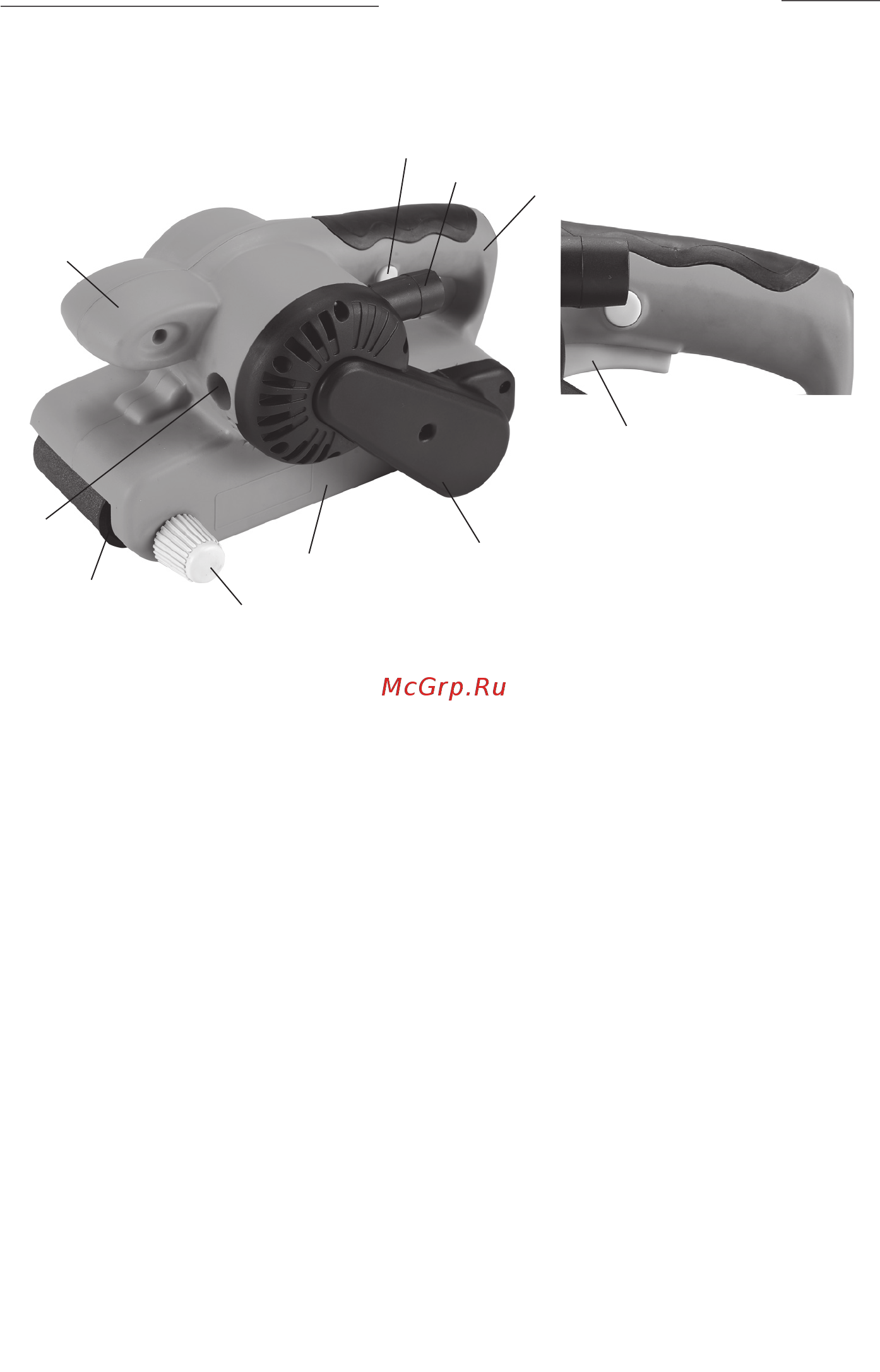

рис. 1

1 – клавиша выключателя; 2– кнопка фиксации клавиши выключателя;

3 – рукоятка; 4 – патрубок пылеотвода; 5 – кожух ремня;

6 – корпус шлифмашины; 7 – регулятор центровки шлифовальной ленты;

8 – лента шлифовальная; 9 – ручка передняя; 10 – крышка.
