8
перегрева теплоносителя, перегрева силовых реле, короткого замыкания, а
также сигнализации режимов работы электроводонагревателя. Расположение
органов управления и индикации на передней панели блока управления
показано на рисунке 2.
5.4. На основании (2) установлен силовой блок (8), который управляется
от платы измерения и осуществляет подключение блока нагревательных
элементов к сети переменного тока.
Блок нагревательных элементов электроводонагревателя состоит из
трех ТЭНов, имеющих общий резьбовой фланец с резьбой G2-В. Блок
нагревательных элементов закручивается в верхний фланец корпуса котла
через прокладку. Электроводонагреватель крепится на стену с помощью
кронштейна (20), входящего в комплект изделия.

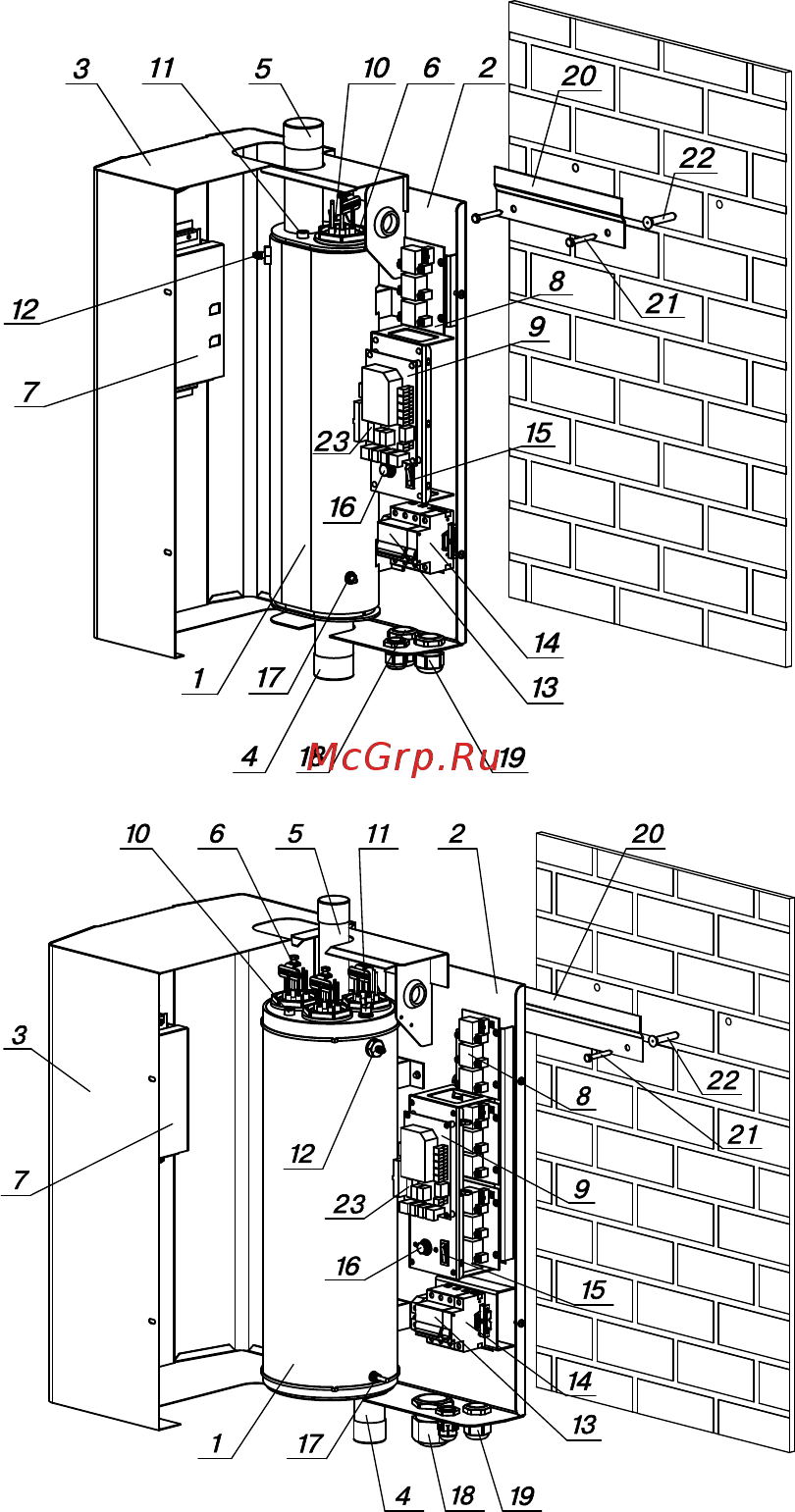

1 - Корпус водонагревателя
2 - Основание
водонагревателя
3 - Кожух водонагревателя
4 - Патрубок входа
теплоносителя
5 - Патрубок выхода
теплоносителя
6 - Блок нагревательных
элементов
7 - Блок управления БУ
8 - Блок силовой БС
9 - Плата измерения
10 - Датчик температуры воды
11 - Датчик перегрева
12 - Датчик уровня воды
13 - Силовой автомат
14 - Расцепитель
15 - Выключатель блока
управления котла
16 - Предохранитель защиты
силовой (4А)
17 - Болт для присоединения
заземления
18 - Кабельный ввод для
силового кабеля
19 - Кабельные ввода для
проводов от внешних устройств
20 - Кронштейн настенный
21 - Шуруп 6х50
22 - Пластиковый дюбель
23 - Предохранитель панели
управления (2А)
Рис. 1 Конструкция изделия и способ его крепления к стене
ZOTA «Smart» 4,5-12 / ZOTA «Smart» 15-36
Smart 4,5-12
Smart 15-36
