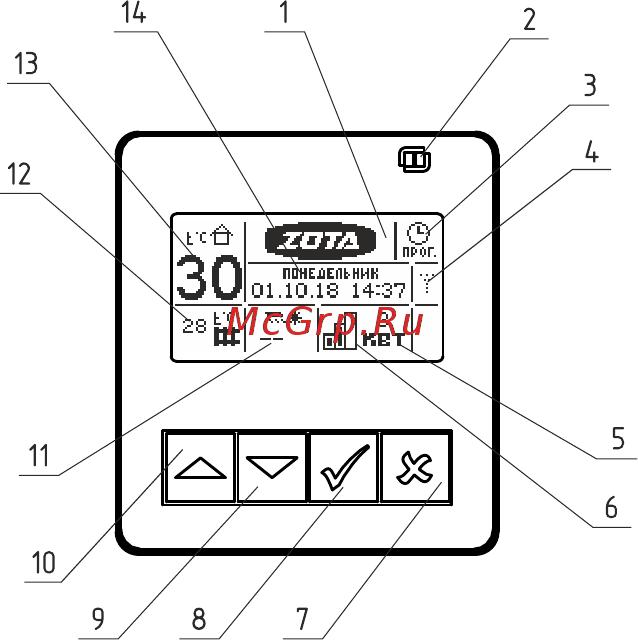

1 – Жидкокристаллический дисплей

2 – Индикатор ждущего режима

3 – Индикатор работы термостата

4 – Индикатор работы модуля GSM/GPRS

или LAN

5 – Текущая мощность

электроводонагревателя

6 – Количество включенных степеней

7 – Кнопка выход

8 – Кнопка ввода режимов работы

включения/отключения котла

9 – Кнопка перемещения по меню вниз

10 – Кнопка перемещения по меню вверх

11 – Температура на улице

12 – Температура теплоносителя

13 – Температура в помещении

14 – Текущие время и дата

Рис.2 Расположение органов управления и индикации на

передней панели

6. Размещение и монтаж

6.1. Установку электроводонагревателя целесообразно производить по

проекту, выполненному специализированной организацией.

6.2. При монтаже электроводонагревателя необходимо выдерживать

минимальные расстояния до стен, пола и потолка, указанных на Рис.4.

Расстояния необходимо соблюдать для удобства эксплуатации и сервисного

обслуживания.

Запрещается помещать электроводонагреватель в ниши, загораживающие

крепежные элементы кожуха и препятствующие естественной вентиляции

изделия. Электроводонагреватель должен размещаться на негорючем

основании, использование дерева и пластмассы недопустимо.

6.3. Монтаж электроводонагревателя рекомендуется производить в

следующей последовательности:

• Закрепить кронштейн крепления на вертикальной поверхности в

необходимом месте с помощью шурупов, входящих в комплект и установить

на него водонагреватель как показано на Рис.1;

• Подсоединить электроводонагреватель к системе отопления или горячего

водоснабжения;

• Установить датчик температуры воздуха в жилом помещении на высоте

1,5 м от пола, исключив прямое воздействие на него солнечных лучей,

потоков воздуха от нагревательных приборов, вентиляторов и т.д;

• Установить датчик температуры воздуха на улице, в защищенном от

солнечных лучей и осадков месте;

• При необходимости установить датчики температуры воды и воздуха

дополнительных контуров в соответствии с выбранной схемой отопления.

Датчики температуры воды из комплекта поставки (п.п. 3 табл.2) нужно

установить на трубопровод в необходимом месте, обеспечив надежное

прилегание датчика к трубе.

Некоторые примеры подключения котлов показаны в приложении 1.

Приведенные упрощенные схемы не являются руководством к монтажу и

содержат информацию о особенностях подключения электроводонагревателя

в различных вариантах.

• Снять кожух (3), как показано на Рис.1, предварительно выкрутив четыре

винта крепления кожуха;
