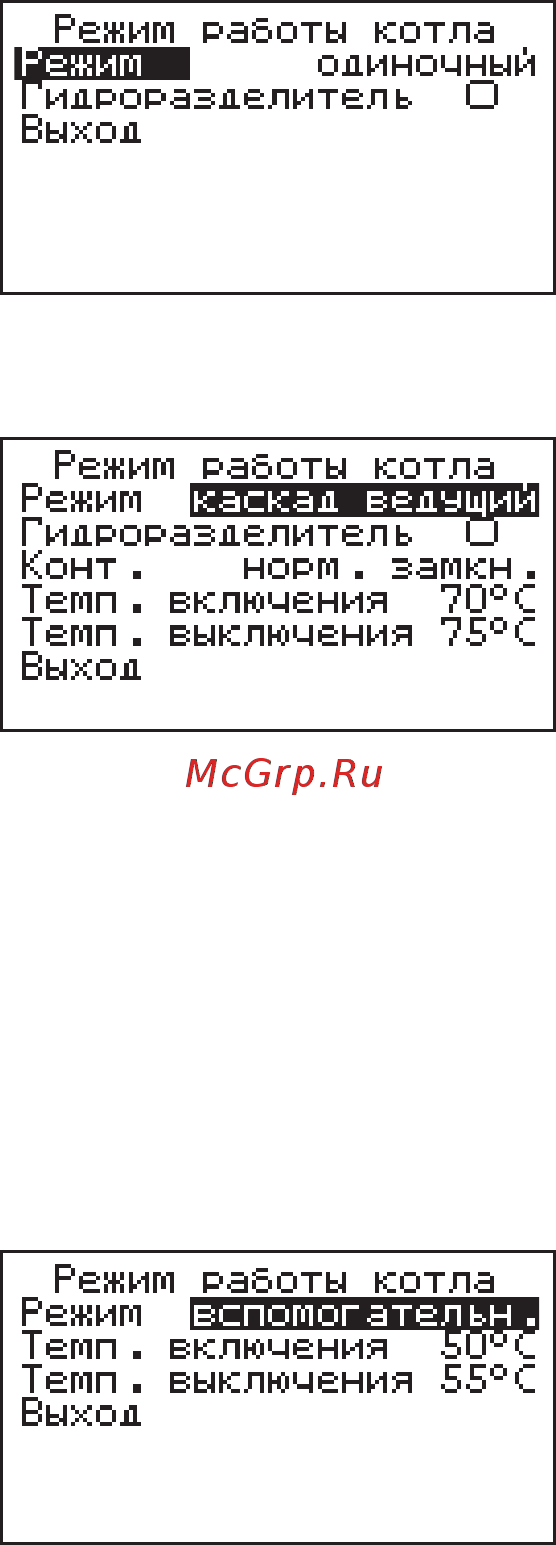

ОДИНОЧНЫЙ/КАСКАД ВЕДУЩИЙ/КАСКАД ВЕДОМЫЙ/ВСПОМОГАТЕЛЬНЫЙ.

• В режиме ОДИНОЧНЫЙ котел работает, как

основной источник тепла в контуре отопления.

Возможна работа погодозависимого

управления и термостата. Насосы и клапан

работают в соответствии с их настройкам

в меню. В этом режиме можно включить

использование в схеме гидроразделителя. При

его использовании контроль за температурой

на выходе гидроразделителя осуществляет

датчик «tдатч6». Пример схемы подключения показан в приложении 1,

(Рис.7).

• В режиме КАСКАД ВЕДУЩИЙ котел

работает как основной источник тепла,

который может управлять ведомыми котлами,

подключенными параллельно. В этом режиме

настраивается тип управляющего контакта,

температура включения и выключения

ведомого котла. К ведущему котлу в этом

режиме можно подключить насос1, насос2

и трехходовой клапан с соответствующими

настройками управления. Контроль за

суммарной температурой теплоносителя на выходе каскада осуществляет

датчик гидроразделителя «tдатч6». Можно включить использование

в схеме гидроразделителя. Бойлер ГВС при каскадном подключении с

гидроразделителем необходимо устанавливать во вторичном контуре.

Пример схемы подключения показан в приложении 1, (Рис.8).

• В режиме КАСКАД ВЕДОМЫЙ котел работает как дополнительный источник

тепла, который управляется ведущим котлом. В этом режиме настраивается

тип управляющего контакта, подключаемого к следующему ведомому котлу,

температура включения и выключения следующего котла. К ведомому котлу

в этом режиме можно подключить только насос1, который отключается через

30сек после отключения нагрева ведомого котла. Контроль за температурой

теплоносителя осуществляется по датчику

воды, установленному в котле.

• В режиме ВСПОМОГАТЕЛЬНЫЙ котел

используется как дополнительный

источник тепла, устанавливаемый

параллельно основному котлу (например

твердотопливному). Нагрев вспомогательного

котла включается, если температура основного

котла ниже температуры (Темп.включения) и

температура в помещении ниже установленного значения (см. п.8.6).

При использовании режима «вспомогательн.» без гидроразделителя

используется датчик «tдатч3».

При достижении основным котлом температуры выключения нагрев

отключается. Температура основного котла контролируется датчиком

«tдатч2», который должен быть установлен как можно ближе к патрубку

подачи основного котла. В контуре вспомогательного котла в этом режиме

используется насос1 в режиме «Авто», который отключается через 30 сек

после отключения нагрева вспомогательного котла.

В контуре основного котла используется насос3, который включается при

достижении температуры (Темп.выключения).

Работа погодозависимого управления в этом режиме недоступна. Возможно

использование термостата и клапана для регулирования дополнительного

контура, а также насоса2 в режиме отопления.
