1 – Котел

2 – Бак расширительный закрытого

типа

3 – Приборы отопительные

4 – Подающий трубопровод

5 – Циркуляционный насос

6 – Обратный трубопровод

7 – Краны системы отопления

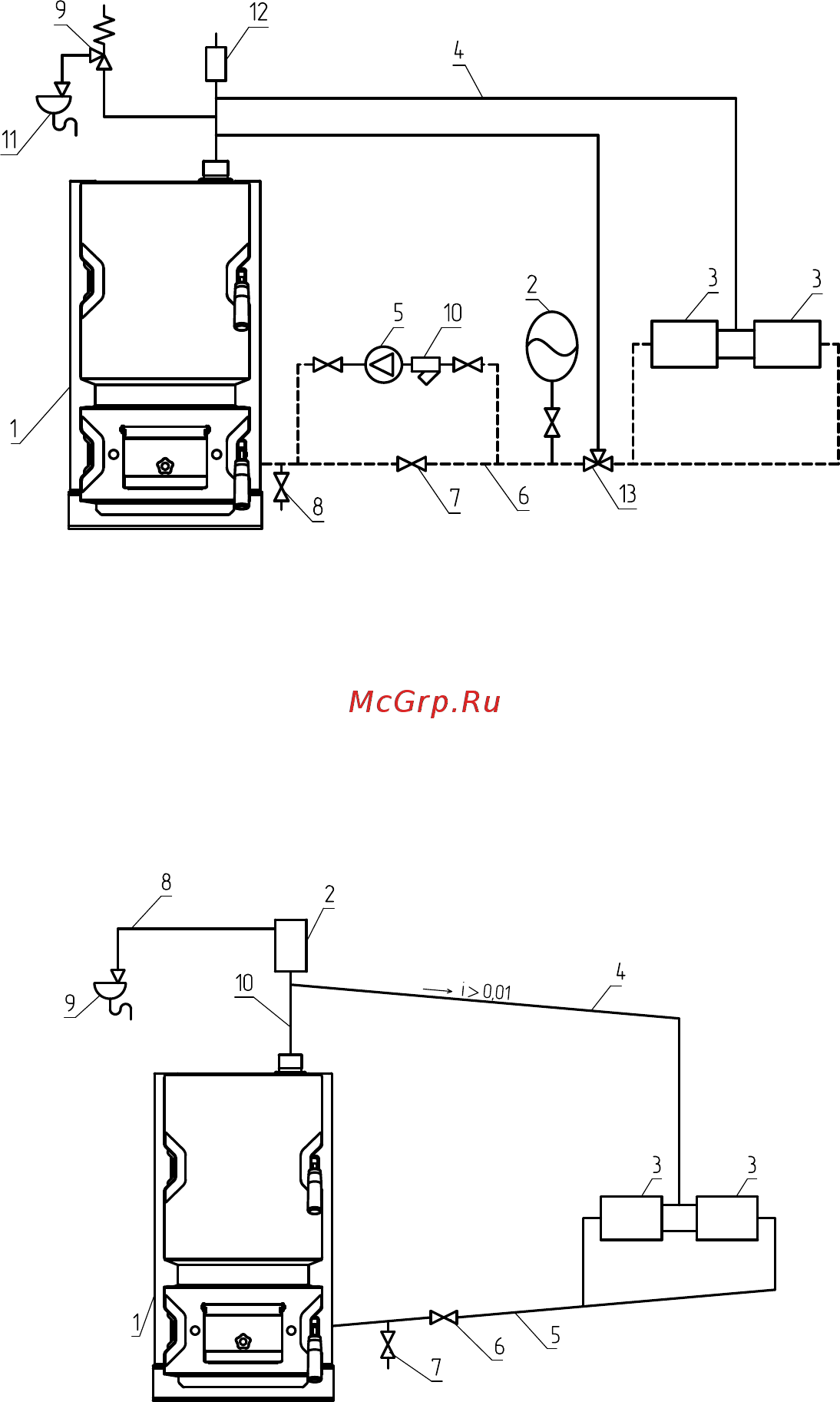

Рис.4. Схема закрытой системы отопления.

1 – Котел

2 – Бак расширительный открытого

типа

3 – Приборы отопительные

4 – Подающий трубопровод

5 – Обратный трубопровод

Рис.5. Схема открытой системы отопления.

8 – Кран слива теплоносителя из

системы

9 – Предохранительный клапан

10 – Фильтр отстойник

11 – Слив в канализацию

12 – Автоматический воздухоотводчик

13 – Термосмесительный клапан

6 – Кран системы отопления

7 – Кран слива теплоносителя из

системы

8 – Перелив

9 – Слив в канализацию

10 – Разгонный участок
