1 - Теплообменник

2 - Кожух боковой

3 - Топка

4 - Водоохлаждаемый колосник

5 - Зольный ящик

6 - Кожух верхний

7 - Заглушка отверстия тягорегулятора

8 - Шуровочная решетка

9 - Подача вторичного воздуха

10 - Термометр

11 - Кожух передний

12 - Дверца загрузочная

13 - Дверца шуровочная

14 - Ручка для регулировки поднятия

заслонки

15 - Заслонка подачи первичного воздуха

16 - Дверца поддувальная

17 - Патрубок подачи

18 - Заслонка дымохода

19 - Патрубок дымохода (опция)

20 - Корпус котла

21 - Патрубок обратки

22 - Болт заземления

23 - Патрубок сливной

24 - Заглушка отверстия под блок ТЭН

25 - Отверстие под датчик температуры

26 - Теплоизоляция

27 - Заслонка

28 - Рычаг шуровочного механизма

29 - Наклейка положения рычага

шуровочного механизма

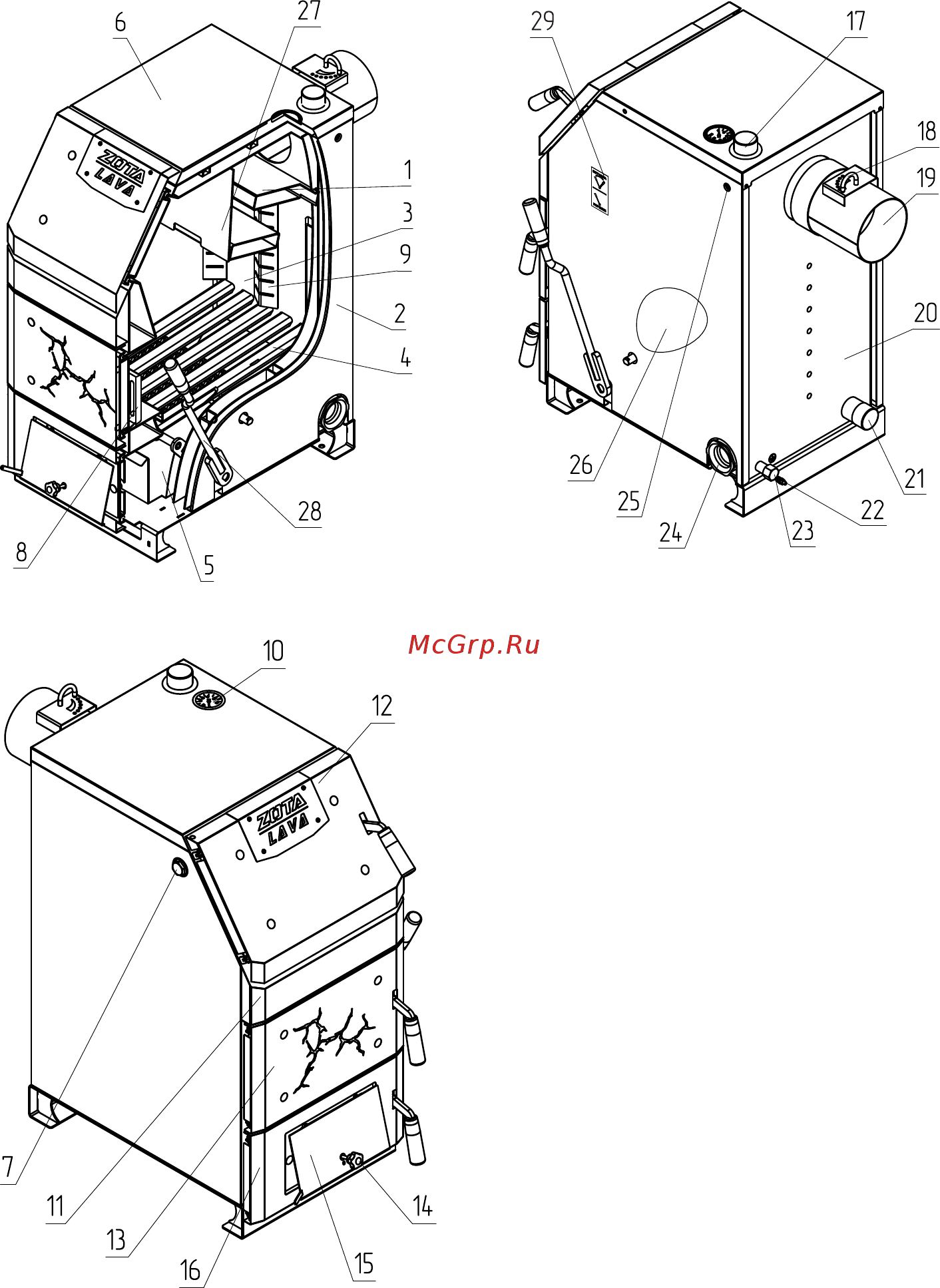

Рис.1 Конструкция отопительного котла
