стр. 15

(положение А), а при включении вентилятора

на разогретом котле приоткрывался (положение

Б). Пример правильной настройки клапана и

противовеса клапана показан на рисунке.

7.5.11. Электромонтаж и подключение котла

к электрической сети производить согласно

инструкции по эксплуатации и монтажу на

контроллер котла ecoMAX 200W (Рис.11 п.п.11.5).

7.5.11.1. В комплекте поставки предусмотрена

отвертка шлицевая (табл.2 поз.9).

7.5.12. Дверь загрузочная должна плотно

прилегать к арке. Со временем уплотнительный

шнур теряет свои первоначальные свойства, что

приводит к нарушению газоплотности котла, для

того что бы откорректировать положения дверей необходимо снять накладку

«Turbo» (Рис.8 поз.4), через отверстия в обшивке дверец торцевой головкой

13 мм произвести регулировку дверцы, открутив гайки М8 (Рис.8 поз.1) и

извлечь шайбы регулировочные (Рис.8 поз.3) и закрутить гайки М8. В случае

если корректировка положения двери не помогает замените уплотнительный

шнур.

Внимание! Температурная деформация арки двери является следствием

не верно настроенной двери и потери газоплотности. В случае нарушений

условий эксплуатации котла, рекламации не принимаются.

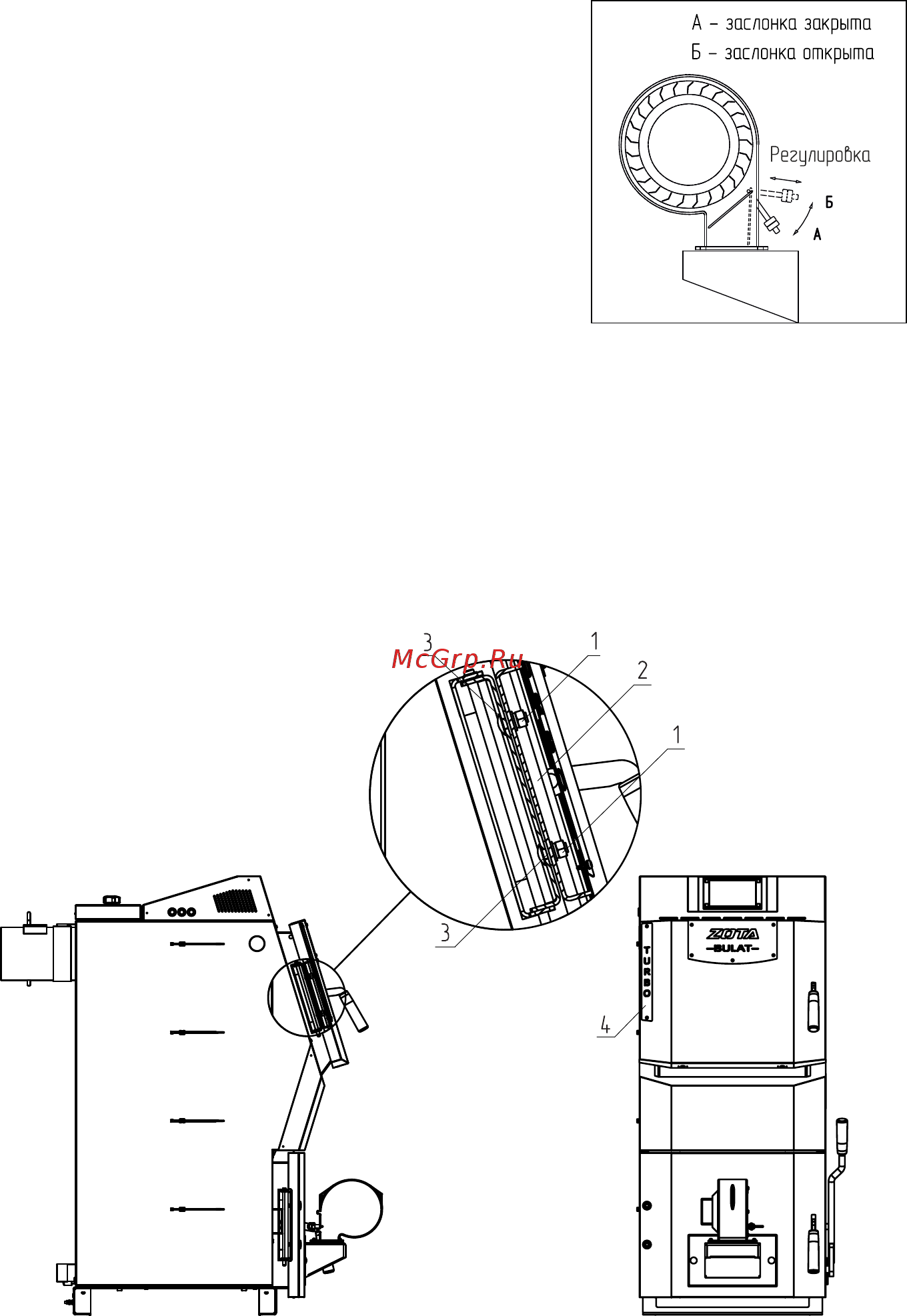

Рис.8 Регулировки петли дверцы

1-Гайка М8

2-Петля дверцы

3-Шайба регулировочная

4-Накладка Turbo
