стр. 6
1 - Теплообменник
2 - Кожух боковой
3 - Топка
4 - Водоохлаждаемый колосник
5 - Зольный ящик
6 - Кожух верхний
7 - Заглушка отверстия
тягорегулятора
8 - Шуровочная решетка
9 - Подача вторичного воздуха
10 - Термометр
11 - Кожух передний
12 - Дверца загрузочная
13 - Дверца шуровочная
14 - Ручка для регулировки
поднятиязаслонки
15 - Заслонка подачи
первичного воздуха
16 - Дверца поддувальная
17 - Патрубок подачи
18 - Заслонка дымохода
19 - Дымоход
20 - Корпус котла
21 - Патрубок обратки
22 - Болт заземления
23 - Патрубок сливной
24 - Заглушка отверстия под
Блок ТЭН
25 - Отверстие под датчик
температуры
26 - Теплоизоляция
27 - Заслонка

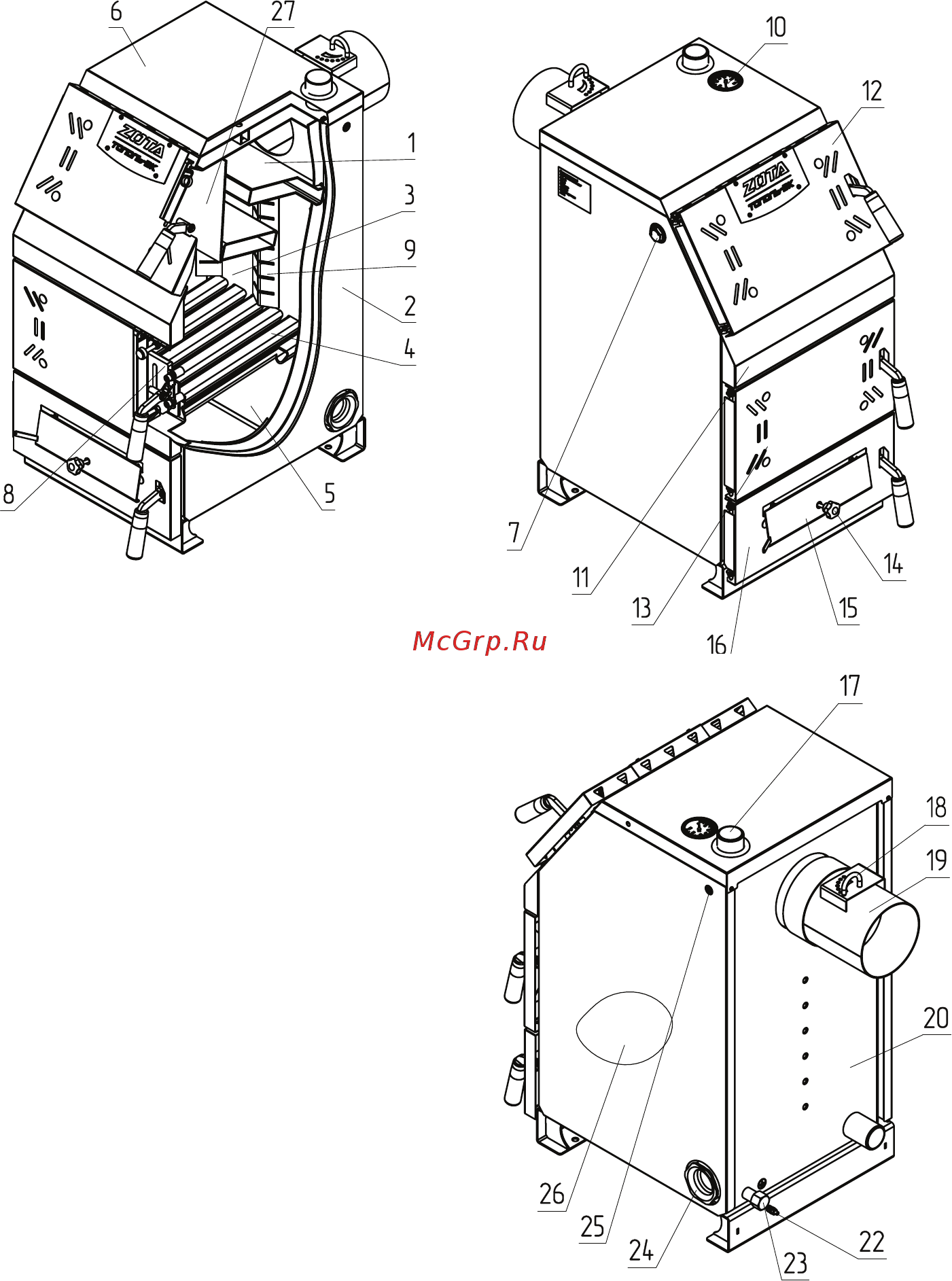

Рис.1 Конструкция отопительного котла
Содержание
- Примечание предприятие изготовитель оставляет за собой право вносить изменения в конструкцию котла не ухудшающие потребительского качества изделия 3
- Стр 1 3
- Уважаемый покупатель благодарим вас за то что вы приобрели отопительный котёл zota тополь вк котёл имеет ряд достоинств конструкция котла позволяет работать в системах с давлением теплоносителя до 3 х атмосфер газоплотные дверцы и система подачи первичного воздуха обеспечивают точную регулировку мощности котла теплообменник имеет конструкцию при которой осуществляется простой доступ к теплопроводным поверхностям для их чистки на случай отсутствия топлива в котле предусмотрена возможность установки нагревательного элемента котёл имеет вместительную топку котёл имеет водоохлаждаемые колосники продолжительное время работы на одной загрузке топливом внимание приступать к установке котла отопительного zota тополь вк и его эксплуатации можно только после внимательного ознакомления с настоящим паспортом и инструкцией по эксплуатации к монтажу котла а также работам по расчету системы отопления допускаются квалифицированные специалисты обладающие необходимыми знаниями настоящий паспорт распрост 3
- Общие сведения об изделии 1 котлы предназначены для теплоснабжения индивидуальных жилых домов и зданий коммунально бытового назначения оборудованных системой водяного отопления с принудительной или естественной циркуляцией горячего водоснабжения с помощью бака косвенного нагрева в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 95 c и максимально допустимым давлением 0 3 мпа 1 котлы работают на твердом топливе угле дровах и топливных брикетах 1 в котле предусмотрена возможность установки нагревательного элемента блока тэн 1 котёл должен устанавливаться в закрытом помещении оборудованном приточно вытяжной вентиляцией система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу котла 1 котлы изготавливаются в исполнении для умеренных и холодно климатических зон котлы устанавливаются в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий 1 констру 4
- Стр 2 4
- Технические данные таблица 1 4
- Комплект поставки таблица 2 5
- Поставляется по отдельному заказу 5
- Стр 3 5
- Стр 12 14
- Таблица 4 14
- Эксплуатация котла 8 виды используемого топлива 8 в качестве топлива могут использоваться до 7 видов различного топлива виды и характеристики используемого топлива представлены в таблице 4 8 при приобретении топлива обращайте внимание на его соответствие сертификату качества помните что калорийность качественного топлива будет гораздо выше а влажность ниже и в результате увеличивается срок службы котла и уменьшаются затраты на отопление 8 полная расшифровка и описание содержания столбцов 1 9 таблицы 4 8 в столбце 1 приведены виды топлива которые могут быть использованы при эксплуатации котла в различных режимах работы 8 столбец 2 отображает размер кусков используемого топлива каждого из видов топлива где фракция максимальный габарит куска d диаметр а l длина 8 размер используемой фракции может оказывать влияние на многие характеристики топлива такие как теплопроизводительность табл 4 ст 3 и 4 зольность табл 4 ст 6 и насыпная плотность на примере угля фракции 20 50 бо видно что теплопро 14
