Калибр Руководство по эксплуатации
13
EAC ТР ТС
kalibrcompany.ru
- свеча заменяется новой того же типа или полным аналогом;
- установить свечу в двигатель, закрутив её до упора от руки, затем затянуть
ключом на 180° для новой и на 90° для использованной ранее;
- установить в/в провод на центральный электрод свечи.
При каждом обслуживании очищайте от загрязнений поверхность высоко-
вольтного провода.

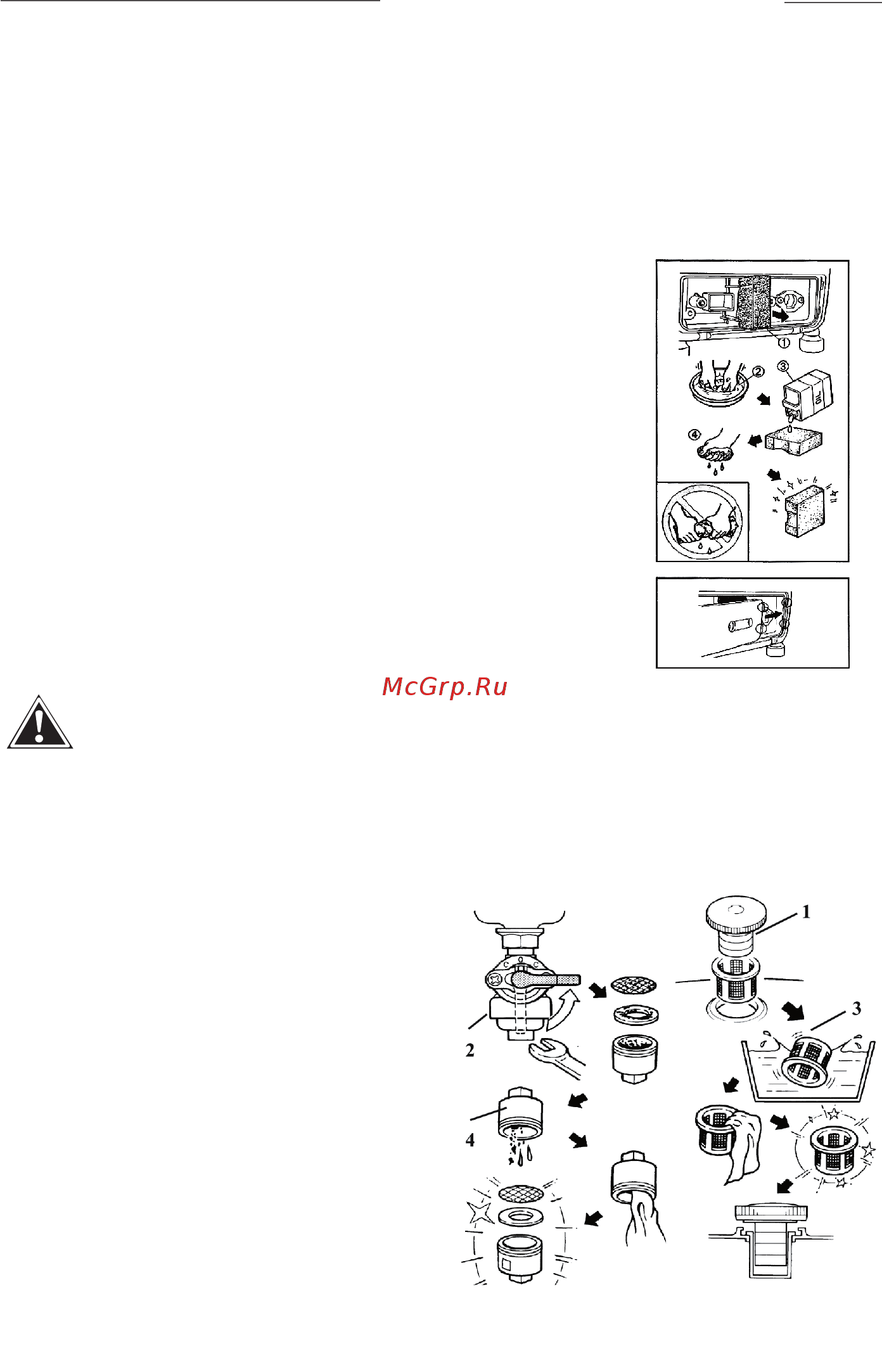

7.3 Воздушный фильтр. Периодичность проверки – через каждые 50 часов
работы.
- открутив винт крепления (рис.1 поз.19), снимите
крышку воздушного фильтра (рис.1 поз.8);
- извлеките и осмотрите поролоновый воздушный
фильтр (рис.3 поз.1);
- промойте фильтр водным раствором любого моюще-
го средства;
- промойте в чистой воде и просушите;
- погрузите фильтр в применяемое моторное масло;
- аккуратно отожмите масло, не перекручивая фильтр;
- установите фильтр на место и закрепите крышку вин-
том.
При обнаружении каких-либо дефектов фильтра, за-
мените его на новый.
Внимание! Не запускайте двигатель с демонтированным фильтром.
Воздушный фильтр следует заменить: при обнаружении его дефектов, изме-
нении цвета выхлопных газов или при неустойчивой работе двигателя.
7.4 Обслуживание фильтров топливной системы. Периодичность проведения
– не реже, чем через каждые 100 часов работы.
Порядок очистки:
- открутите крышку бензобака (рис.5
поз.1);
- закройте топливный кран;
- снимите колпачок крана подачи
бензина (рис.4 поз.2), стараясь не по-
вредить уплотнение;
- слейте остатки топлива во вспомо-
гательную ёмкость;
- удалите загрязнения с фильтров
(рис.4 и 5 поз.3 и 4) промыванием в
растворителе (типа Уайт-Спирит) и про-
дувкой;
- высушите фильтры и установите их
рис.3
рис.4 рис.5
