Для того, чтобы изменить ход головки горелки, действуйте следующим образом:

На шатуне (1), который приводит в движение тяговый шток (8) головки горелки, имеется прорезь;

при смещении тяги (9) к внешней стороне прорези вы укоротите ход головки до значения

приблизительно 20 мм.

Если вы хотите еще больше уменьшить ход, действуйте следующим образом:

Когда серводвигатель стоит в положении 0°, ослабьте винты (5) и толкните в направлении стрелки

кольцо (6), которое находится под эксцентриком с изменяемым профилем (7). Таким образом, вы

уменьшите эксцентриситет и, следовательно, ход головки.

После окончания настройки затяните винты (5).

Вышеописанная регулировка необходима для изменения хода головки горелки до нужной

величины.

В описанном выше примере (6 рисок) необходимо, чтобы начало и конец хода совпадали с

нужными нам значениями 1 и 7.

Для этого ослабьте гайки (4) и поверните шестигранный переходник (3) в одном направлении или в

другом.

Когда серводвигатель установлен на 0°, риска 1 должна совпадать с плоскостью 10, а когда

серводвигатель находится в положении 130°, она должна совпадать с риской 7.

После завершения регулировки хорошо затяните гайки (4), при этом шаровой шарнир (9) должен

находиться в положении как показано на рисунке.

Настройка головки производится при отключенной горелке и при заблокированном

серводвигателе.

После завершения настройки проверьте вручную как ходит эксцентрик (7), то есть при повороте от

точки 0° до точки 130° он не должен заедать и должен поворачиваться свободно.

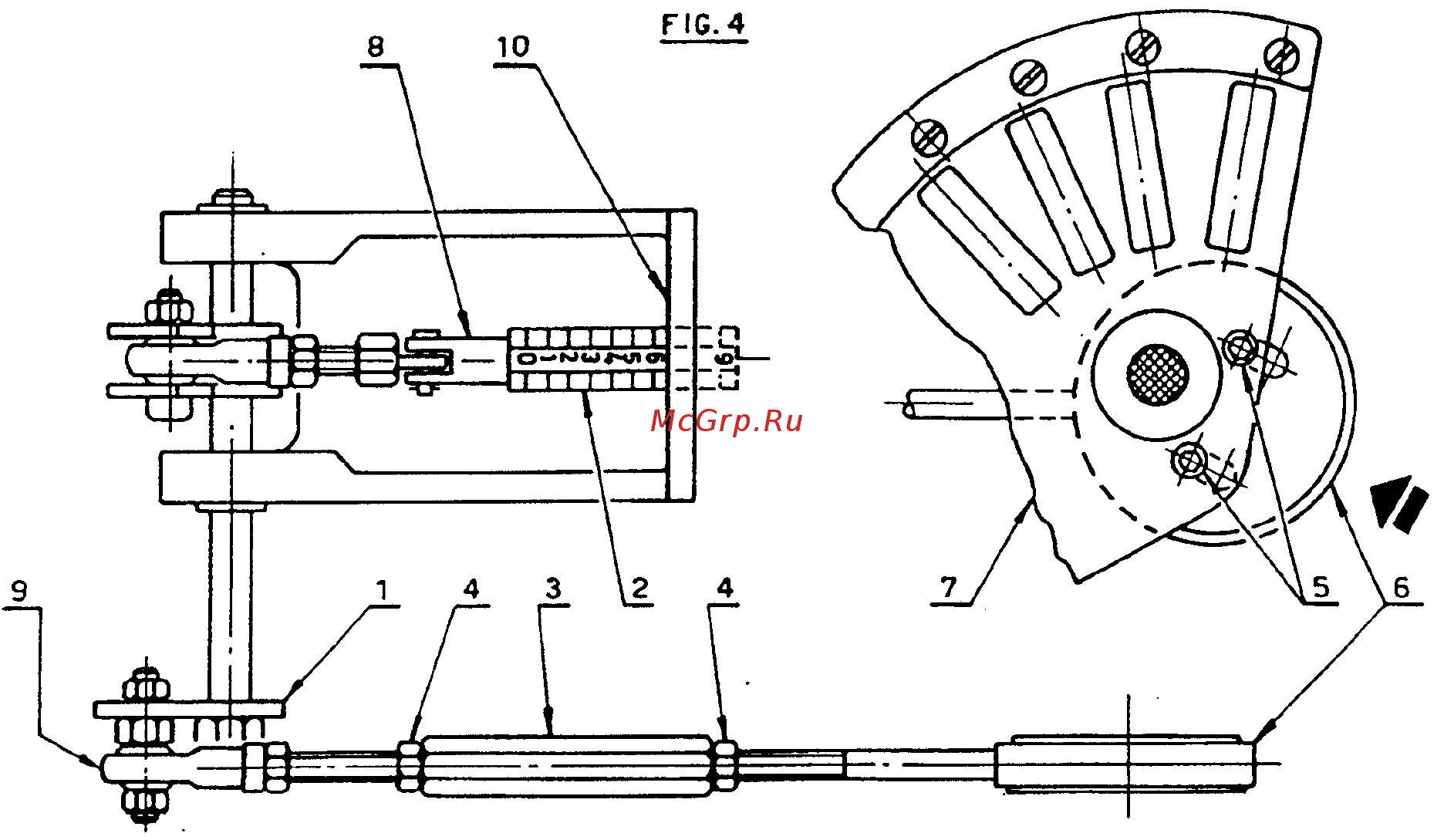

рисунок 4
