(А)
+H L м
-H
Ф
м мм
8 10 12
+4 35 90 152
+3 30 80 152
+2 26 69 152
+1 21 59 130
+0.5 19 53 119
0 17 48 108
-0.5 15 43 97
-1 13 37 86
-2 9 27 64
-3 4 16 42
-4 - 6 20
(А)
(В)

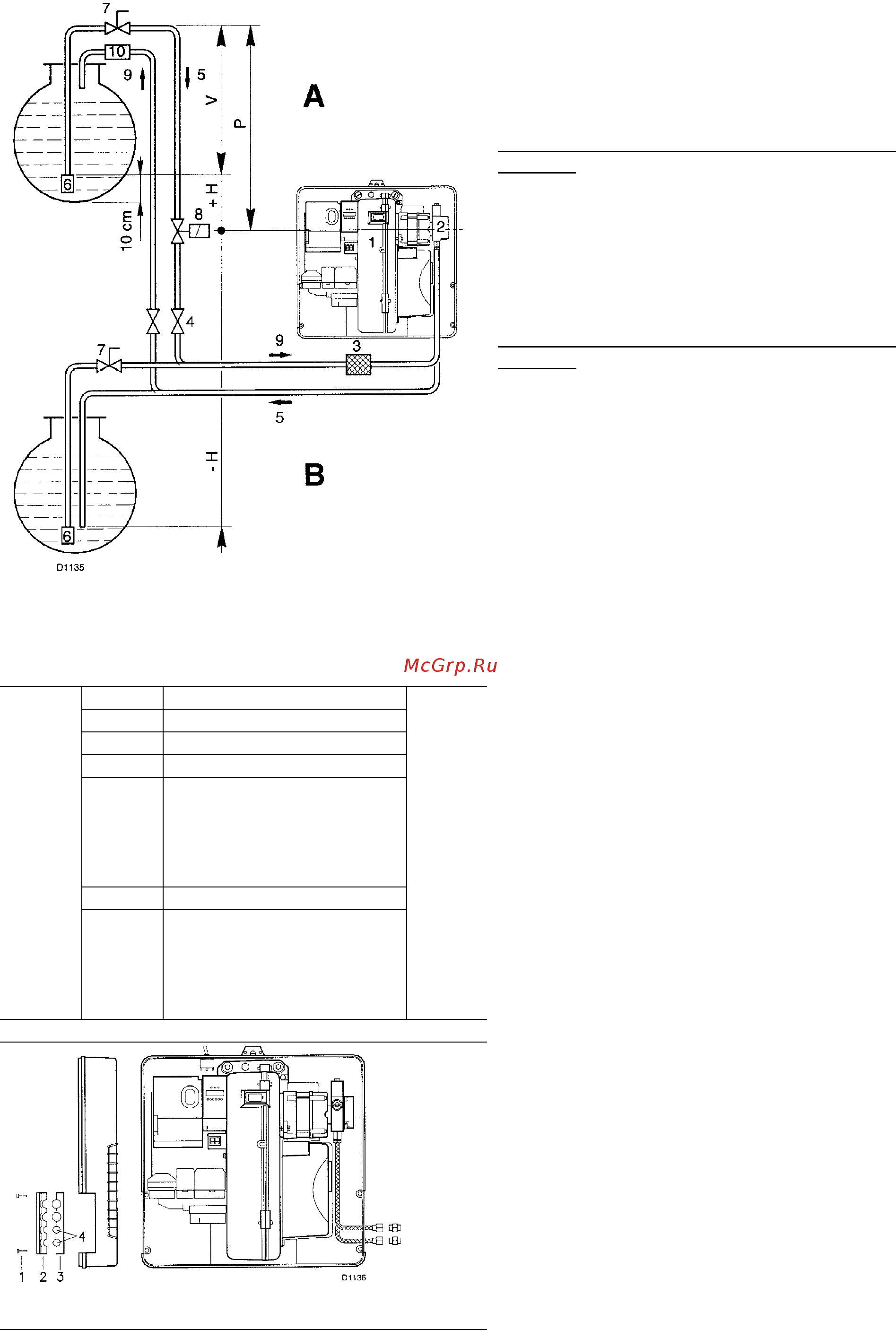

ПОДАЧА ТОПЛИВА (А)
Горелка оборудована самовсасывающим
насосом, поэтому в пределах, указанных в
таблице, горелка может самостоятельно
обеспечить подачу топлива.
Бак с горючим находится выше горелки –
случай
А
Рекомендуется, чтобы высота Р не
превышала 10 метров, чтобы не вызывать
слишком большую нагрузку на герметичные
уплотнения насоса, а высота V не должна
превышать 4 метра, чтобы насос мог
произвести автоматическую заливку даже в
том случае, когда бак почти пустой.
Бак с горючим находится ниже горелки –
случай
В
Разряжение в насосе не должно превышать
0,45 бар (приблизительно 35 см ртутного
столба). Если разряжение будет больше,
могут выйти наружу дымовые газы; насос
начнет работать более шумно и срок его
службы сократится.
Рекомендуется, чтобы обратный
трубопровод приходил на той же высоте, как
и всасывающий трубопровод; в этом случае
уменьшается вероятность того, что
всасывающий трубопровод окажется
незаполненным топливом.
Условные обозначения
Н = Разница уровней насоса – нижнего
клапана
L = Длина трубопровода
Ф
= Внутренний диаметр трубы
1 = Горелка
2 = Насос
3 = Фильтр
4 = Ручной запорный вентиль
5 = Всасывающий трубопровод
6 = Нижний (донный) клапан
7 = Ручной вентиль быстрого закрывания с
дистанционным управлением (только для
Италии)
8 = Соленоидный отсекающий клапан
(только для Италии)
9 = Обратный трубопровод
10 = Обратный клапан (только для Италии)
ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА
ТОПЛИВА (В)
Насосы имеют байпас, который связывает
между собой обратный и всасывающий
трубопровод. Когда насос устанавливается
на горелку, байпас закрыт винтом (6) смотри
схему на странице 30.
