11
(А)
ПОДАЧА ТОПЛИВА
Двухтрубная схема (А)
Горелка оборудована
самовсасывающим насосом,
поэтому в пределах, указанных в
таблице, горелка может
самостоятельно обеспечить
подачу топлива.
Бак с топливом находится выше
горелки – случай А
Рекомендуется, чтобы высота Р
не превышала 10 метров, чтобы
не вызывать слишком большую
нагрузку на герметичные
уплотнения насоса, а высота V
не должна превышать 4 метра,
чтобы насос мог произвести
автоматическую заливку даже в
том случае, когда бак почти
пустой.
Бак с топливом находится ниже горелки – случай В
Разрежение в насосе не должно превышать 0,45 бар
(приблизительно 35 см ртутного столба). Если разрежение будет
больше, топливо начнет переходить в газообразное состояние;
насос начнет работать более шумно и срок его службы
сократится.
Рекомендуется, чтобы обратный трубопровод проходил на той
же высоте, как и всасывающий трубопровод; в этом случае
уменьшается вероятность того
, что всасывающий трубопровод
окажется незаполненным топливом.
Кольцевой контур
Кольцевой контур состоит из трубопровода, который отходит от
бака и возвращается в него же, в котором поддерживается
циркуляция топлива под давлением с помощью
вспомогательного насоса. Отвод от этого кольца и питает
горелку. В таком контуре существует потребность, когда насос
горелки не может
осуществить автоматическую заливку, из-за
того, что расстояние и/или разница уровней между баком и
насосом больше чем значения, приведенные в таблице.

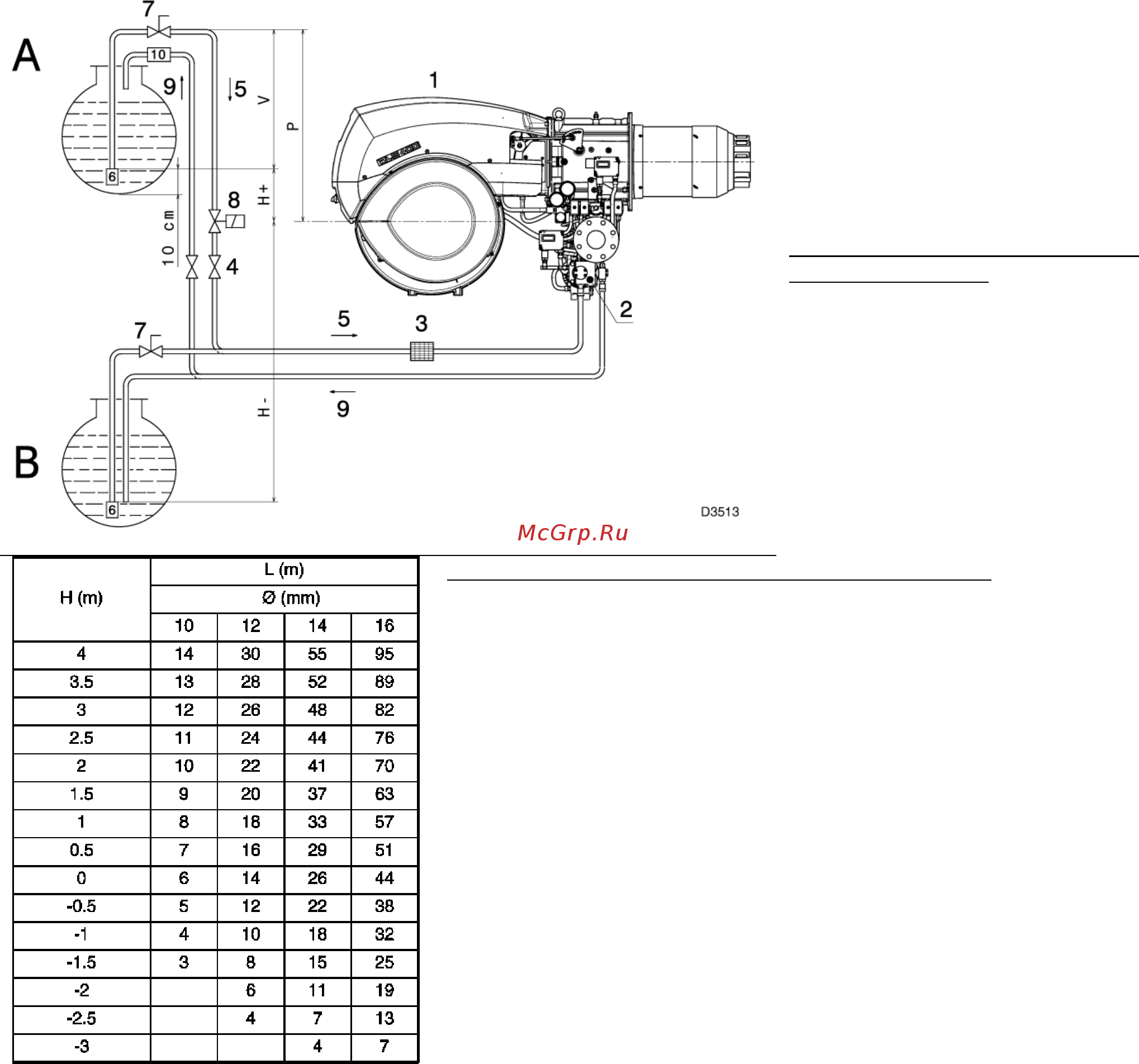

Условные обозначения
Н = Разница уровней насоса – нижнего клапана
L = Длина трубопровода
Ф = Внутренний диаметр трубы
1 = Горелка
2 = Насос
3 = Фильтр
4 = Ручной запорный вентиль
5 = Всасывающий трубопровод
6 = Нижний (донный) клапан
7 = Ручной вентиль быстрого закрывания с
дистанционным управлением (только для Италии)
8 = Электромагнитный отсекающий клапан (только для
Италии)
9 = Обратный трубопровод
10 = Обратный клапан
(только для Италии)
ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ТОПЛИВА (В)
Насосы имеют бай-пас, который связывает между собой обратный и всасывающий трубопровод. Когда
насос устанавливается на горелку, бай-пас закрыт винтом (6) смотри схему на странице 21. Поэтому
необходимо присоединить к насосу обе гибкие трубки.
Насос выйдет из строя, если работать при перекрытом обратном трубопроводе и винт на бай
-пасе при
этом будет закрыт.
Снимите заглушки со штуцеров всасывания и возврата на насосе. На их место навинтите топливные
шланги с прокладками, которые входят в комплект поставки. Топливные шланги необходимо установить
таким образом, чтобы они не подвергались усилию кручения. Проложите шланги так, чтобы на них никто
не мог наступить, и
чтобы они не контактировали с горячими частями котла, а также горелка должна
открываться, не задевая их. В конце присоедините другой конец топливных шлангов с всасывающим и
обратным трубопроводом с помощью штуцеров, входящих в комплект поставки.
