Riello RLS 300/EV MX Инструкция по эксплуатации онлайн [30/41] 526403
![Riello RLS 300/EV MX Инструкция по эксплуатации онлайн [30/41] 526403](/views2/1661566/page30/bg1e.png)
29
BU = СИНИЙ YE = ЖЕЛТЫЙ WH = БЕЛЫЙ GY = СЕРЫЙ TQ = БИРЮЗОВЫЙ
BK = ЧЕРНЫЙ GN = ЗЕЛЕНЫЙ OG = ОРАНЖЕВЫЙ PK = РОЗОВЫЙ SR = СЕРЕБРЯНЫЙ
BN = КОРИЧНЕВЫЙ RD = КРАСНЫЙ VT = ФИОЛЕТОВЫЙ GD = ЗОЛОТОЙ GNYE = ЖЕЛТО/ЗЕЛЕНЫЙ

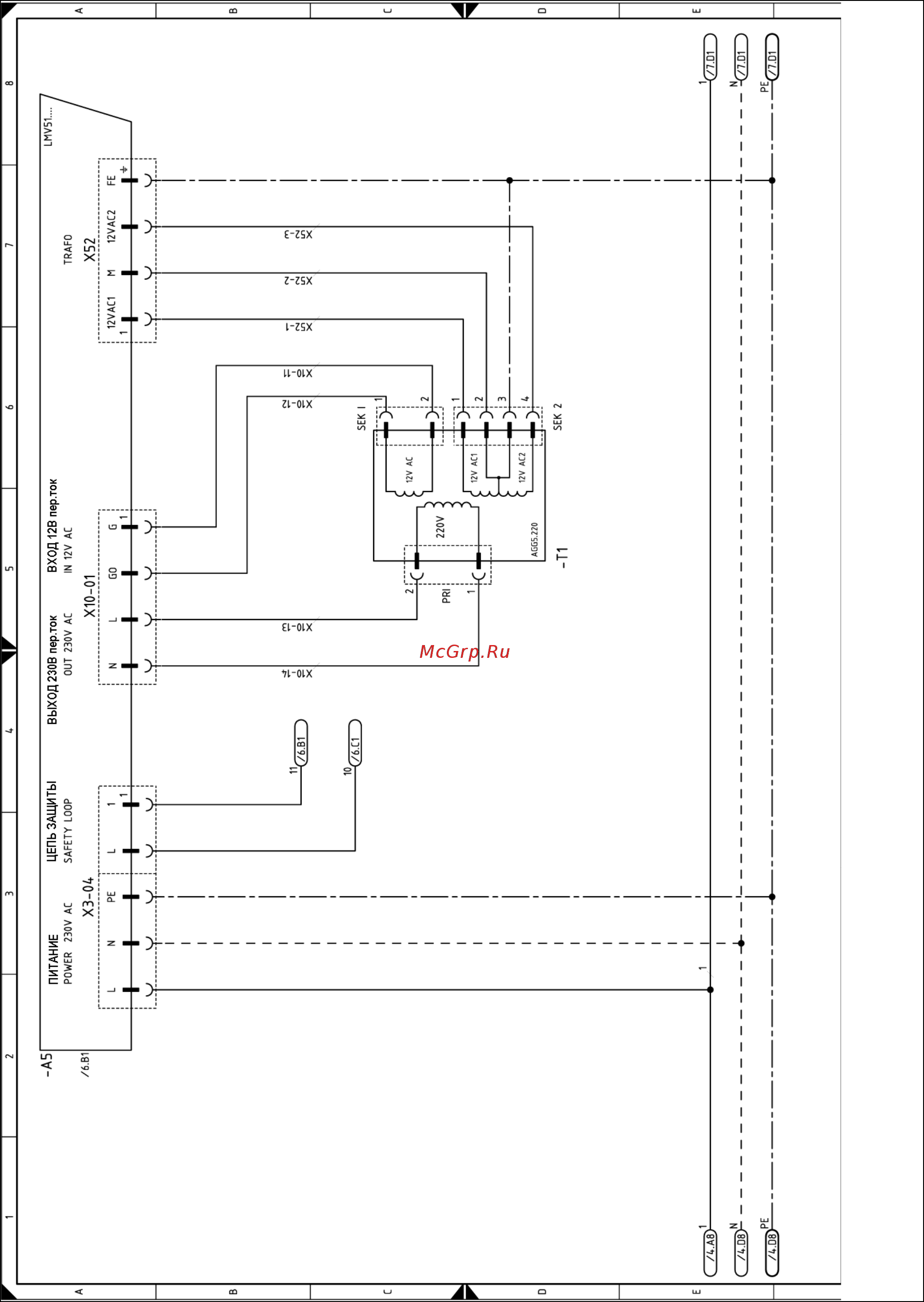

РАБОЧАЯ СХЕМА LMV 52 … ЛИСТ 5
Содержание
- R r l l s s 1
- Двухтопливные горелки дизельное топливо газ 1
- Аксессуары на заказ 3
- Газовые рампы смотри на странице 14 замечание 3
- Программное обеспечение артикул 3010388 3
- Регулятор мощности для модуляционного режима работы модулятор при модуляционном режиме работы горелка непрерывно изменяет мощность в зависимости от требуемого количества теплоты поэтому регулируемый параметр поддерживается очень точно это либо температура либо давление необходимо заказывать два элемента модулятор устанавливаемый на горелку датчик устанавливаемый на котел 3
- Реле давления для контроля герметичности артикул 3010344 3
- Технические характеристики 3
- Устройство azl блок управления артикул 3010355 3
- R ls 300 е мх tc fs1 3 400 50 230 50 60 4
- Rls 400 е mx tc 3 400в 50 звезда треугольник 3898632 4
- Базовое обозначение 4
- Обозначение голова напряжение пуск артикул rls 300 е mx tc 3 400в 50 прямой 3898530 4
- Обозначение горелок серии rs 4
- Расширенное обозначение 4
- Список имеющихся моделей 4
- Диапазон применения рисунок а 7
- Монтаж 8
- Работа 13
- Регулировка горелки дизельное топливо 13
- Розжиг 13
- Настройка перед розжигом 16
- Запуск горелки 17
- Переход на другой тип топлива 17
- Розжиг горелки 17
- Открывание горелки в 20
- Техническое обслуживание 20
- Работа горелки а 21
- Работа горелки рис а 21
- Регулятор давления 22
- Гидравлическая схема в гидравлическая схема в 23
- Работа 23
- Система регулирования смеси воздух топлива и модулирования мощности 24
- Приложение 25
