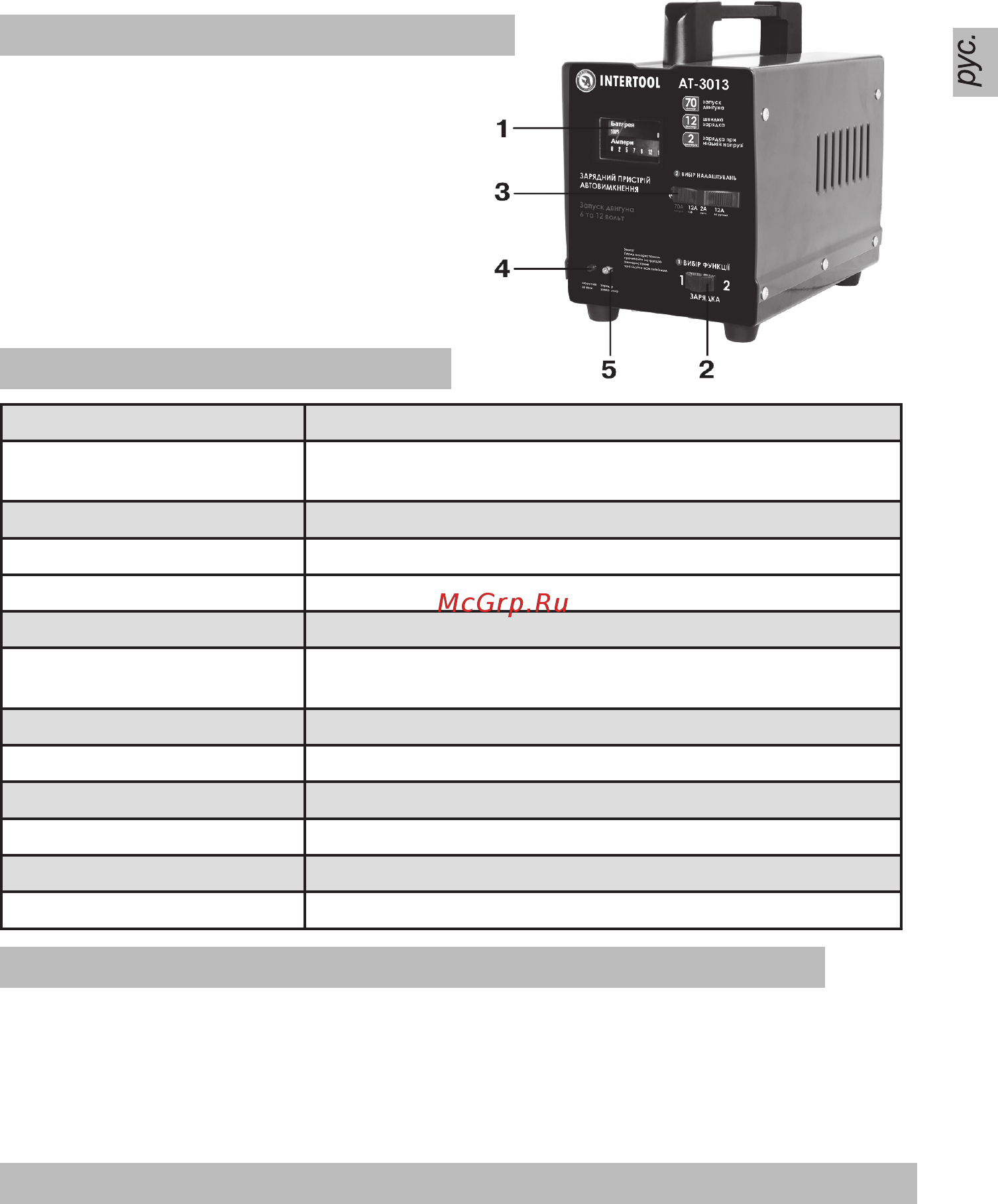

ПЕРЕДНЯЯ ПАНЕЛЬ

1. Стрелочный индикатор тока зарядки

2. Переключатель «Выбор функций»

3. Переключатель «Выбор настроек»

4. Индикатор «Обратная связь»

5. Индикатор «Окончание зарядки»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель АT-3013

Напряжение питающей сети

частотой 50Гц

220В±10%

Напряжение зарядки 6 В; 12 В

Ток быстрой зарядки 12 А

2 А

Ток пусковой 70 А

Режим работы:

• зарядный —непрерывный, для батареи до 100Ач;

• пусковой — с перерывами: работа 15сек.; пауза — 10мин

Метод зарядки постоянным напряжением

Класс электробезопасности I

Степень защиты IР21

Рабочая температура -10°… +30°С

Габаритные размеры 150 х 250 х 280 мм

Вес 5,5 кг

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ПЗУ (БЕЗ ПОДКЛЮЧЕНИЯ АКБ)

1. Переключатели «Выбор функций», «Выбор настроек» установить в правое положение.

2. Подключить ПЗУ к сети 220В с помощью сетевого кабеля с вилкой.

3. Измерить тестером напряжение на контактных зажимах.

Тестер должен показывать при переключении «Выбор настроек» справа налево

не более – 6В (положение12А , 6В, ручной), - 8,5В (положение2А), - 10В (положение 12А,

12В), - 12,5В (70А, запуск).

КОНТРОЛЬ ПОЛЯРНОСТИ ПОДСОЕДИНЕНИЯ (БЕЗ ПОДКЛЮЧЕНИЯ К СЕТИ)

1. При помощи контактных зажимов подсоединить ПЗУ к АКБ соблюдая полярность (крас-

ный кабель с контактным зажимом «+» к контакту «+» АКБ, черный кабель с контактным за-

жимом «-» к контакту «-» АКБ).

2. Переключатель «Выбор функций» установить в левое положение.

3. В случае несоблюдения полярности на передней панели загорается красный индикатор

«Обратная связь», поменять местами контактные зажимы и повторить проверку. Индикатор

«Обратная связь» не горит - полярность соблюдена.
