27
• • • EUWA-KBZW1
5
5 - 1 "
1
5

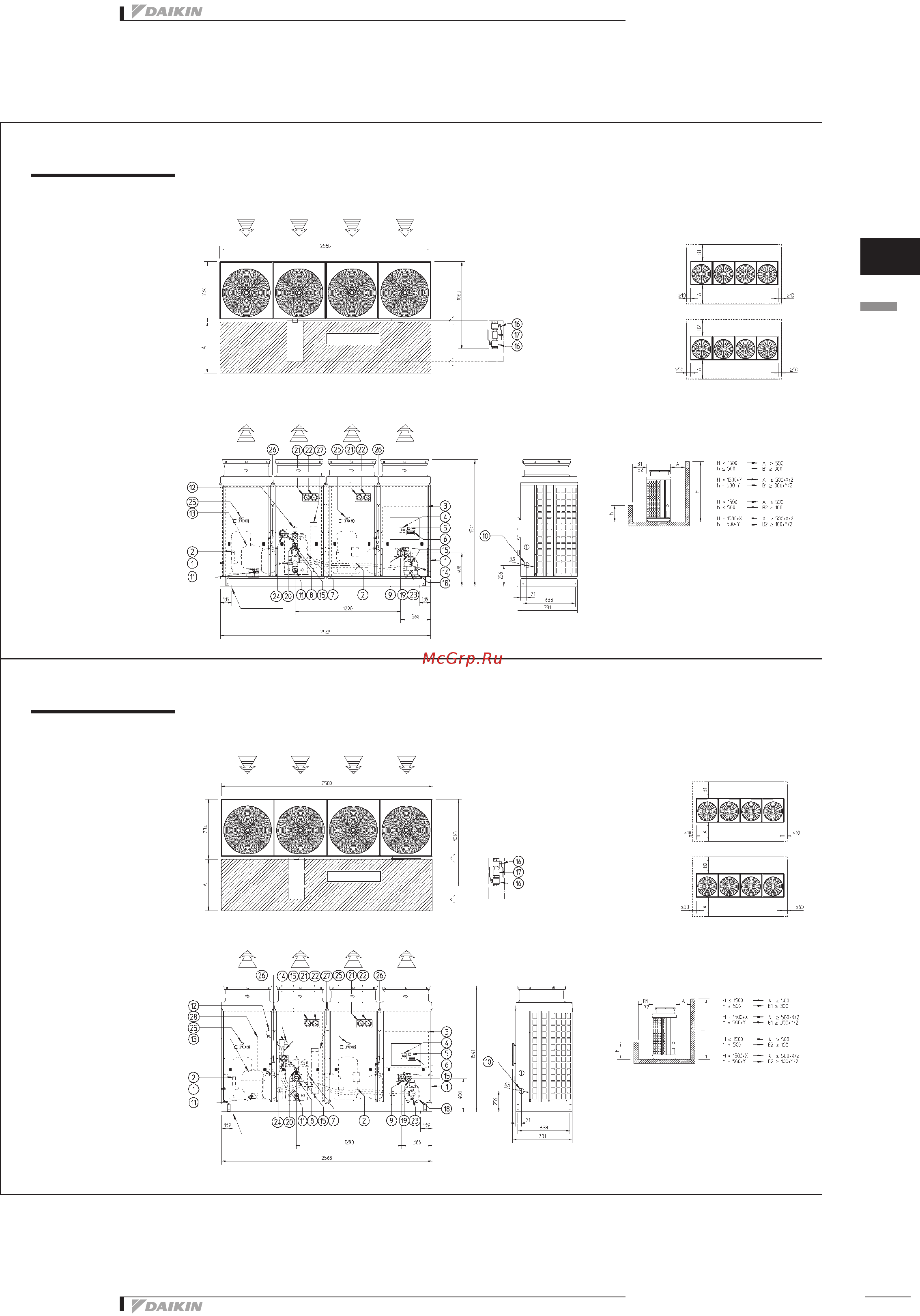

3TW55744-2
EUWAP20-24K ZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым
дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды:
2’’ M BSP
9 ВЫХ точки подсоединения
воды: 2’’ M BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Точка замера давления
16 Шаровой клапан
17 Водяной фильтр
18 Насос
19 Регулирующий клапан
20 Реле протока
21 Манометр высокого
давления (дополнительный)
22 Манометр низкого
давления (дополнительный)
23 Дренажный насос
24 Манометр давления воды
25 4-ходовой клапан *
26 Аккумулятор *
27 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение
для вентилятора
Предостережение
для вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Предостережение
для вентилятора
Предостережение
для вентилятора
Комплект фильтров (поставляется с блоком)
B1
3TW55744-3
EUWAB20-24K ZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым
дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды:
2’’ M BSP
9 ВЫХ точки подсоединения
воды: 2’’ M BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Точка замера давления
16 Шаровой клапан
17 Водяной фильтр
18 Насос
19 Регулирующий клапан
20 Реле протока
21 Манометр высокого
давления (дополнительный)
22 Манометр низкого
давления (дополнительный)
23 Дренажный насос
24 Манометр давления воды
25 4-ходовой клапан *
26 Аккумулятор *
27 Сборник жидкости *
28 Накопительный бак
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение
для вентилятора
Предостережение
для вентилятора
Комплект
фильтров
Предостережение
для вентилятора
Предостережение
для вентилятора
Комплект фильтров (поставляется с
блоком)
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
B1
ECDRU10-403A.pdf 29 16/11/2010 15:33:03
