РУССКИЙ ЯЗЫК

3.3 Состав изделия

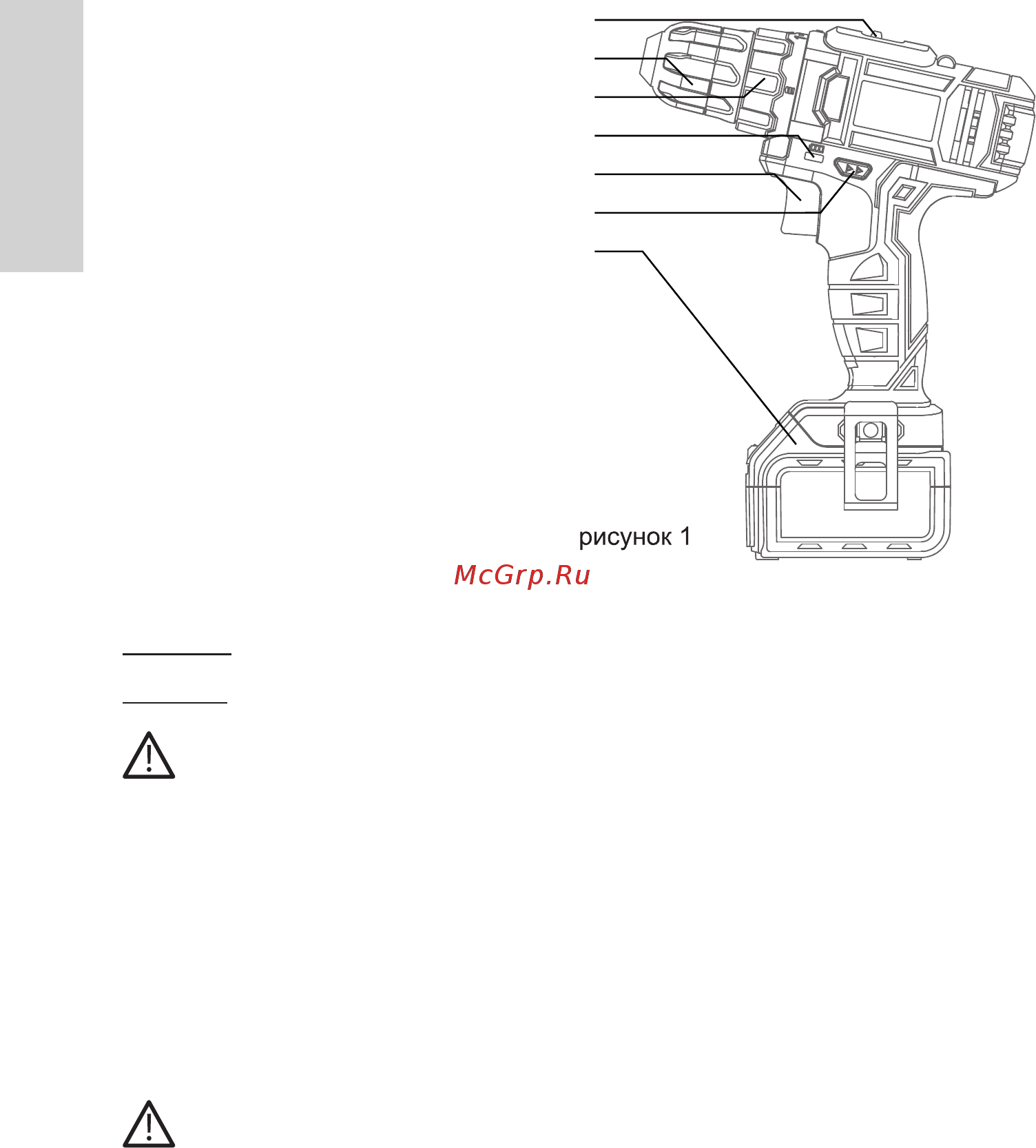

Внешний вид шуруповёрта аккумуляторного

WT-0314 показан на рисунке 1.

1. Кольцо регулятора момента затяжки

(крутящего момента)

2. Выключатель-регулятор скорости

вращения патрона (переключатель «Вкл\

Выкл»)

3. Аккумуляторная батарея

4. Переключатель направления вращения

(реверс)

5. Быстрозажимной патрон

6. Переключатель скоростного режима

7. Индикатор зарядки батареи (после

отпускания кнопки (2): зелёное свечение –

можно продолжать

работу, красное – батарея разряжена)

3.4 Устройство и работа

3.4.1 Изделие имеет переключатель скоростного режима (6):

1-й режим – для операций завинчивания/вывинчивания (скорость вращения патрона:

0-400 об/мин);

2-й режим – для операции сверления (скорость вращения патрона: 0-1500 об/мин).

ВНИМАНИЕ! Не переключайте переключатель скоростного режима, если изделие

включено. Это приведет к поломке изделия по негарантийному случаю.

3.4.2 Система зажима сменного инструмента – быстрозажимной трех-кулачковый

самоцентрирующийся патрон 0,8-10 мм.

3.4.3 Включение и выключение изделия осуществляется путем нажатия/отпускания

клавиши выключателя-регулятора скорости вращения патрона (2).

3.4.4 Встроенный в выключатель электронный регулятор обеспечивает регулировку

скорости вращения патрона, величина которой зависит от положения клавиши (2).

Максимальная скорость вращения соответствует максимальному «утапливанию» клавиши

выключателя.

3.4.5 Переключатель реверса (направления вращения шпинделя) (4) позволяет менять

направление вращения патрона при выполнении операций завинчивания/вывинчивания

шурупов и винтов.

ВНИМАНИЕ! Переключение направления вращения выполняйте только после

выключения изделия и полной остановки вращающихся частей. Промежуточное

положение переключателя реверса блокирует клавишу выключателя.

3.4.6 Для предварительной установки заданного момента затяжки при операциях

завинчивания/вывинчивания винтов (саморезов) изделие снабжено торсионной муфтой.

Заданное значение выставляется при помощи кольца регулятора момента затяжки (1) до

необходимого значения путем поворота кольца до фиксации его на необходимом значении.

Перед выбором усилия крутящего момента необходимо убедиться, что выключатель (2)

находится в позиции «Выкл» и патрон не вращается.

3.4.7 В качестве сменного инструмента в изделии используются:

- Сверла или отвертки-вставки (биты) диаметром (размером) от 0,8 до 10 мм для

образования отверстий в пиломатериалах и других строительных материалах или

завинчивания/вывинчивания шурупов, саморезов и т.п.
