6
ЗАМЕЧАНИЯ
- затемните фотоэлемент и проверьте, произойдет
ли аварийная остановка, предварительно снимите
крышку.
Внимание: высокое напряжение
- данная модель выпускается на заводе,
рассчитанная на питание 400 Вольт.
Если питание 230 Вольт, измените подключение
двигателя и емкости (вместо звезды –
треугольник) и измените настройку реле тепловой
защиты.

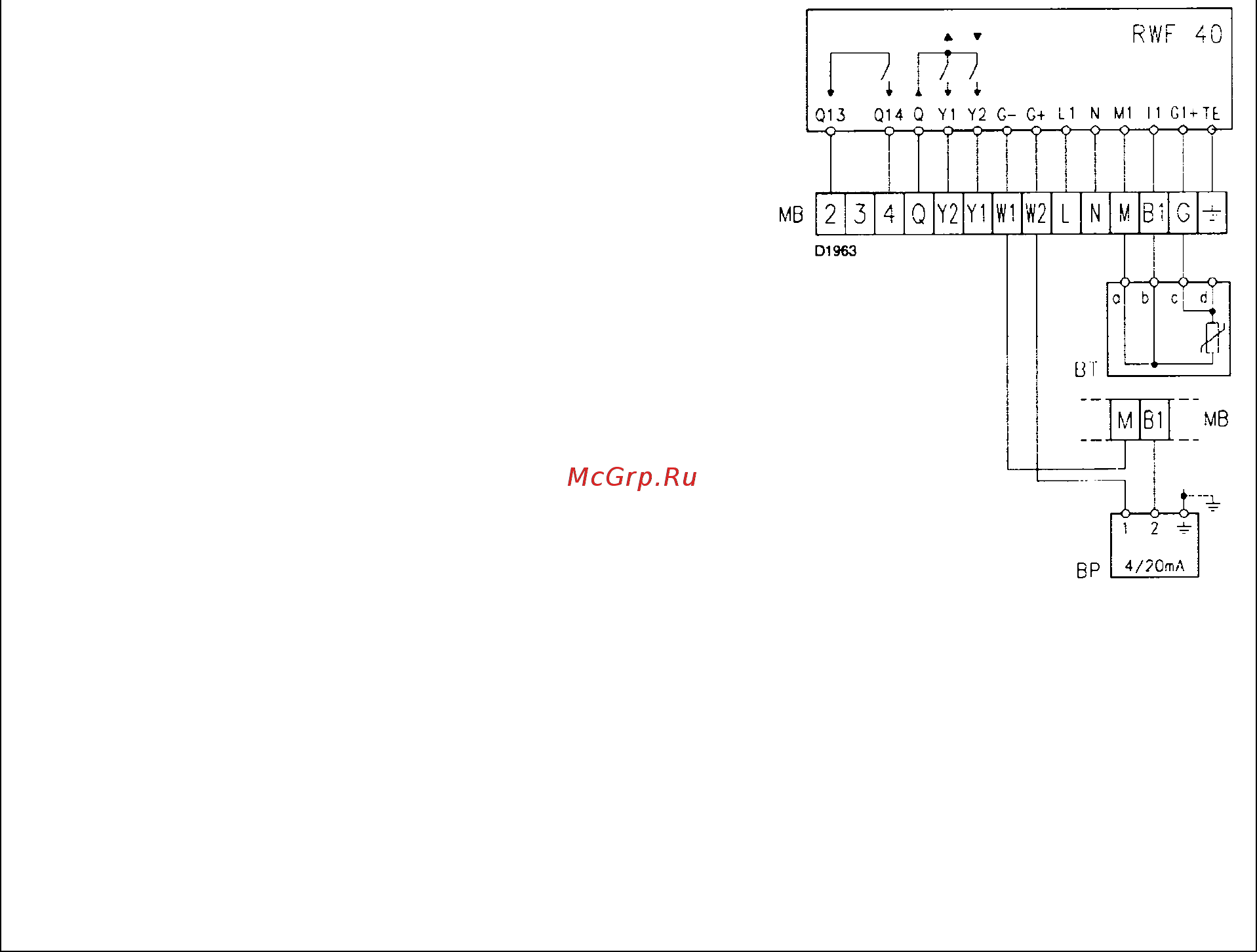

- дистанционные выключатели TR и TL не нужны,
если подключен регулятор RWF 40 для
модуляционного режима работы (плавная
регулировка).
ОБОЗНАЧЕНИЯ
BP датчик давления
BT датчик температуры
I1ручное включение-отключение (не обязательно)
MB клеммник горелки
S дистанционная сигнализация об аварийной
остановке
SA аварийный сигнал высокой температуры масла
TL дистанционный выключатель при достижении
предельных значений
TR дистанционный регулятор для двухступенчатого
режима работы
TS дистанционный аварийный выключатель
a-d красный
b-c белый
