A. Характеристики и функционирование

- прочный, лёгкий алюминиевый корпус;

- рычаг управления направления вращения патрона;

- идеально подходит для сверления, хонингования и проделывания отверстий;

- подсоединение шланга от компрессора на ручке.

B. Подача воздуха (см. схему ниже, рис.2)

1. Убедитесь, что компрессор, используемый для подачи воздуха к инструменту, произ-

водит на выходе необходимое количество воздуха.

2. При работе с инструментом оптимальным считается давление от 6 до 8 кг/см2. Вы-

сокое давление и неочищенный воздух приводят к сокращению срока действия инструмента

из-за быстрого износа и являются источником опасности.

3. Ежедневно спускайте воздух из резервуара. Вода из воздуховода может попасть в

инструмент и повредить его механизм во время работы.

4. Необходимо чистить картридж воздушного фильтра на входе каждую неделю. Как

проводится данная процедура можно увидеть на схеме рис.2.

5. Давление в магистрали необходимо увеличивать при удлинении воздушного шланга

более 8 метров. Минимальный внутренний диаметр шланга должен быть 1/4 дюйма фитинги

должны иметь такие же внутренние размеры.

6. Используйте соответствующие шланги и фитинги. Не рекомендуется использование

быстросъёмных муфт непосредственно на инструменте, так как из-за вибрации они могут при-

вести к поломке.

7. Не допускайте соприкосновения шлангов и мест соединения с маслом и режущими

краями, с предметами, имеющими высокую температуру. Перед использованием проверяйте

шланги на предмет износа. Убедитесь, что все соединения безопасны.

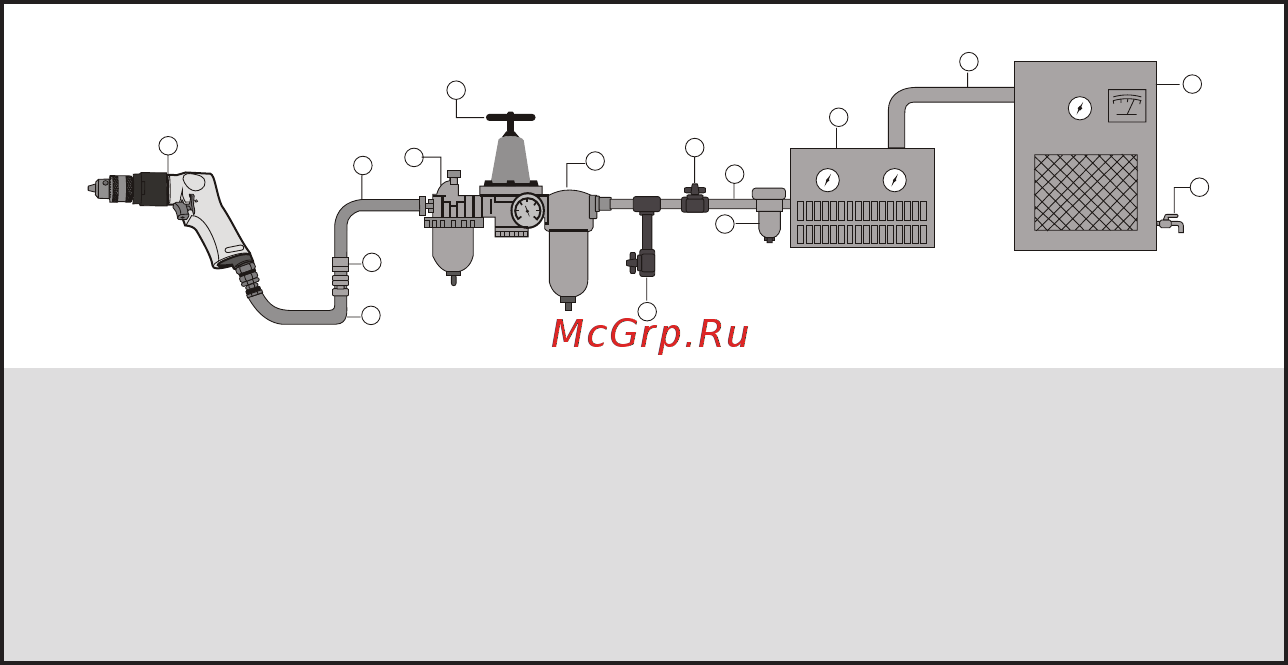

Рис.2 (Схема подключения)

C. Меры безопасности

1. При работе все время необходимо использовать защиту для глаз.

2. Используйте маску от пыли, так как при работе инструмента возникает пыль, что мо-

жет причинить вред здоровью. При необходимости используйте защиту для ушей и перчатки.

Схема воздушной системы:

1. Пневмоинструмент

2. Воздушный шланг высокого давления.

3. Емкость для смазки

4. Регулятор давления

5. Фильтр 6. Клапан отключения

7. Шланг инструмента

8. Тело муфты и соединителя

9. Дренаж (для слива конденсата)

10. Труба

11. Осушитель воздуха

12. Труба

13. Компрессор

14. Дренаж (для слива конденсата)

15. Дренаж (для слива конденсата)
