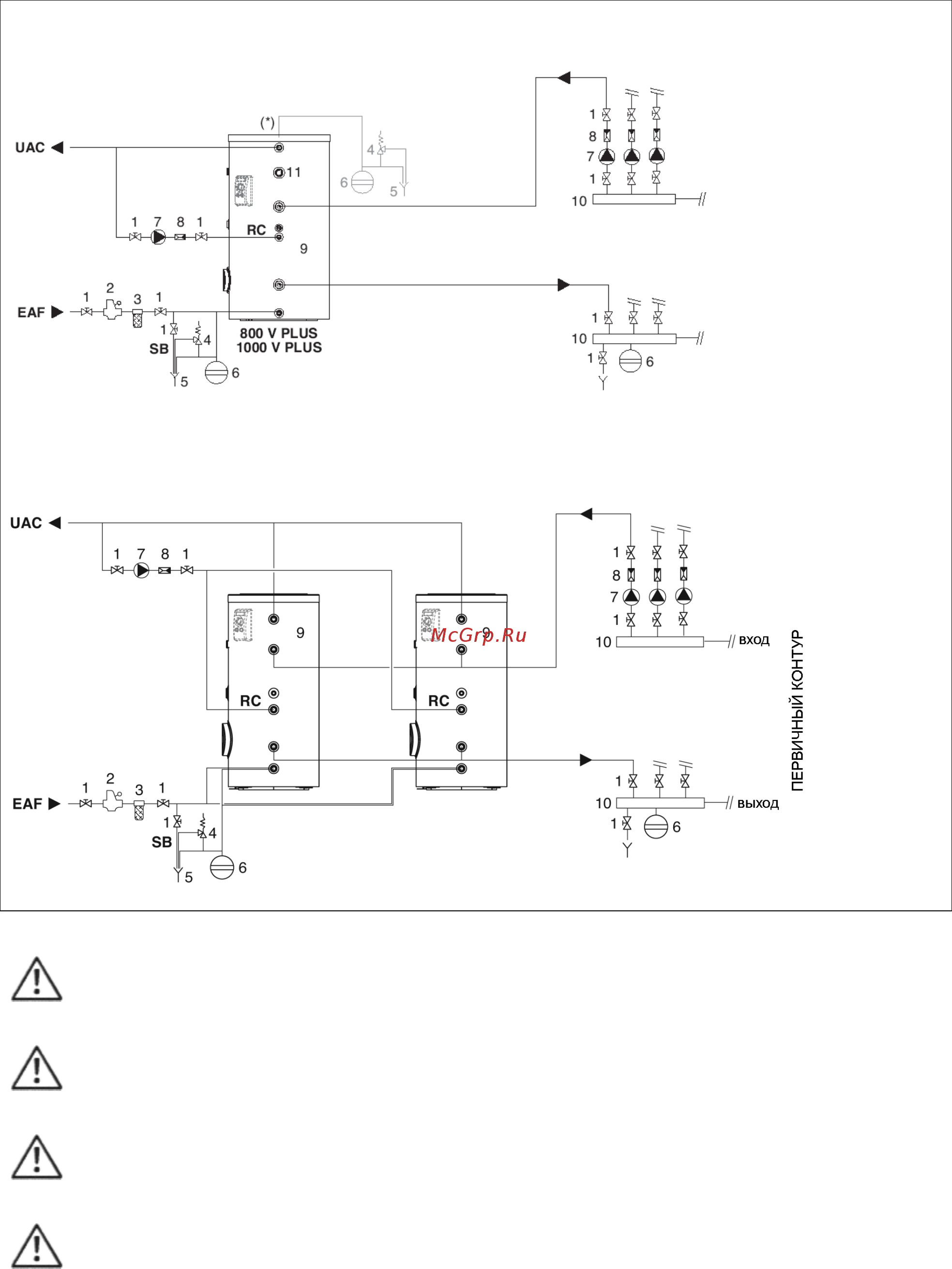

 Принципиальные гидравлические схемы

- Система для производства горячей воды с одним бойлером

1 Отсечные клапаны

2 Редуктор давления

3 Фильтр умягчитель

4 Предохранительный

клапан

5 Слив

6 Расширительный бак

7 Циркуляционный

насос

8 Обратный клапан

9 Бойлер RIELLO 7200

V PLUS

10 Коллекторы системы

11 Резервный штуцер

UAC– Выход горячей

воды

EAF – Вход холодной

воды

RC – Рециркуляция

SB – Слив бойлера

(*) Переставив магниевый анод в штуцер (11) (на заводе устанавливается

сверху), появляется возможность подключения к верхнему фланцу

расширительного бака и группы безопасности.

- Система для производства горячей воды с двумя бойлерами

В системе производства горячей воды ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ УСТАНОВЛЕН

расширительный бак, предохранительный клапан, автоматический воздушный клапан и

вентиль для слива воды из бойлера.

Слив предохранительного клапана должен быть соединен с системой дренажа и отвода воды.

производитель бойлера не несет ответственности за подтопления водой, вызванные

срабатыванием предохранительного клапана.

Выбор и установка компонентов системы находятся в компетенции монтажной организации,

которая должна производить монтаж согласно правилам проведения работ и в соответствии с

текущим законодательством.

Если в систему залит антифриз, то необходимо использовать гидравлические разъединители

(гидравлические стрелки).
