РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

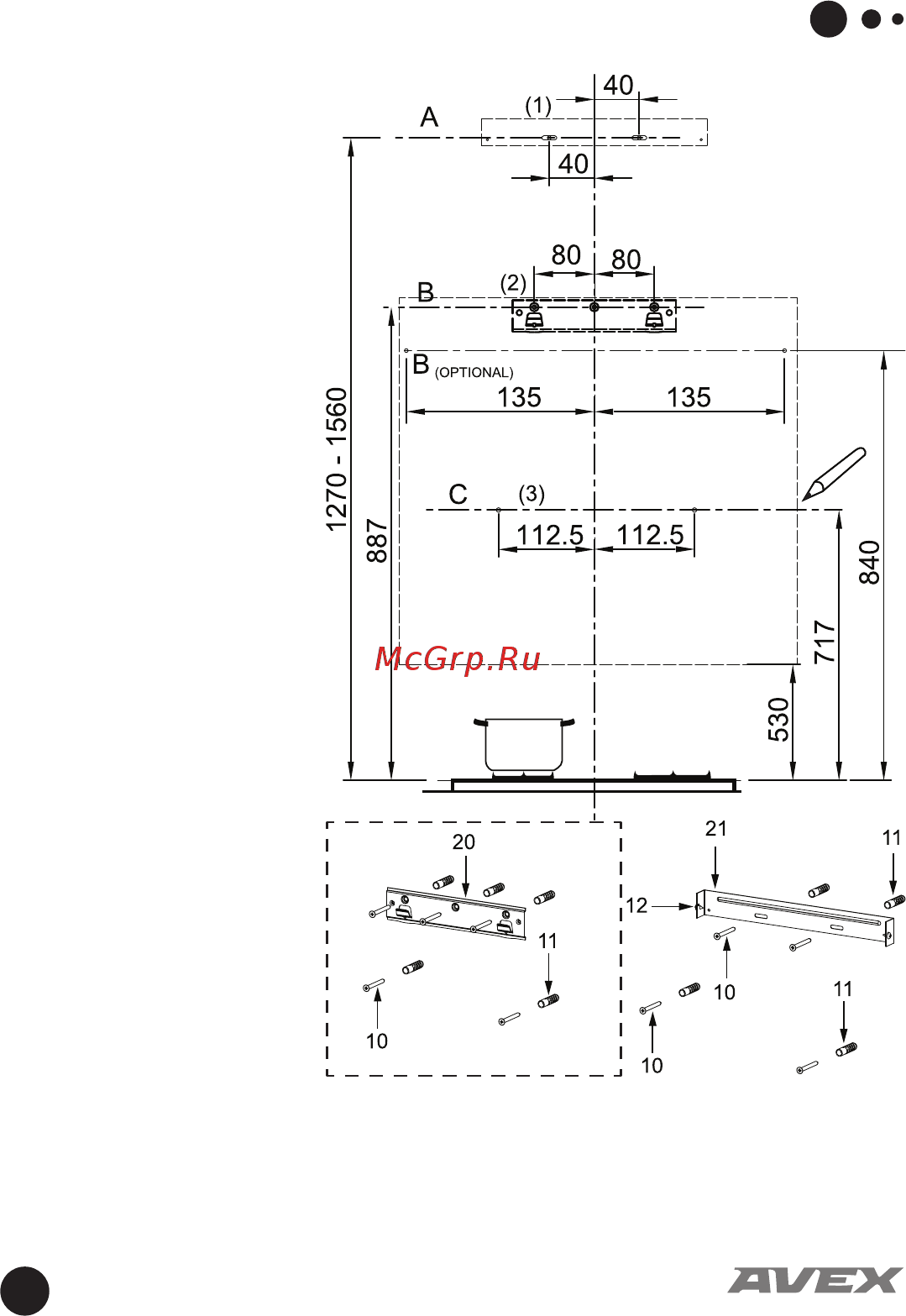

Монтажная схема

• горизонтальная линия С на минимальном расстоянии 717 мм над

поверхностью плиты.

Метки:

• сделайте метки (1) с двух сторон на горизонтальной линии А на расстоянии

40 мм от центральной вертикальной линии;

• сделайте метки (2) с двух сторон на горизонтальной линии B на расстоянии

80-135 (опц.) мм от центральной вертикальной линии;

• сделайте метку (3) с двух сторон на горизонтальной линии C на расстоянии

112,5 мм от центральной вертикальной линии.

Установка кронштейнов (опционально):

• просверлите отверстия в указанных точках (1) (2) (3), используя сверло

�10 мм.;

• вставьте дюбели 11 в отверстия (1) (2) (3);

• закрепите кронштейн вытяжки 20 с помощью трех шурупов 10 (5 х 50),

поставляемых в комплекте;

• закрепите кронштейн дымохода 21 с помощью двух шурупов 10 (5 х 50),

поставляемых в комплекте.

Навес корпуса вытяжки:

• откройте панель управления;

• снимите металлический жироулавливающий фильтр;

• навесьте корпус вытяжки на кронштейн 20;

• отрегулируйте положение корпуса вытяжки;

• изнутри корпуса вытяжки зафиксируйте шурупы 10 в дюбелях 11 в точках (3);

• закрепите фильтр в вытяжке;

• закройте панель.

опционально
