100

1 000

-90

-80

-10

10 k

-30

f (Hz)

-60

100 k

1000 k

-20

-40

-50

-70

 Fréquence de coupure : ‑ 3 dB à 100 kHz.

 Temps de montée ou descente : < 4 μs.

Grandeurs d’entrée/sortie

 Niveau typique de bruit en sortie (valeur crête crête) relevé avec un oscilloscope Tektronix 7603

tiroir 7A22 (BP : 100kHz).

Bande de fréquence DC - 100 kHz

Calibre 10 mV/A 480 µV

Calibre 100 mV/A 3 mV

 Décalage du zéro: 1 Amax.

La molette ZÉRO permet de corriger grossièrement ce décalage. Le réglage du zéro de l’appareil de

mesure permet d’obtenir un réglage plus n.

Nota : Il est conseillé de vérier le décalage du zéro après avoir mesuré un courant de forte intensité. Pour

cela, repérer une référence sur l’oscilloscope en position GND, puis se coupler en DC, si un décalage

trop important est présent, cela signie que la pince est magnétisée.

Pour démagnétiser la pince, il suft d’ouvrir et de fermer la pince plusieurs fois hors du conducteur ou

d’appliquer sur celle‑ci un champ magnétique décroissant.

Nota : La réponse en fréquence peut avoir, dans certain cas, une valeur > 0 dB. Dans tous les cas,

cette valeur sera < 3%.

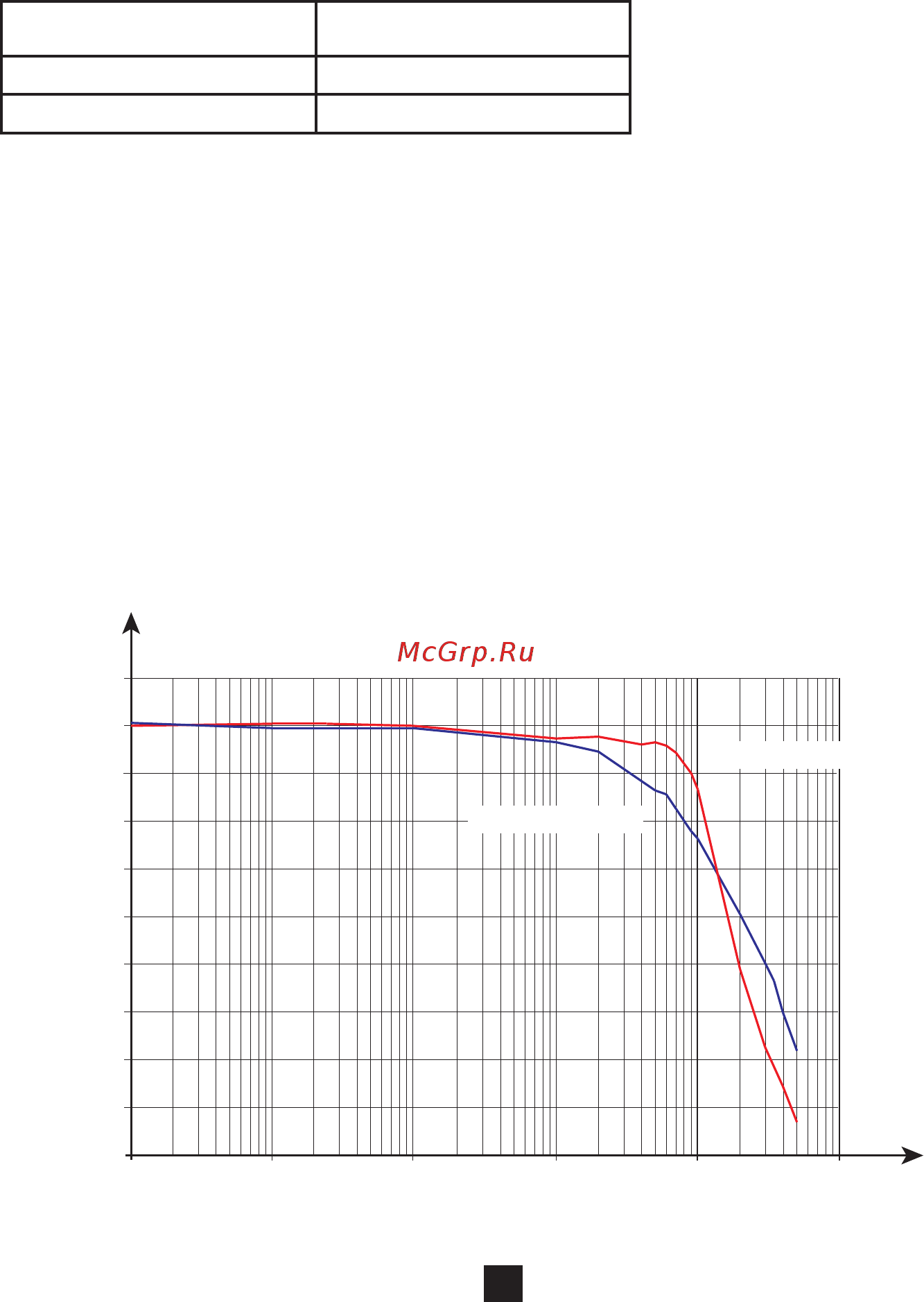

Courbes typiques de réponse en fréquence pour un courant de mesure de 1 Acrête

Calibre 10 mV/A

Calibre 100 mV/A
