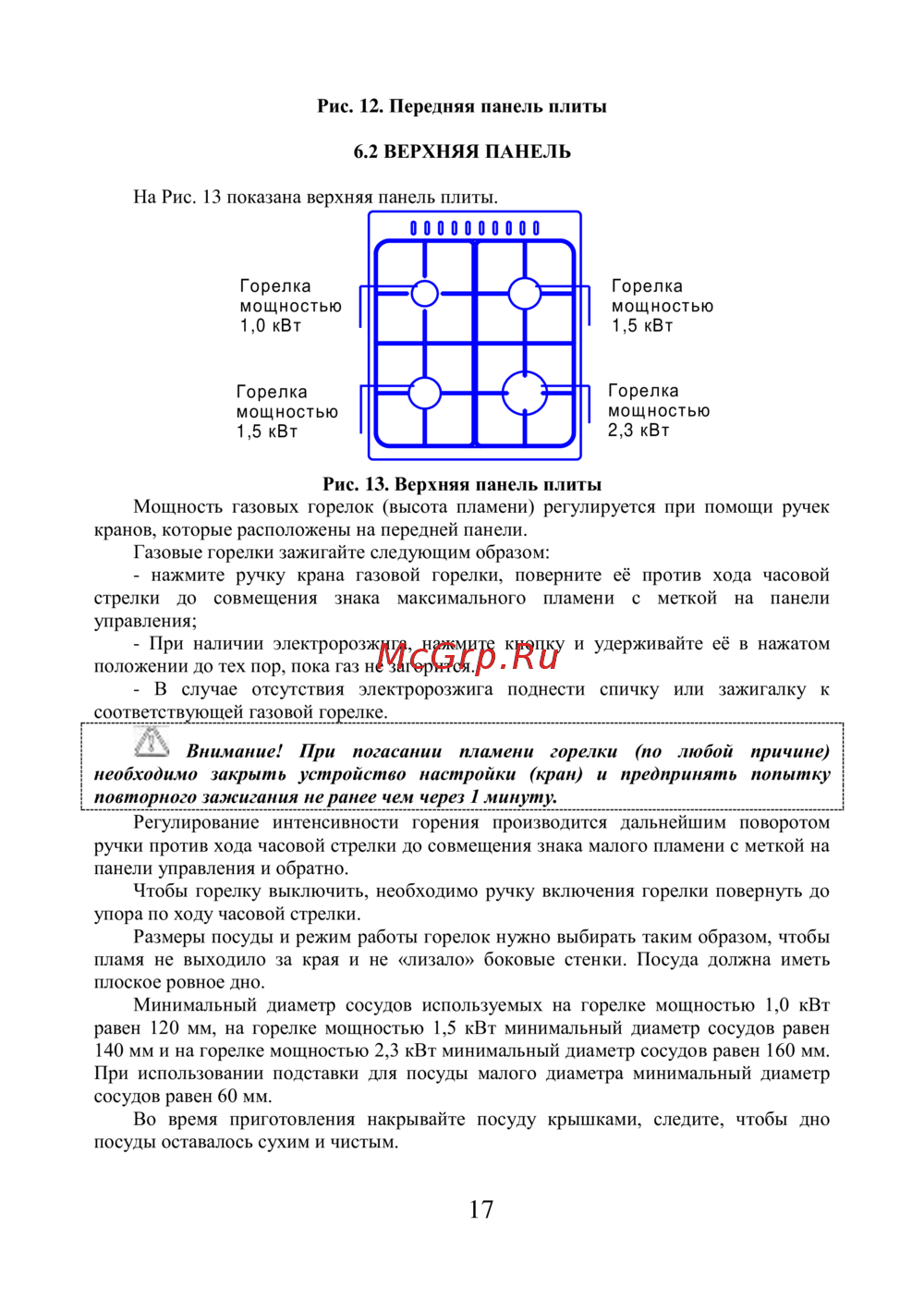

Рис 12 Передняя панель плиты 6 2 ВЕРХНЯЯ ПАНЕЛЬ На Рис 13 показана верхняя панель плиты Рис 13 Верхняя панель плиты Мощность газовых горелок высота пламени регулируется при помощи ручек кранов которые расположены на передней панели Газовые горелки зажигайте следующим образом нажмите ручку крана газовой горелки поверните её против хода часовой стрелки до совмещения знака максимального пламени с меткой на панели управления При наличии электророзжига нажмите кнопку и удерживайте её в нажатом положении до тех пор пока газ не загорится В случае отсутствия электророзжига поднести спичку или зажигалку к соответствующей газовой горелке 0 5 Внимание При погасании пламени горелки по любой причине необходимо закрыть устройство настройки кран и предпринять попытку повторного зажигания не ранее чем через 1 минуту Регулирование интенсивности горения производится дальнейшим поворотом ручки против хода часовой стрелки до совмещения знака малого пламени с меткой на панели управления и обратно Чтобы горелку выключить необходимо ручку включения горелки повернуть до упора по ходу часовой стрелки Размеры посуды и режим работы горелок нужно выбирать таким образом чтобы пламя не выходило за края и не лизало боковые стенки Посуда должна иметь плоское ровное дно Минимальный диаметр сосудов используемых на горелке мощностью 1 0 кВт равен 120 мм на горелке мощностью 1 5 кВт минимальный диаметр сосудов равен 140 мм и на горелке мощностью 2 3 кВт минимальный диаметр сосудов равен 160 мм При использовании подставки для посуды малого диаметра минимальный диаметр сосудов равен 60 мм Во время приготовления накрывайте посуду крышками следите чтобы дно посуды оставалось сухим и чистым 17
