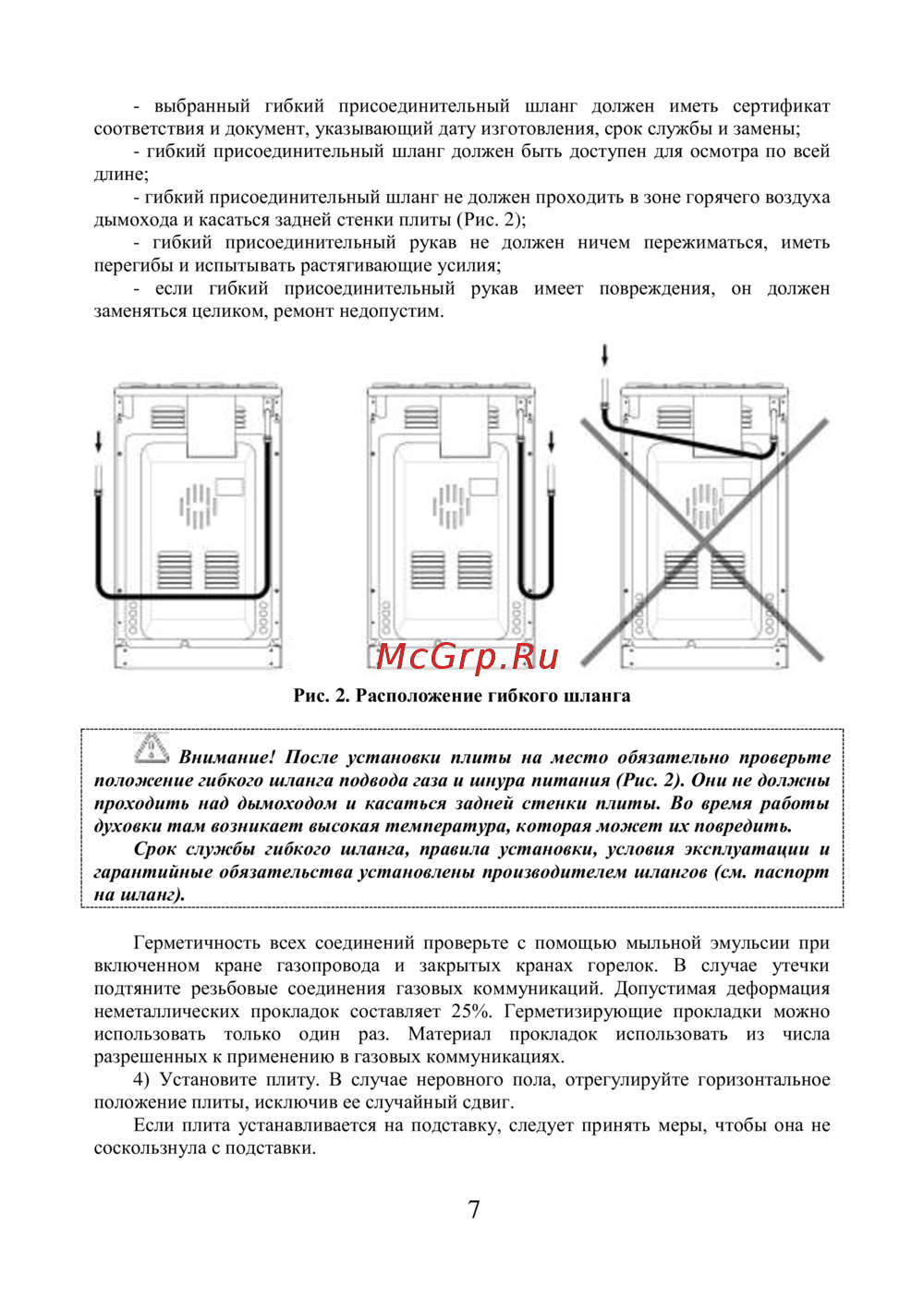

выбранный гибкий присоединительный шланг должен иметь сертификат соответствия и документ указывающий дату изготовления срок службы и замены гибкий присоединительный шланг должен быть доступен для осмотра по всей длине гибкий присоединительный шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней стенки плиты Рис 2 гибкий присоединительный рукав не должен ничем пережиматься иметь перегибы и испытывать растягивающие усилия если гибкий присоединительный рукав имеет повреждения он должен заменяться целиком ремонт недопустим Рис 2 Расположение гибкого шланга Внимание После установки плиты на место обязательно проверьте положение гибкого шланга подвода газа и шнура питания Рис 2 Они не должны проходить над дымоходом и касаться задней стенки плиты Во время работы духовки там возникает высокая температура которая может их повредить Срок службы гибкого шланга правила установки условия эксплуатации и гарантийные обязательства установлены производителем шлангов см паспорт на шланг Герметичность всех соединений проверьте с помощью мыльной эмульсии при включенном кране газопровода и закрытых кранах горелок В случае утечки подтяните резьбовые соединения газовых коммуникаций Допустимая деформация неметаллических прокладок составляет 25 Герметизирующие прокладки можно использовать только один раз Материал прокладок использовать из числа разрешенных к применению в газовых коммуникациях 4 Установите плиту В случае неровного пола отрегулируйте горизонтальное положение плиты исключив ее случайный сдвиг Если плита устанавливается на подставку следует принять меры чтобы она не соскользнула с подставки 7
