Подключение к системе "умный дом" по стандартному протоколу Modbus RTU. Управление приточной установкой и другими

устройствами с помощью SCADA систем.

•

Управление внешними устройствами. Контроллер имеет выходы для управления вытяжной установкой, активными внешними

фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.

•

Удаленное управление ("Внешний стоп" отключение/ включение, "Пожар" – аварийное отключение) приточной установкой от

внешних устройств, таких как гигростат, датчик углекислого газа, пожарная сигнализация и других.

Группа условий эксплуатации:

- в части воздействия факторов внешней среды – Т2 по ГОСТ17516-90,

- в части воздействия климатических факторов – УХЛ по ГОСТ 15543.1-89.

Технические данные:

Температура окружающей среды +5…+30 оС

Температура монтажных поверхностей +5…+30 оС

Номинальное напряжение питающей сети 1х220В/3х380В, частота 50 Гц

Суммарная мощность приводов по цепи +24В (DC) не более 15Вт

Напряжение и ток циркуляционного насоса 1х220В/5,0А

Суммарный ток двигателей вентиляторов не более 16А/3х380В

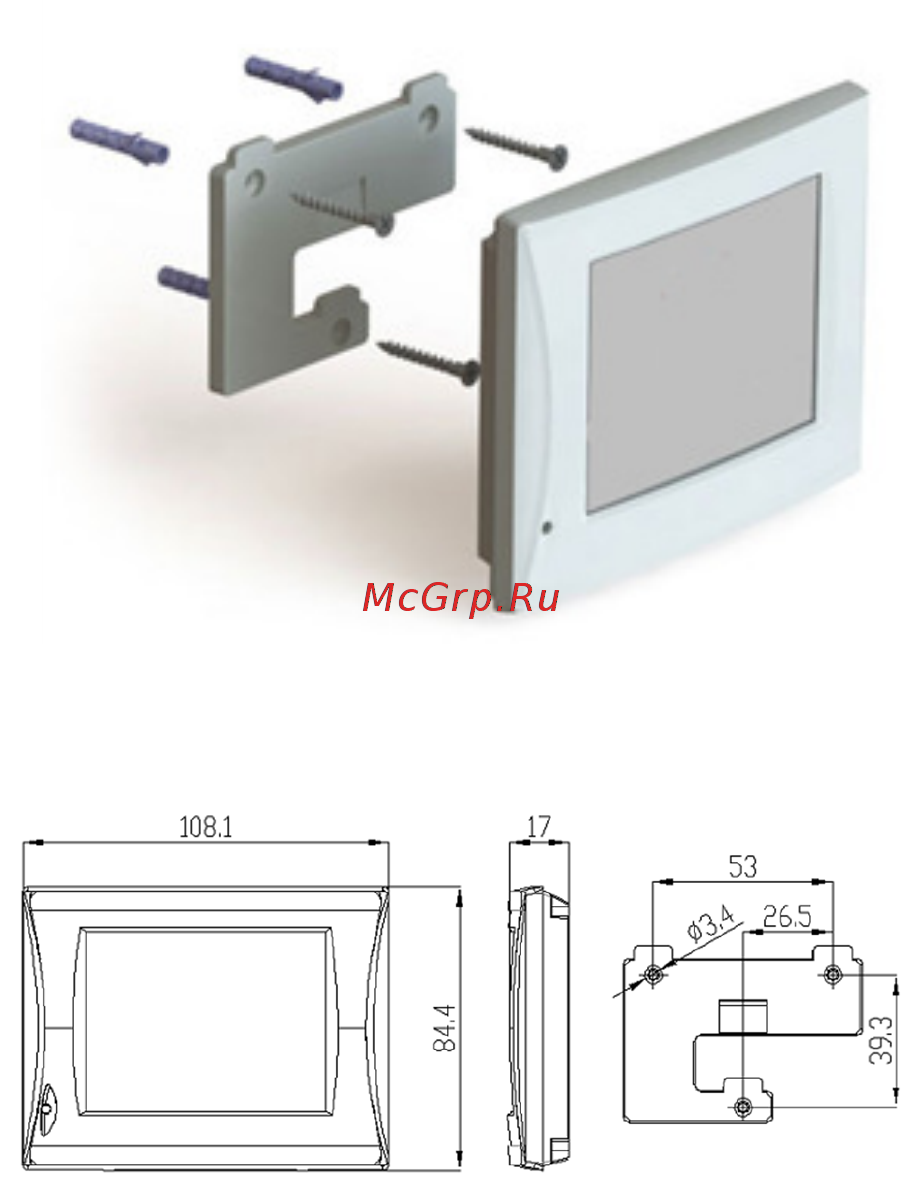

Монтаж пульта управления

Монтаж пульта производится только на вертикальную ровную поверхность.

Кронштейн крепления следует устанавливать на саморезы входящие в

комплект поставки. При использовании крепежа выступающего за пределы

кронштейна, производитель не несет ответственность за сохранность корпуса

пульта и качественную фиксацию его на месте установки.

Не прилагайте большого усилия для защелкивания пульта на кронштейн - это

может привести к поломке. Если пульт не защелкивается, проверьте

правильность крепления кронштейна.

Не рекомендуется располагать пульт вблизи тепловыделяющих и

нагревательных приборов, а также в замкнутых нишах - это может привести к

погрешности в показаниях датчика комнатной температуры (пульт позволяет

производить калибровку текущего значения в пределах +/- 5°С).

Пульт подключается к контроллеру стандартным кабелем, поставляемым

производителем или кабелем, заказанным у производителя через дилера под

Ваши требования. Не рекомендуется самостоятельно, без соответствующей

квалификации, изготавливать кабель для подключения.

Для установки пульта конструктивно не предусмотрена его разборка,

поэтому во избежание порчи не разбирайте пульт самостоятельно.

Конструктивно пульт создан по технологии HMI-панели (human media

interface), для управления системой используется резистивный сенсорный

экран. Программное обеспечение пульта оптимизировано для управления

пальцем руки. Возможно использование стилуса или не острых предметов, похожих на стилус.

Комнатный датчик температуры встроен в пульт управления

Температурные датчики применяются стандарта NTC 10k.
